Що таке нитка?

Різьба - це з'єднувальний елемент, що використовується в машинобудуванні. Це гвинтові нарізи на циліндричній поверхні. Вони бувають у великій кількості варіантів, залежно від розміру, форми, нахилу або положення, серед іншого.

Нитки - типи

Існує багато типів потоків У наступному огляді ми представимо найпоширеніші форми потоків.

З точки зору системи вимірювань розрізняють два типи:

• Різьба G (дюйм) - трубна різьба, кут нахилу різьби 55 або 60 градусів, а крок різьби - кількість витків на дюйм

• М (метрична) різьба - кут нахилу різьби 60 градусів, а крок різьби вказано в міліметрах.

З точки зору позиції:

• зовнішня різьба - розташована зовні

• внутрішня різьба - розташована всередині отвору

З точки зору висоти тону:

• циліндрична різьба - утворюється на поверхні циліндра

• конічна різьба - утворюється на поверхні конуса

З точки зору висоти тону:

• різьба ребра - менший крок різьби

• груба нитка

• звичайна різьба

Форма нитки в розрізі країн:

• різьблення bsp (британська стандартна труба) - британський стандарт, наприклад трубні різьби де на різьбі виконані герметичні з'єднання під тиском

• Різьба npt (національна трубна пряма різьба) - американський стандарт

Чи можна використовувати bsp і npt разом?

Ці типи різьблення не співпадають, що може призвести до того, що різьба буде закріплена лише частково. Хоча розміри 1/2 і 3/4 NPT і BSP мають однаковий крок, існують відмінності у формах і кутах різьби, що призводить до проблем при з'єднанні.

Найпоширеніші нитки

У Польщі та інших країнах, які використовують метричну систему, найпопулярнішими нитками є цілі числа, кратні міліметру, такі як:

• Різьба G1/2

• Різьба G1/4

• Різьба G1/8

Який розмір різьби 1/4?

Різьба 1/4 - 6,35 мм з кроком 28.

Шорсткість різьби

Різьба може мати різну шорсткість. Цей параметр має особливе значення, коли застосування вимагає, щоб середовище було чистим і не осідало на різьбі. У таких випадках доцільно використовувати різьбу з низькою шорсткістю. Для того, щоб зменшити її, наскільки це можливо, різьба полірується електролітичним поліруванням.

Різьба для датчиків тиску

У перетворювачів тиску JUMO технологічні з'єднання мають різні типи різьблення, відповідно до вимог замовника.

Перетворювач тиску JUMO MIDAS C08

Інноваційний дизайн спеціально розробленого керамічного датчика забезпечує відмінну довгострокову стабільність < 0,2 %. Його можна використовувати для реєстрації відносного тиску від 1,6 бар до 60 бар в газоподібних або рідких середовищах.

Додатки:

• компресори

• машинобудування та будівництво заводів

• промислова пневматика

• комерційні автомобілі

• технологія будівництва

Підключення до процесу

• 502 G 1/4 DIN EN 837

• 504 G 1/2 DIN EN 837

• 511 1/4-18NPT DIN EN 837

• G 1/4 DIN 3852-11

• 7/16-20UNF

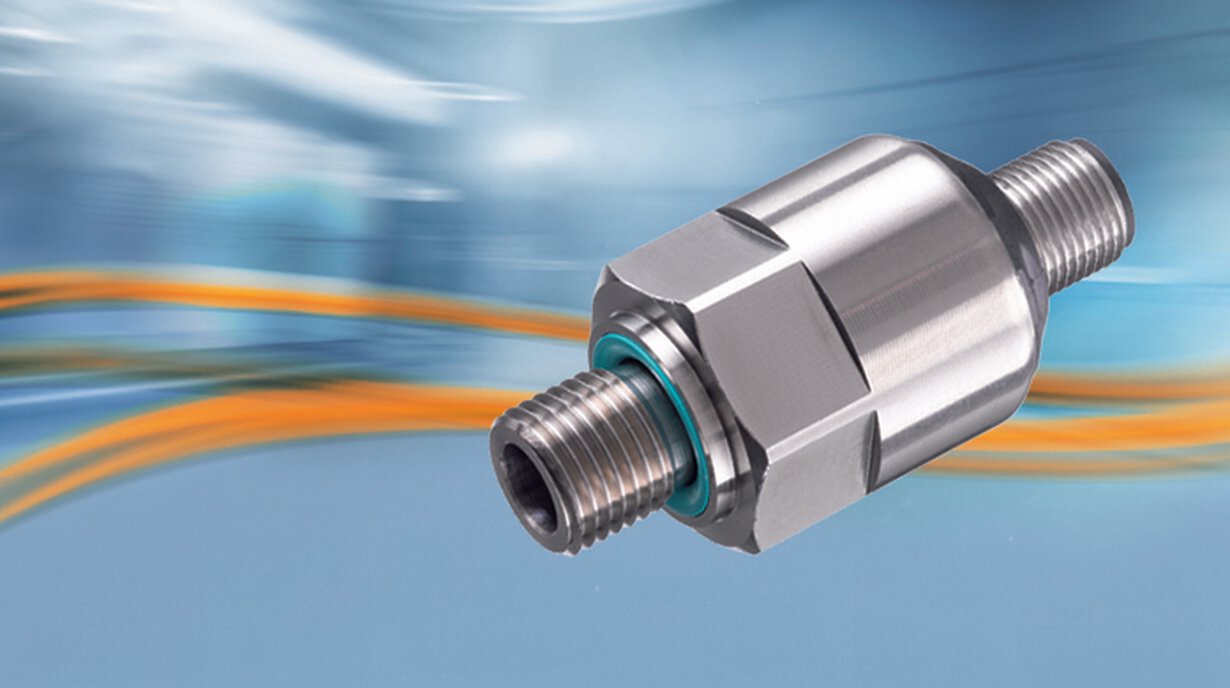

Перетворювач тиску JUMO MIDAS S05

Перетворювачі тиску JUMO MIDAS S05 доступні для вимірювання відносного та абсолютного тиску. Завдяки повністю звареній вимірювальній системі, виготовленій з кислотостійкої сталі, прилад можна використовувати практично у всіх середовищах, навіть дуже агресивних.

Заявка:

• ОВіК (опалення, вентиляція та кондиціонування повітря)

• холодильна техніка

• будівництво компресорів

• машинобудування та автоматизація процесів

• пакувальна промисловість

Підключення до процесу

• 501 G1/8 відповідно до DIN EN 837

• 504 G1/2 відповідно до DIN EN 837

• 511 1/4-18 NPT відповідно до DIN EN 837

• 521 G1/4 відповідно до DIN 3852 T11

• 562 7/1620 UNF

• 563 7/16 - 20 UNF ext. з напірним з'єднанням

• 621 - малий фланець DN 16 DIN28403

Різьбові з'єднання з вбудованим дроселем

Деякі датчики тиску, такі як MIDAS C08, MIDAS S05, MIDAS S06, dTRANS p30, DELOS SI, dTRANS p20 мають різьбове з'єднання з вбудованим дроселем, який допомагає пом'якшити ударні впливи тиску на вимірювальну систему датчика. Таке рішення варто використовувати, коли датчик розташований поблизу, наприклад, мембранного насоса, де він піддається впливу раптових, тимчасових підвищень тиску.

Зверніться до нас! Ми допоможемо вам вибрати пристрій з різьбою, адаптованою до вашого застосування.
