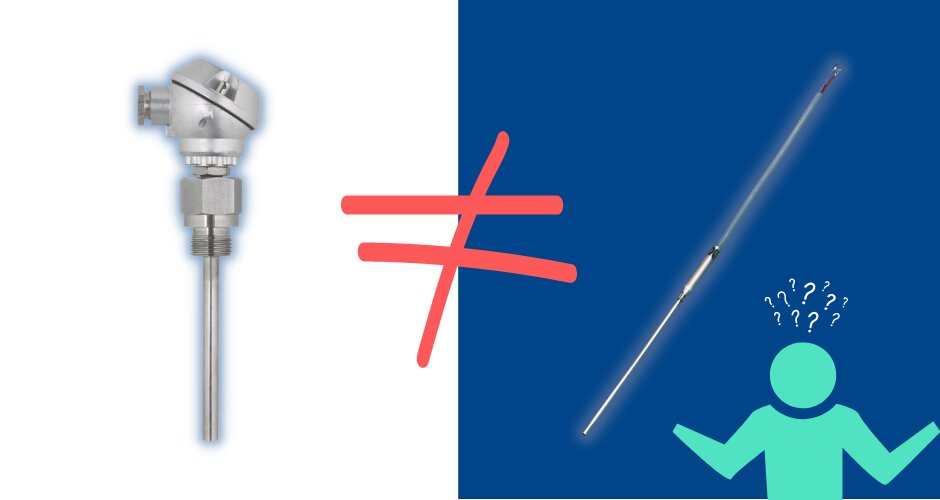

Ist ein Pt100 ein Thermoelement?

Der Begriff „Pt100‑Thermoelement“ beruht auf einer falschen Annahme. Ein Pt100 ist kein Thermoelement, sondern ein anderer Sensortyp mit anderem Funktionsprinzip und Einsatzbereich.

Pt100‑Sensoren gehören – ebenso wie Pt500 und Pt1000 – zur Gruppe der Widerstandsthermometer (RTD). Ihr Funktionsprinzip basiert auf der temperaturabhängigen Änderung des elektrischen Widerstands von Platin.

Thermoelemente hingegen bestehen aus zwei unterschiedlichen metallischen Leitern. Sie arbeiten nach dem Seebeck‑Effekt und erzeugen eine Thermospannung, die von der Temperaturdifferenz zwischen Messstelle und Vergleichsstelle abhängt. Diese wird anschließend in einen Temperaturwert umgerechnet.

Im nächsten Abschnitt wird die Funktionsweise beider Sensorarten näher erläutert.

Was ist ein Pt100-Temperatursensor?

Ein Pt100‑Temperatursensor ist ein Widerstandsthermometer (RTD) aus Platin, das bei 0 °C einen elektrischen Widerstand von 100 Ohm aufweist. „Pt“ steht für Platin, „100“ für den Nennwiderstand.

Das Messprinzip beruht auf der temperaturabhängigen Änderung des elektrischen Widerstands von Platin. Diese Änderung ist gut reproduzierbar und über einen weiten Bereich nahezu linear, was eine präzise Temperaturmessung ermöglicht.

Pt100‑Sensoren werden aufgrund ihrer hohen Genauigkeit, Stabilität und guten Beständigkeit gegenüber verschiedenen Umgebungsbedingungen in vielen industriellen, wissenschaftlichen und technischen Anwendungen eingesetzt.

Was ist ein Thermoelement?

Ein Thermoelement ist ein Temperatursensor, der auf dem thermoelektrischen Effekt (Seebeck‑Effekt) basiert. Es besteht aus zwei unterschiedlichen metallischen Leitern, die an einer Stelle miteinander verbunden sind.

Besteht zwischen dieser Messstelle und der sogenannten Vergleichsstelle eine Temperaturdifferenz, entsteht eine elektrische Spannung. Diese Thermospannung wird gemessen und in einen Temperaturwert umgerechnet.

Thermoelemente zeichnen sich durch ihre Robustheit und ihre Eignung für extreme Einsatzbedingungen aus. Sie können über einen großen Temperaturbereich eingesetzt werden und finden daher breite Anwendung in der industriellen Temperaturmessung.

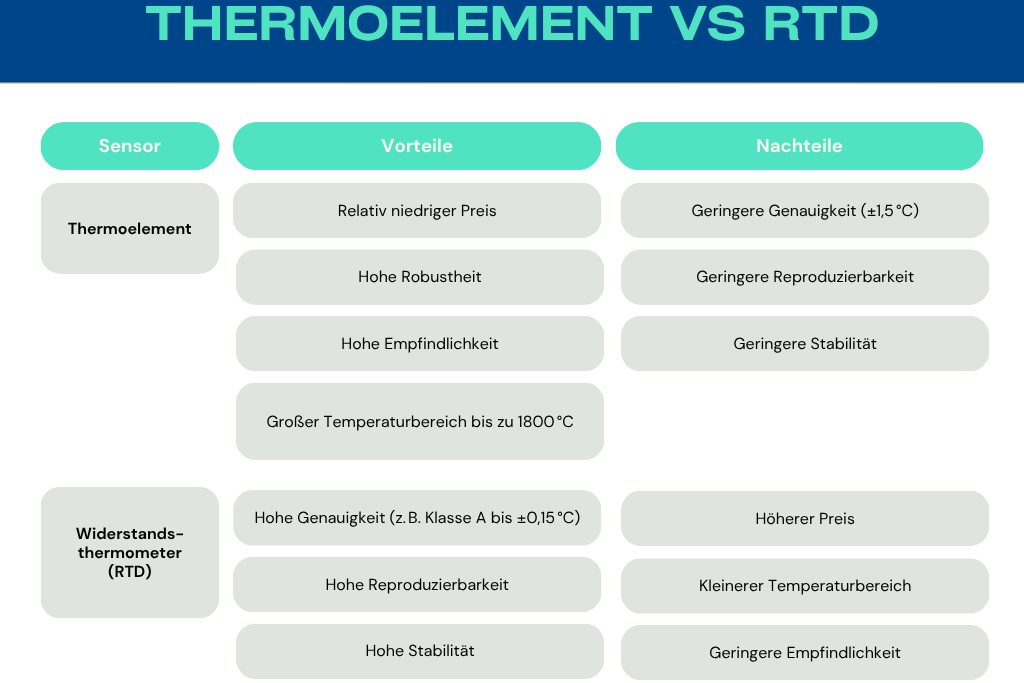

Thermoelement vs. Pt100 – Gemeinsamkeiten und Unterschiede

Widerstandsthermometer (RTDs) wie Pt100 und Thermoelemente sind zwei häufig eingesetzte Sensortypen zur Temperaturmessung. Sie unterscheiden sich vor allem im Funktionsprinzip, im Temperaturbereich und in ihrer typischen Anwendung.

Der wichtigste Unterschied liegt im nutzbaren Temperaturbereich: Pt100‑Sensoren werden vor allem in niedrigen bis mittleren Temperaturbereichen eingesetzt, während Thermoelemente für deutlich höhere Temperaturen geeignet sind.

Gemeinsamkeiten

• Zweck: Beide Sensortypen dienen der Temperaturmessung
• Anwendungen: Einsatz in vielen Branchen, z. B. Chemie, Lebensmittel, Pharmazie und Energie

Unterschiede

Funktionsprinzip:

• Pt100 (RTD): Änderung des elektrischen Widerstands von Platin in Abhängigkeit von der Temperatur
• Thermoelement: Erzeugung einer Thermospannung durch den Seebeck‑Effekt bei Temperaturdifferenz

Temperaturbereich:

• Pt100: von -200 bis 600 °C
• Thermoelemente: je nach Typ von etwa -270 °C bis 1800 °C (bei Spezialtypen auch darüber)

Genauigkeit und Stabilität:

• Pt100: hohe Genauigkeit und Stabilität
• Thermoelemente: geringere Genauigkeit, dafür robuster und für extreme Bedingungen geeignet

Typische Einsatzbereiche:

• Pt100: präzise Messungen bei niedrigen bis mittleren Temperaturen
• Thermoelemente: Hochtemperaturanwendungen, z. B. in Öfen oder metallurgischen Prozessen

Pt100‑Sensoren sind ideal für präzise Messungen in moderaten Temperaturbereichen, während Thermoelemente ihre Stärken bei hohen Temperaturen und unter rauen Bedingungen ausspielen. Die Wahl hängt daher von den spezifischen Anforderungen der Anwendung ab.

Thermoelement oder Pt100?

Die Wahl zwischen einem Pt100‑Sensor und einem Thermoelement hängt von den Anforderungen der jeweiligen Anwendung ab – etwa von der erforderlichen Genauigkeit, dem Temperaturbereich, den Umgebungsbedingungen, den Kosten und der Sensorgröße.

Benötigen Sie Unterstützung bei der Auswahl? Unsere Experten helfen Ihnen gerne weiter. Alternativ finden Sie in unseren FAQs zu Pt100 und Thermoelementen zusätzliche Informationen.

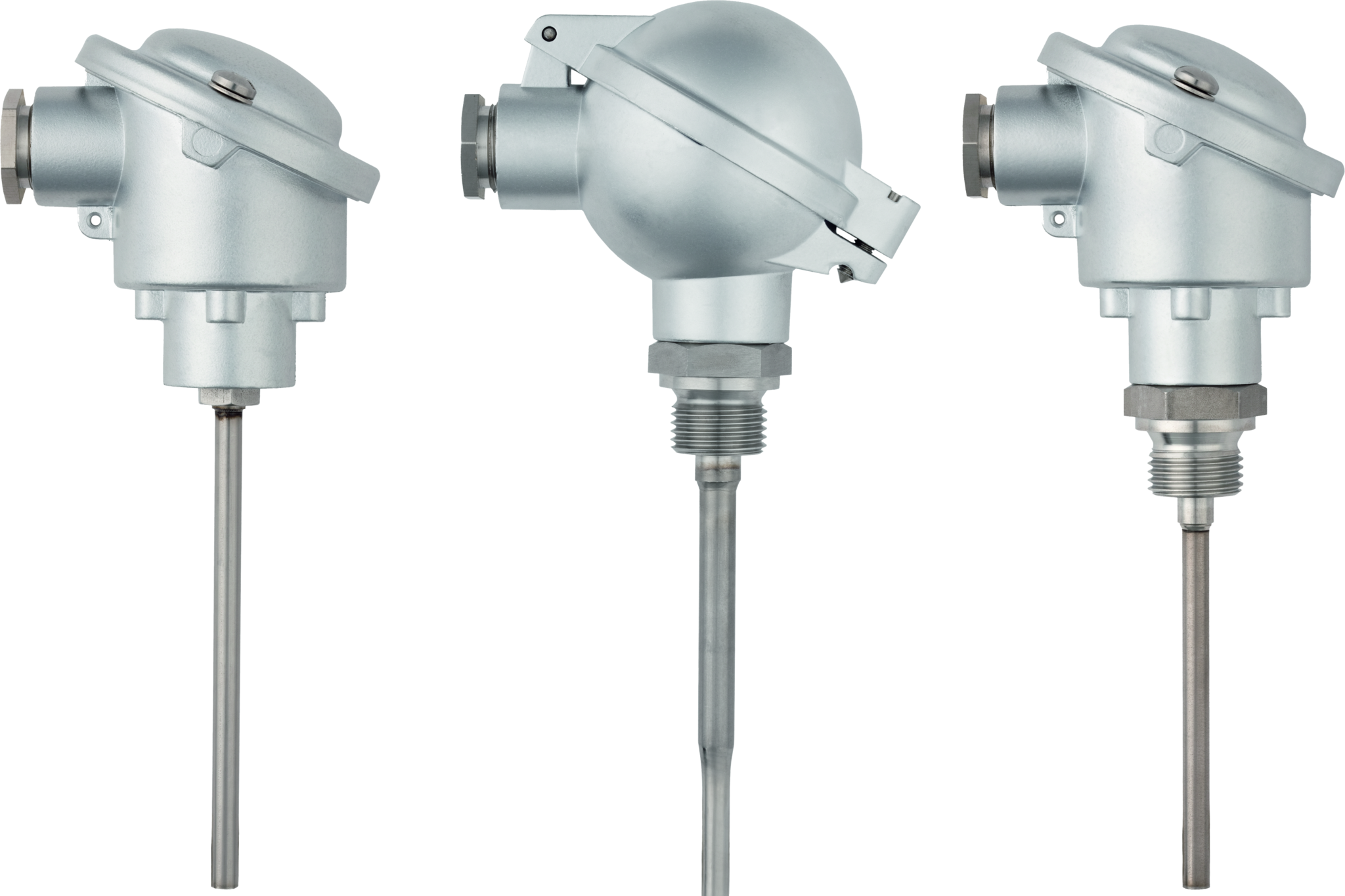

Unser Produktportfolio umfasst unter anderem Kabel‑ und Funkfühler, Mantelthermoelemente, Einschraubfühler sowie verschiedene Ausführungen von Thermoelementen.

Pt100-Thermoelement – Zusammenfassung

Nach diesem Artikel wird deutlich, warum der Begriff „Pt100‑Thermoelement“ unzutreffend ist: Er vermischt zwei unterschiedliche Sensortypen mit jeweils eigenen Eigenschaften und Einsatzbereichen.

Pt100‑Sensoren und Thermoelemente basieren auf unterschiedlichen Messprinzipien und werden je nach Anforderung gezielt eingesetzt. Ein grundlegendes Verständnis dieser Unterschiede hilft bei der Auswahl des passenden Temperatursensors.

Wenn der Begriff dennoch verwendet wird, ist das kein Problem – entscheidend sind die Anforderungen der jeweiligen Anwendung. Teilen Sie uns die gewünschten Messbedingungen mit, und wir unterstützen Sie bei der Auswahl des passenden Sensors, ob Thermoelement oder Pt100.
