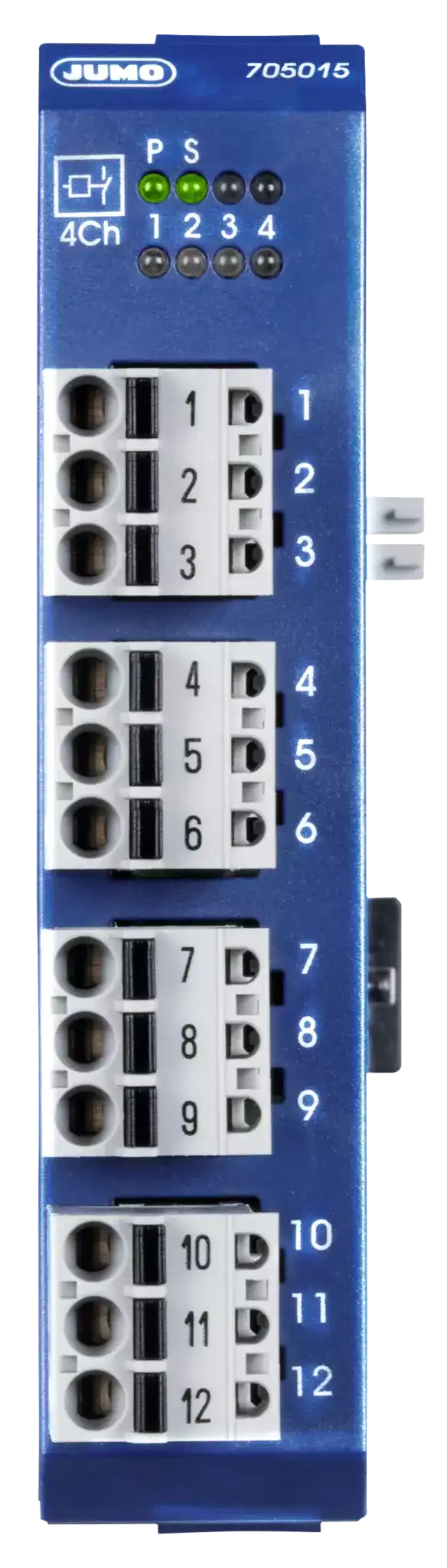

Relaismodul 4-Kanal

Name: Relaismodul 4-Kanal
SKU: 705015

Description

Das Relaismodul stellt vier Relaisausgänge zur Verfügung, die über den Systembus durch Digitalsignale angesteuert werden (Zuordnung in der Verbindungsliste bzw. direkt von der SPS). Die Relaisausgänge sind mit jeweils einem Wechslerkontakt AC 230 V / 3 A ausgestattet.

Short Description

Modul für Automatisierungssystem

Price

€184.60

Availability

In Stock

Images

State

LIVE

cf-data

eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIzODIiLCJiZW5lZml0cyI6W10sImJlbmVmaXRzSW50cm9kdWN0aW9uIjoiIiwidGVjaG5pY2FsRGF0YSI6W3sibmFtZSI6IkF1c2fDpG5nZSIsInZhbHVlIjoiNCBSZWxhaXNhdXNnw6RuZ2UgKGpld2VpbHMgV2VjaHNlbGtvbnRha3QgMjMwIFYgLyAzIEEpLCBkaWUgw7xiZXIgZGVuIFN5c3RlbWJ1cyBkdXJjaCBEaWdpdGFsc2lnbmFsZSBhbmdlc3RldWVydCB3ZXJkZW4iLCJzb3J0Tm8iOjB9LHsibmFtZSI6IkFuc2NobMO8c3NlIiwidmFsdWUiOiJhYm5laG1iYXJlIEtsZW1tbGVpc3RlbiBtaXQgUHVzaC1Jbi1UZWNobm9sb2dpZSIsInNvcnRObyI6MX0seyJuYW1lIjoiQmVzb25kZXJoZWl0ZW4iLCJ2YWx1ZSI6IlNjaGFsdHp1c3TDpG5kZSB3ZXJkZW4gbWl0dGVscyBMRUQgdmlzdWFsaXNpZXJ0LCBhdXRvbWF0aXNjaGUgS29uZmlndXJhdGlvbiBuYWNoIFRhdXNjaCBkZXMgTW9kdWxlaW5zY2h1YnMgKFBsdWcgJiBQbGF5KSwgZnJvbnRzZWl0aWdlciBBbnNjaGx1c3MgZGVyIEF1c2fDpG5nZSwgc2NobmVsbGUgVmVyZHJhaHR1bmcgdm9uIEJldHJpZWJzc3Bhbm51bmcgdW5kIFN5c3RlbWJ1cyBkdXJjaCBlaW5mYWNoZXMgWnVzYW1tZW5zdGVja2VuIGRlciBNb2R1bGUiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6Ilp1bGFzc3VuZ2VuIiwidmFsdWUiOiJVTCwgbWV0cm9sb2dpc2NoZXMgWmVydGlmaWthdCwgRE5WLUdMIiwic29ydE5vIjozfSx7Im5hbWUiOiJHZWjDpHVzZSIsInZhbHVlIjoiS3Vuc3RzdG9mZmdlaMOkdXNlIGbDvHIgSHV0c2NoaWVuZW5tb250YWdlIGltIFNjaGFsdHNjaHJhbmsiLCJzb3J0Tm8iOjR9LHsibmFtZSI6IlNjaHV0emFydCIsInZhbHVlIjoiSVAyMCIsInNvcnRObyI6NX0seyJuYW1lIjoiVW1nZWJ1bmdzdGVtcGVyYXR1ciIsInZhbHVlIjoiLTIwIGJpcyA1NSDCsEMiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IlNwYW5udW5nc3ZlcnNvcmd1bmciLCJ2YWx1ZSI6IkRDIDI0IFYgKzI1Ly0yMCAlIiwic29ydE5vIjo3fSx7Im5hbWUiOiJBYm1lc3N1bmdlbiAoQiB4IEggeCBUKSIsInZhbHVlIjoiMjIsNSB4IDEwMyw2IHggMTAxLDUgbW0gKG9obmUgQW5zY2hsdXNzZWxlbWVudGUpIiwic29ydE5vIjo4fV0sImhpZ2hsaWdodHMiOlt7Imljb25UZXh0IjoiaWNvbi1lcXVhbGl6ZXIiLCJkZXNjcmlwdGlvbiI6ImF1dG9tYXRpc2NoZSBLb25maWd1cmF0aW9uIChQbHVnICYgUGxheSkiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWFuc2NobHVlc3NlIiwiZGVzY3JpcHRpb24iOiJmcm9udHNlaXRpZ2VyIEFuc2NobHVzcyBkZXIgQXVzZ8OkbmdlIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi11bmxvY2siLCJkZXNjcmlwdGlvbiI6ImFibmVobWJhcmUgS2xlbW1sZWlzdGVuIGbDvHIgamVkZW4gS2FuYWwiLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoiNCBSZWxhaXNhdXNnw6RuZ2UiLCJzb3J0Tm8iOjB9LHsidGV4dCI6IldlY2hzbGVya29udGFrdCBBQ8KgMjMwwqBWO8KgM8KgQSIsInNvcnRObyI6MX0seyJ0ZXh0IjoiVW1nZWJ1bmdzdGVtcGVyYXR1cjogLTIwIGJpcyA1NcKgwrBDIiwic29ydE5vIjoyfV19

title

Icon

icon-equalizer

Description

automatische Konfiguration (Plug & Play)

Icon

icon-anschluesse

Description

frontseitiger Anschluss der Ausgänge

Icon

icon-unlock

Description

abnehmbare Klemmleisten für jeden Kanal

title

Technische Daten

datasheet

https://www.jumo.net/attachments/JUMO/attachmentdownload?id=12382

Ausgänge

4 Relaisausgänge (jeweils Wechselkontakt 230 V / 3 A), die über den Systembus durch Digitalsignale angesteuert werden

Anschlüsse

abnehmbare Klemmleisten mit Push-In-Technologie

Besonderheiten

Schaltzustände werden mittels LED visualisiert, automatische Konfiguration nach Tausch des Moduleinschubs (Plug & Play), frontseitiger Anschluss der Ausgänge, schnelle Verdrahtung von Betriebsspannung und Systembus durch einfaches Zusammenstecken der Module

Zulassungen

UL, metrologisches Zertifikat, DNV-GL

Gehäuse

Kunststoffgehäuse für Hutschienenmontage im Schaltschrank

Schutzart

IP20

Umgebungstemperatur

-20 bis 55 °C

Spannungsversorgung

DC 24 V +25/-20 %

Abmessungen (B x H x T)

22,5 x 103,6 x 101,5 mm (ohne Anschlusselemente)
