Produkt Details

SKU

705145

Name

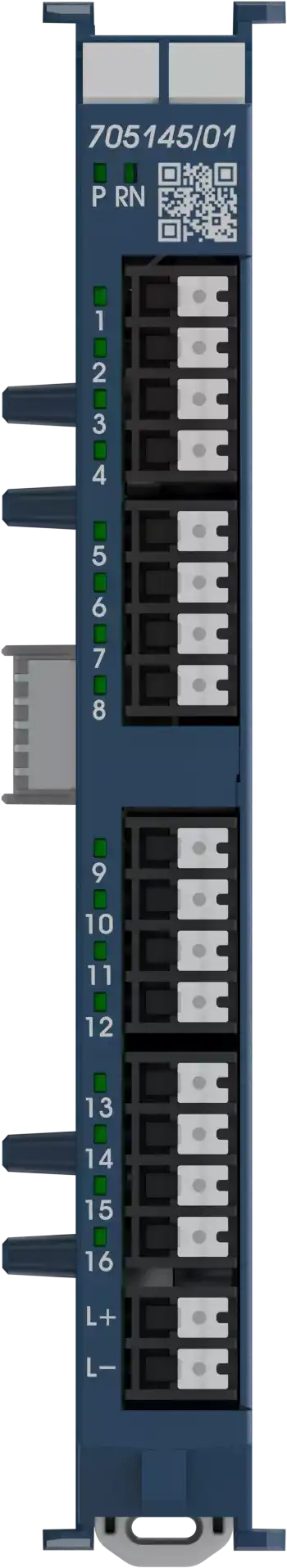

Module de sortie numérique JUMO I/O system, 16 voies

Name: Module de sortie numérique JUMO I/O system, 16 voies
SKU: 705145

Description

Dans le cadre du système JUMO I/O system, ce module met à disposition 16 sorties numériques pour tous les modèles du système d'automatisation JUMO variTRON. Il peut également être utilisé avec d'autres API (PLC) compatibles avec le bus système JUMO. Pour une mise en service rapide, cet appareil compact sur rail DIN est équipé de borniers PUSH IN standard et se raccorde à l'alimentation ainsi qu'au bus système par simple emboîtement des modules.

Short Description

Module pour système d'automatisation JUMO variTRON

Price

€0.00

Availability

In Stock

Images

State

NEW

cf-data

eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTM3ODAwMyIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiTm9tYnJlIGRlIHZvaWVzIiwidmFsdWUiOiIxNiIsInNvcnRObyI6MH0seyJuYW1lIjoiUmFjY29yZGVtZW50IiwidmFsdWUiOiJCb3JuaWVycyBhdmVjIHRlY2hub2xvZ2llIFBVU0ggSU4gZW4gZmFjZSBhdmFudCIsInNvcnRObyI6MX0seyJuYW1lIjoiUGFydGljdWxhcml0w6lzIiwidmFsdWUiOiJMZXMgw6l0YXRzIGRlIGNvbW11dGF0aW9uIHNvbnQgdmlzdWFsaXPDqXMgcGFyIExFRC4gTGEgY29uZmlndXJhdGlvbiBlc3QgYXV0b21hdGlxdWVtZW50IHJlc3RhdXLDqWUgYXByw6hzIGxlIHJlbXBsYWNlbWVudCBkZSBsJ2luc2VydCBkdSBtb2R1bGUgKFBsdWcgJiBQbGF5KS4gTGUgcmFjY29yZGVtZW50IGRlIGwnYWxpbWVudGF0aW9uIGV0IGR1IGJ1cyBzeXN0w6htZSBlc3QgcmFwaWRlIGdyw6JjZSDDoCBsJ2VtYm/DrnRlbWVudCBkaXJlY3QgZGVzIG1vZHVsZXMuIENvbmNlcHRpb24gY29tcGFjdGUuIEZvbmN0aW9ubmVtZW50IHBvc3NpYmxlIGF2ZWMgSlVNTyB2YXJpVFJPTiwgZCdhdXRyZXMgQVBJICh2aWEgbGUgYnVzIHN5c3TDqG1lIEpVTU8pIGFpbnNpIHF1J2VuIGNvbWJpbmFpc29uIGF2ZWMgbGVzIGFuY2llbnMgbW9kdWxlcyBKVU1PIEkvTyAoNzA1MHh4KS4gUsOpc2lzdGFuY2UgYWNjcnVlIGF1eCB2aWJyYXRpb25zIGV0IGF1eCBjaG9jcyBncsOiY2UgYXV4IHJhaWxzIGRlIGNvbm5leGlvbiBvcHRpb25uZWxzLiIsInNvcnRObyI6Mn0seyJuYW1lIjoiQWxpbWVudGF0aW9uIMOpbGVjdHJpcXVlIiwidmFsdWUiOiJEQyAyNCBWICsyNS8tMjAgJSwgYWxpbWVudGF0aW9uIHZpYSBsJ3VuaXTDqSBjZW50cmFsZSBhdmVjIGxlIG1vZHVsZSBzeXN0w6htZSA3MDUxNzEgKEpVTU8gdmFyaVRST04gNTAwKSBvdSBsZSBtb2R1bGUgZGUgY29tbXVuaWNhdGlvbiAzIHZvaWVzIDcwNTE2MyAoSlVNTyB2YXJpVFJPTiAzMDAsIEpVTU8gdmFyaVRST04gNTAwIHRvdWNoLCBwcm9kdWl0cyB0aWVycykuIiwic29ydE5vIjozfSx7Im5hbWUiOiJCb8OudGllciIsInZhbHVlIjoiQm/DrnRpZXIgcGxhc3RpcXVlIHBvdXIgbW9udGFnZSBzdXIgcmFpbCBESU4gZGFucyBsJ2FybW9pcmUgw6lsZWN0cmlxdWUuIiwic29ydE5vIjo0fSx7Im5hbWUiOiJJbmRpY2UgZGUgcHJvdGVjdGlvbiIsInZhbHVlIjoiSVAyMCIsInNvcnRObyI6NX0seyJuYW1lIjoiSG9tb2xvZ2F0aW9ucyIsInZhbHVlIjoiRE5WLCBVTCIsInNvcnRObyI6Nn0seyJuYW1lIjoiUGxhZ2UgZGUgdGVtcMOpcmF0dXJlIiwidmFsdWUiOiItMjAgw6AgKzU1wrBDIiwic29ydE5vIjo3fSx7Im5hbWUiOiJEaW1lbnNpb25zIChM4oCvw5figK9I4oCvw5figK9QKSIsInZhbHVlIjoiMTIgw5cgMTA2LDcgw5cgMTAxIG1tIChob3JzIMOpbMOpbWVudHMgZGUgcmFjY29yZGVtZW50KSIsInNvcnRObyI6OH1dLCJoaWdobGlnaHRzIjpbeyJpY29uVGV4dCI6Imljb24tbWluaW1pemUtYWx0IiwiZGVzY3JpcHRpb24iOiJDb25jZXB0aW9uIGNvbXBhY3RlIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi13cmFuY2giLCJkZXNjcmlwdGlvbiI6Ik1pc2UgZW4gc2VydmljZSByYXBpZGUiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWNvbXBvc2UiLCJkZXNjcmlwdGlvbiI6IlBsYW5pZmljYXRpb24gc2ltcGxlIGV0IGZsZXhpYmxlIiwidHlwZSI6IklDT04ifV0sImRpZmZlcmVudGlhdG9ycyI6W3sidGV4dCI6IjE2IHNvcnRpZXMgbnVtw6lyaXF1ZXMiLCJzb3J0Tm8iOjB9LHsidGV4dCI6IkJvcm5pZXJzIGF2ZWMgdGVjaG5vbG9naWUgUFVTSCBJTiIsInNvcnRObyI6MX0seyJ0ZXh0IjoiU2lnbmF1eCA6IERDIDAvMjQgViA7IHNvcnRpZSA6IG1heCA1MDBtQSIsInNvcnRObyI6Mn1dfQ==

title

Icon

icon-minimize-alt

Description

Conception compacte

Icon

icon-wranch

Description

Mise en service rapide

Icon

icon-compose

Description

Planification simple et flexible

title

Caractéristiques techniques

datasheet

https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1378003

Nombre de voies

Raccordement

Borniers avec technologie PUSH IN en face avant

Particularités

Les états de commutation sont visualisés par LED. La configuration est automatiquement restaurée après le remplacement de l'insert du module (Plug & Play). Le raccordement de l'alimentation et du bus système est rapide grâce à l'emboîtement direct des modules. Conception compacte. Fonctionnement possible avec JUMO variTRON, d'autres API (via le bus système JUMO) ainsi qu'en combinaison avec les anciens modules JUMO I/O (7050xx). Résistance accrue aux vibrations et aux chocs grâce aux rails de connexion optionnels.

Alimentation électrique

DC 24 V +25/-20 %, alimentation via l'unité centrale avec le module système 705171 (JUMO variTRON 500) ou le module de communication 3 voies 705163 (JUMO variTRON 300, JUMO variTRON 500 touch, produits tiers).

Boîtier

Boîtier plastique pour montage sur rail DIN dans l'armoire électrique.

Indice de protection

IP20

Homologations

DNV, UL

Plage de température

-20 à +55°C

Dimensions (L × H × P)

12 × 106,7 × 101 mm (hors éléments de raccordement)
