Przetwornik ciśnienia, określany również jako czujnik ciśnienia, mierzy ciśnienie medium i przetwarza je na sygnał elektryczny, analogowy lub cyfrowy.
Podstawowa struktura przetwornika ciśnienia składa się z elementu czujnikowego, jednostki przetwarzającej sygnał oraz wyświetlacza wyjściowego. Czujnik jest częścią, która wchodzi w bezpośredni kontakt z medium, którego ciśnienie jest mierzone.
Współcześnie stosuje się kilka podstawowych rodzajów przetworników ciśnienia. Różnice między nimi wynikają z tego, że dostosowane są one do różnych aplikacji m.in. do pomiaru małych lub dużych ciśnień.
Podstawowe rodzaje przetworników ciśnienia to:
przetworniki piezorezystancyjne – powszechnie wykorzystywane we wszystkich gałęziach przemysłu
przetworniki pojemnościowe – wykorzystywane do pomiarów małych ciśnień, ich zakresy pomiarowe wynoszą do 40 bar
przetworniki piezoelektryczne – stosowane do pomiarów ciśnień dynamicznych, mają dużą odporność na działanie wysokich temperatur
W zależności od aplikacji wyróżniamy także:
przetworniki ciśnienia absolutnego – mierzą ciśnienie bezwzględne w odniesieniu do próżni absolutnej.
przetworniki ciśnienia względnego – punktem odniesienia jest ciśnienie atmosferyczne
przetworniki różnicy ciśnień – służą do pomiarów hydrostatycznych w zbiornikach ciśnieniowych; zwykle mogą mierzyć też ciśnienie względne
Weź pod uwagę takie czynniki, jak:
Pierwszym i najważniejszym czynnikiem, który należy wziąć pod uwagę przy wyborze przetwornika ciśnienia jest zakres mierzonego ciśnienia. Na przykład, jeśli mierzysz gazy o niskim ciśnieniu, będziesz potrzebował przetwornika, który może mierzyć ciśnienie tak niskie, jak 100 bar. Z drugiej strony, jeśli mierzysz ciecze pod wysokim ciśnieniem, będziesz potrzebował przetwornika, który może mierzyć ciśnienie w zakresie tysięcy bar.
Do małych ciśnień najczęściej stosowane są precyzyjne czujniki elektromechaniczne, dla wysokich zaś piezorezystancyjne. Od zakresu mierzonego ciśnienia zależy również przyłącze procesowe – do dużych ciśnień wykorzystuje się przyłącza gwintowe o odpowiedniej wytrzymałości.
Dokładność przetwornika ciśnienia jest kolejnym ważnym czynnikiem do rozważenia. Procesy przemysłowe często wymagają precyzyjnych pomiarów, a przetwornik ciśnienia o niskiej dokładności może skutkować niedokładnymi danymi i błędnymi decyzjami.
Dokładność, zwana również nieliniowością, określa maksymalny dopuszczalny błąd pomiarowy w stosunku do całego mierzonego zakresu ciśnienia. Na przykład, przetwornik o dokładności ±0,5% FS oznacza, że maksymalny błąd wynosi 0,5% pełnej skali wyjściowej.
Procesy przemysłowe wykorzystują różne rodzaje mediów, w tym gazy i ciecze. W związku z tym istotne jest, aby wybrać przetwornik ciśnienia, który jest kompatybilny z mierzonym medium. Niektóre media mogą być korozyjne lub agresywne, co może spowodować uszkodzenie przetwornika, jeśli nie jest on dopasowany do danej aplikacji.
Najczęściej używane są przetworniki ze stali nierdzewnej, ze względu na ich odporność na korozję.
Procesy przemysłowe często odbywają się w trudnych warunkach, w których występują ekstremalne temperatury, wilgotność i ciśnienie. Ważne jest, aby wybrać przetwornik ciśnienia, który może wytrzymać warunki środowiskowe danej aplikacji.

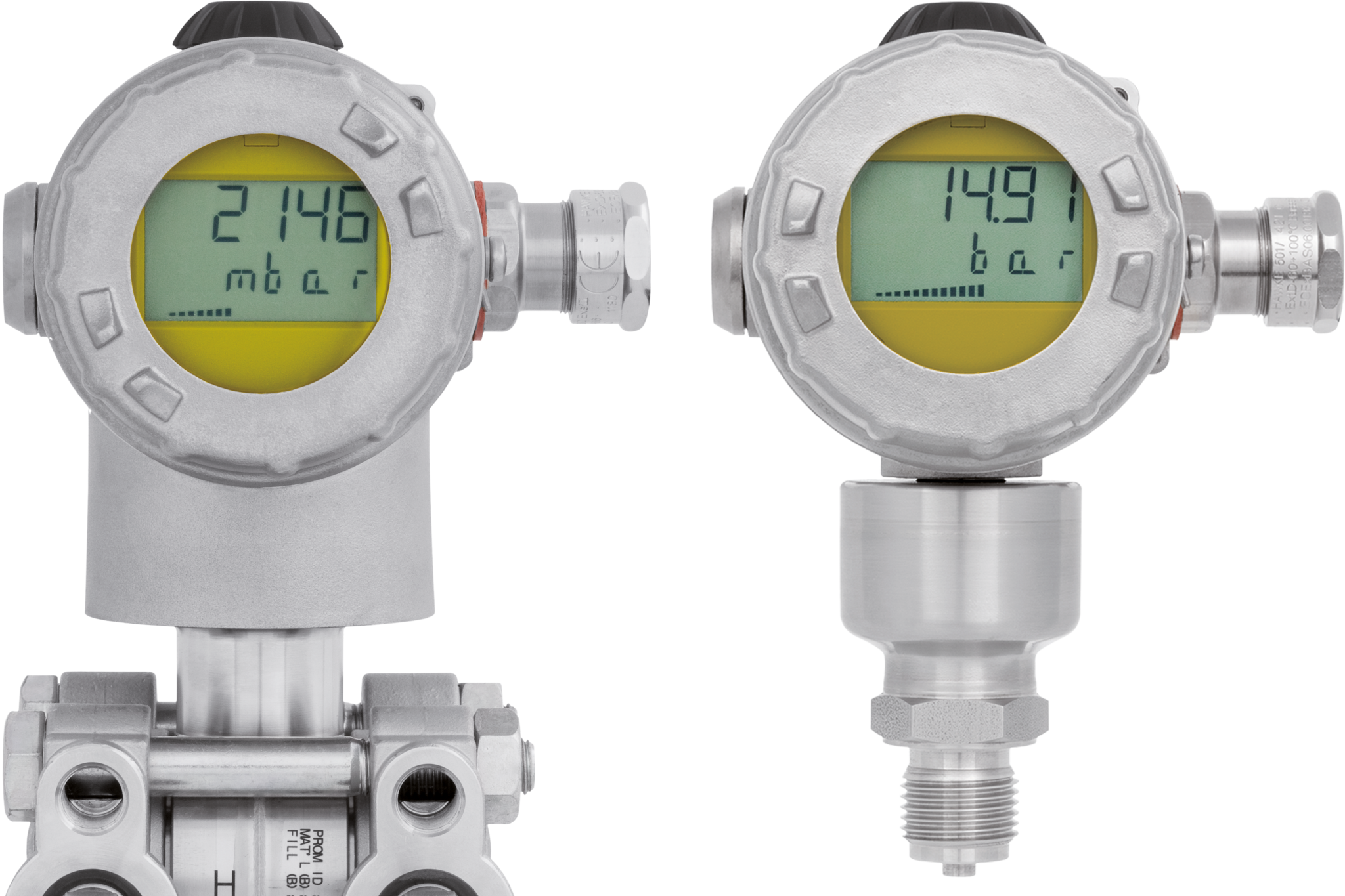

Jeśli wiesz, że urządzenie będzie narażone na ekstremalne warunki, takie jak wysoka temperatura medium, wybierz czujnik ciśnienia o solidnej konstrukcji i w szczelnej obudowie. Dodatkowo, pamiętaj, że w strefach zagrożonych wybuchem wymagane jest stosowanie przetworników ciśnienia w wykonaniu przeciwwybuchowym, taki jak JUMO dTRANS p20.
Przetworniki ciśnienia mogą być montowane na rurociągach procesowych lub na tablicy rozdzielczej, a każda z tych opcji może mieć wpływ na dokładność pomiarów. Montaż na rurociągu jest preferowany w przypadku zastosowań o wysokiej dokładności, natomiast przewagą montażu na panelu jest łatwy dostęp i widoczność urządzenia. Ważne jest, aby wybrać opcję montażu, która odpowiada wymaganiom aplikacji.
Wyjście sygnału jest kolejną ważną kwestią przy wyborze przetwornika ciśnienia, gdyż określa rodzaj systemu sterowania, który może być z nim używany. Przetworniki z wyjściem analogowym wciąż są szeroko stosowane w aplikacjach przemysłowych, ale coraz częściej ustępują miejsca przetwornikom cyfrowym, takim jak xyx, które mogą być zintegrowane z systemami sterowania.

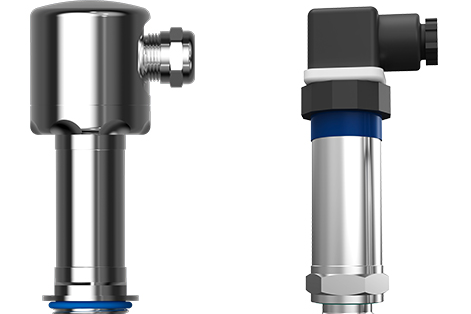

Przyłącze procesowe jest szczególnie ważne w wypadku przetworników ciśnienia używanych w przemyśle spożywczym i farmaceutycznym. W takich aplikacjach zalecane są zazwyczaj przyłącza w wykonaniu higienicznym, których konstrukcja zapobiega gromadzeniu się mierzonego medium i osadów oraz ułatwia czyszczenie. Przykładem takiego higienicznego przetwornika ciśnienia jest JUMO TAROS S46 H.
Przetworniki ciśnienia odgrywają kluczową rolę w różnych gałęziach przemysłu, a wybór właściwego jest niezbędny, aby zapewnić dokładne i niezawodne działanie w Twojej aplikacji. Przy wyborze przetwornika ciśnienia weź pod uwagę kluczowe czynniki, takie jak zakres ciśnienia, dokładność, kompatybilność z mediami, warunki środowiskowe, opcje montażu i wyjście sygnału. Tylko odnosząc się do tych kryteriów, można wybrać najlepszy przetwornik ciśnienia dla danej aplikacji przemysłowej i zapewnić optymalną wydajność i efektywność.
