Jaka jest różnica między czujnikiem a przetwornikiem ciśnienia?

Urządzenie nazywane przetwornikiem ciśnienia zawiera w sobie zarówno element pomiarowy – czujnik, jak i przetwornik, który przetwarza zmierzoną wielkość fizyczną na sygnał. Nie istnieje osobna nazwa na to urządzenie, który łączy w sobie obie funkcje. W związku z tym zamiennie określa się je jako "czujnik ciśnienia" lub "przetwornik ciśnienia".

Co to jest przetwornik ciśnienia?

Przetwornik ciśnienia to urządzenie, które mierzy ciśnienie medium ciekłego lub gazowego, a następnie zamienia jego fizyczną wielkość na sygnał elektryczny (cyfrowy lub analogowy).

Przetwornik ciśnienia – działanie

Medium napiera na przyłącze procesowe, którego powierzchnia jest wrażliwa na nacisk, wykonana najczęściej ze stali lub krzemu. Ciśnienie jest kierowane przez przyłącze procesowe i oddziałuje na wewnętrzne elementy przetwornika zdolne do przekształcenia siły przyłożonej przez medium w sygnał elektryczny.

Przetwornik ciśnienia – budowa

Najpopularniejsze konstrukcje przetworników ciśnienia posiadają:

• kolektor siły np. z elastyczną membraną czołową

• element przewodzący, który wykorzystuje metodę rezystancyjną, pojemnościową lub indukcyjną do generowania sygnału elektrycznego

Przetworniki ciśnienia JUMO

Od wielu lat JUMO jest czołowym producentem specjalizowanych przetworników ciśnienia dedykowanych dla najróżniejszych gałęzi przemysłu. Znajdują one zastosowanie między innymi w inżynierii chłodnictwa, przy produkcji opakowań jak i w przemyśle farmaceutycznym czy spożywczym. Nasze rozwiązania do pomiaru ciśnienia spełniają najwyższe wymagania stawiane tego typu czujnikom uwzględniając jakość, dokładność i prostotę obsługi.

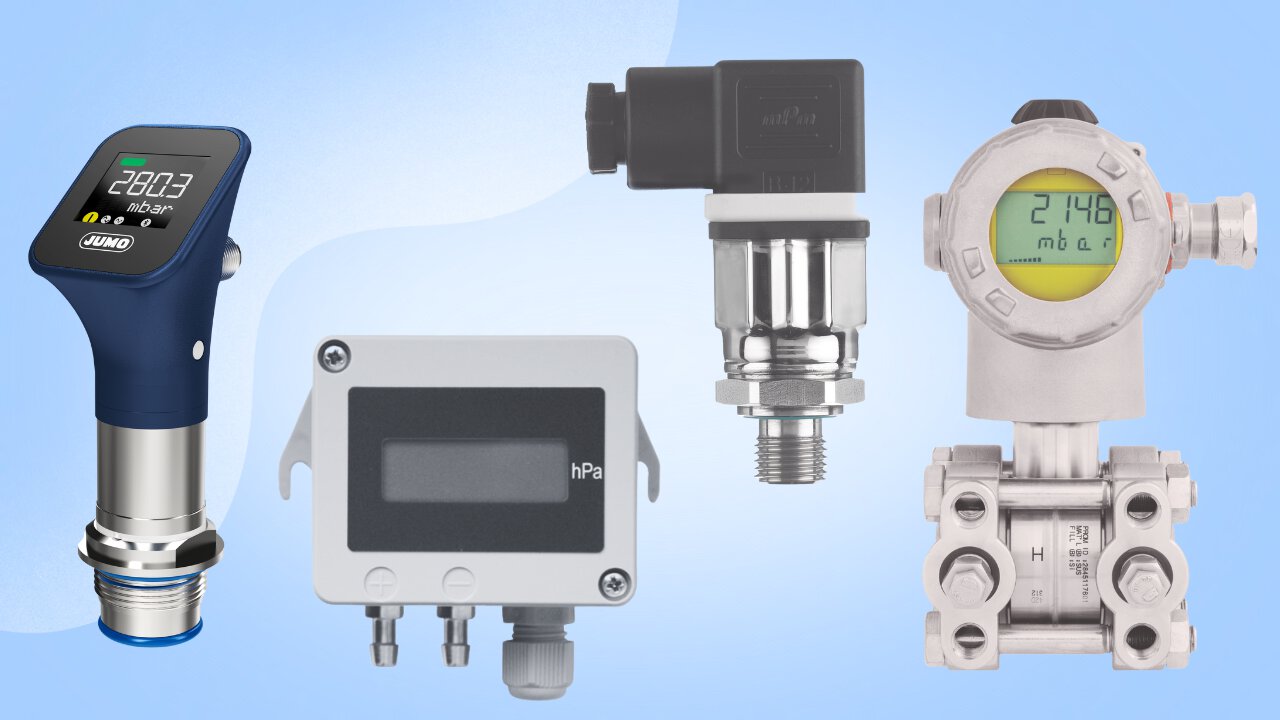

Oferta przetworników ciśnienia

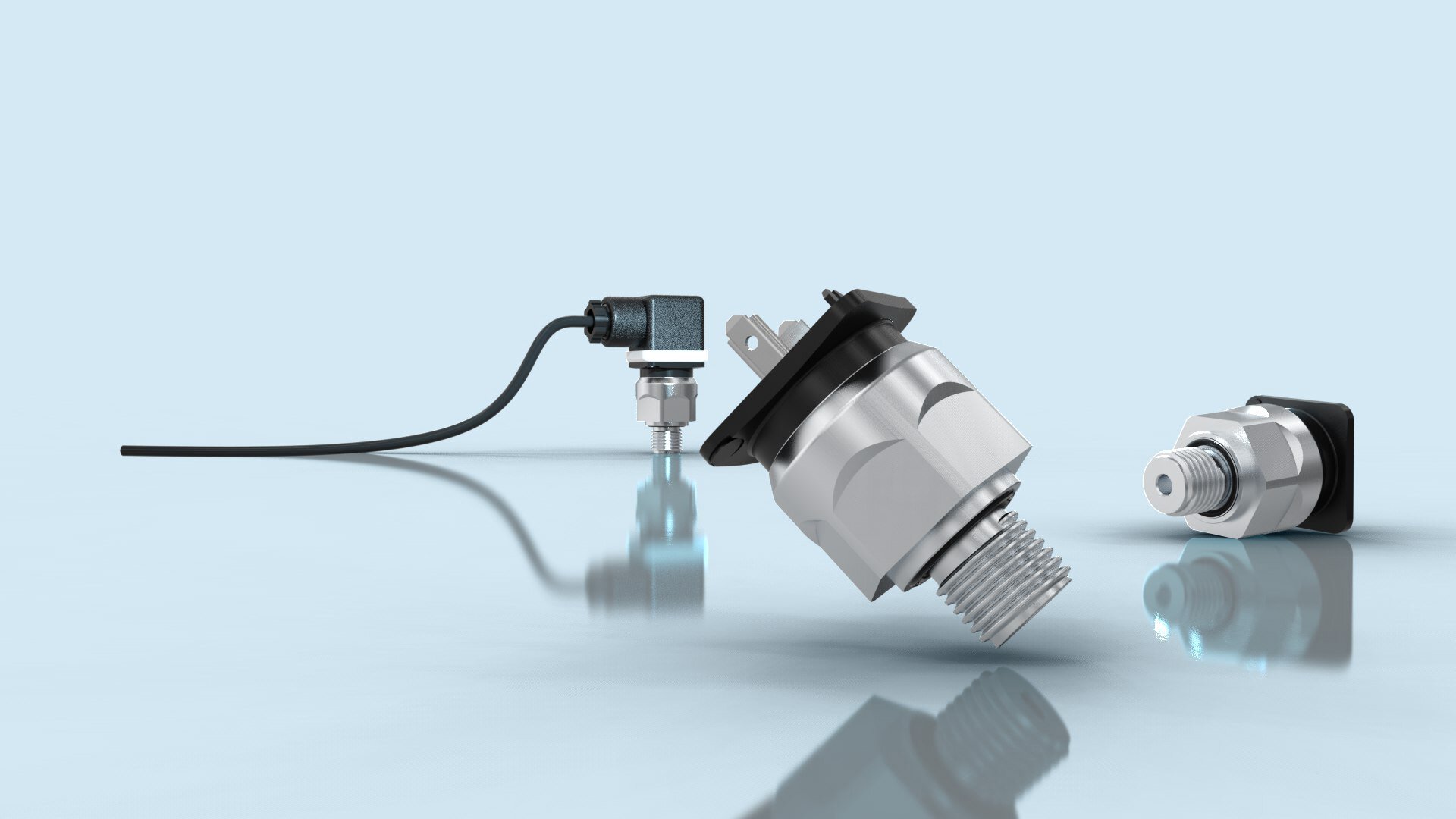

Dekady doświadczeń w produkcji oraz rozwoju technologii czujników ciśnienia pozwoliły nam na osiągnięcie solidnego i niezawodnego know-how, które w połączeniu z najwyższej jakości materiałami stosowanymi w naszych urządzeniach gwarantuje doskonałe efekty pomiarowe w każdych warunkach. Nasze Portfolio tworzy szeroka gama standardowych przetworników ciśnienia, są to zarówno przetworniki ciśnienia OEM jak i specjalizowane urządzenia do pomiaru ciśnienia, dobierane pod konkretne zapotrzebowanie klienta.

Przetwornik ciśnienia zatapialny

Przykładem tak holistycznego podejścia jest pomiar poziomu cieczy, który najczęściej określany jest za pomocą ciśnienia hydrostatycznego. W ciśnieniowych zbiornikach zastosowanie mogą znaleźć przetworniki ciśnienia różnicowego serii JUMO dTRANS p20 DELTA. Natomiast w przypadku zbiorników bezciśnieniowych oferujemy specjalne sondy do pomiaru poziomu i przetworniki ciśnienia.

W naszej ofercie znajdziesz również:

Przetwornik ciśnienia z wyświetlaczem JUMO DELOS SI

Przetwornik ciśnienia wyświetlaczem JUMO DELOS SI, który można obrócić o 180° za pomocą software. Posiada stopień ochrony IP67.

Przetwornik ciśnienia 4-20 mA i 0-10V JUMO MIDAS

Uniwersalny przetwornik ciśnienia 4-20 mA lub 0-10V JUMO MIDAS (sygnał wyjściowy prądowy lub napięciowy). Odpowiedni do zastosowania m.in. w kompresorach, maszynach i obiektach przemysłowych, pojazdach oraz systemach pneumatycznych.

Przetwornik ciśnienia wysokotemperaturowy JUMO dTRANS p31

Przetwornik ciśnienia wysokotemperaturowy JUMO dTRANS p31, który posiada wytrzymałą na ciepło celę pomiarową. Może pracować w temperaturach do 200 °C , dzięki czemu wykorzystuje go przemysł spożywczy i chemiczny. Używany jest także w układach wody ultraczystej i autoklawach.

Niezawodność i wytrzymałość naszych przetworników

Często występującą niedogodnością przy pomiarze w systemach hydraulicznych są skoki ciśnienia, które mogą uszkodzić wrażliwe czujniki ciśnienia. W JUMO wiemy jak temu zapobiec i oferujemy specjalne wersje produktów, które pozwalają unikać takich sytuacji. Wykonania tego typu są wyposażone wspawany dławik w kanale ciśnieniowym, który pozwala zredukować niepożądane skoki ciśnienia, a tym samym zagwanarantować długoterminową i niezawodną pracę naszych urządzeń.

Dopasowanie materiału wykonania do medium

System pomiarowy musi być dostosowany do medium - dotyczy to zarówno właściwości chemicznych jak i fizycznych. Oprócz odporności na korozję należy uwzględnić również zakres temperatur, a membrana powinna być odporna na ewentualne ścieranie, tzn. mechaniczne zużycie wynikające z oddziaływania medium.

Zakres pomiarowy a dokładność pomiaru

Kolejnym istotnym kryterium jest dokładność pomiaru. W jednostce hydraulicznej, która generuje ciśnienie do 600 barów, dokładność może odgrywać mniejszą rolę, podczas gdy nacisk kładziony jest na wystarczającą odporność na drgania i wytrzymałość na skoki ciśnienia.

W systemie automatyki procesowej, w którym nawet niewielkie odchylenia ciśnienia wpływają na cały proces, nacisk kładziony jest na odchylenia od linii charakterystycznej, wpływ temperatury i długotrwałą stabilność.

Obszary zastosowania przetworników ciśnienia

Zakres dostępnych przetworników ciśnienia jest bardzo duży, ale w zasadzie możliwe jest rozróżnienie trzech obszarów zastosowań, które decydują o ich wykonaniu:

• OEM (ang. Original Equipment Manufacturer)
• Przemysł
• Przemysł przetwórczy

Jakie są zakresy ciśnienia urządzeń pomiarowych z naszej oferty?

Oferuje szeroką gamę przetworników ciśnienia, dostosowanych do różnorodnych potrzeb i aplikacji przemysłowych. Nasze urządzenia charakteryzują się zakresami pomiarowymi od bardzo niskich wartości (od -400 mbar) aż po bardzo wysokie ( do 600 bar), co pozwala na precyzyjne pomiary zarówno w niskich, jak i wysokich ciśnieniach. Dostępne są modele do pomiaru ciśnienia względnego, absolutnego oraz różnicy ciśnień, co zapewnia wszechstronność i dokładność potrzebną w nowoczesnych procesach przemysłowych.
