Pomiar natężenia przepływu w oparciu o różnicę ciśnień

Pomiar natężenia przepływu w oparciu o różnicę ciśnień jest jedną z najczęściej stosowanych metod w przemyśle do monitorowania i kontrolowania przepływu cieczy oraz gazów. Wykorzystuje się do tego przetworniki różnicy ciśnień, znane również jako przetworniki DP, które są umieszczane w poprzek przeszkody, takiej jak kryza pomiarowa czy rurka Pitota, co powoduje spadek ciśnienia proporcjonalny do przepływu płynu. Przetwornik mierzy różnicę ciśnień i oblicza natężenie przepływu na podstawie tych wartości. Dzięki wysokiej czułości czujników i minimalnym błędom, pomiary natężenia przepływu są bardzo precyzyjne. Przetworniki przetwarzają różnicę ciśnień na sygnał elektryczny, który jest następnie analizowany i przekształcany w wartość natężenia przepływu, co zapewnia dokładność i niezawodność w różnych zastosowaniach przemysłowych.

Jakie są rodzaje przepływomierzy różnicy ciśnień (DP)?

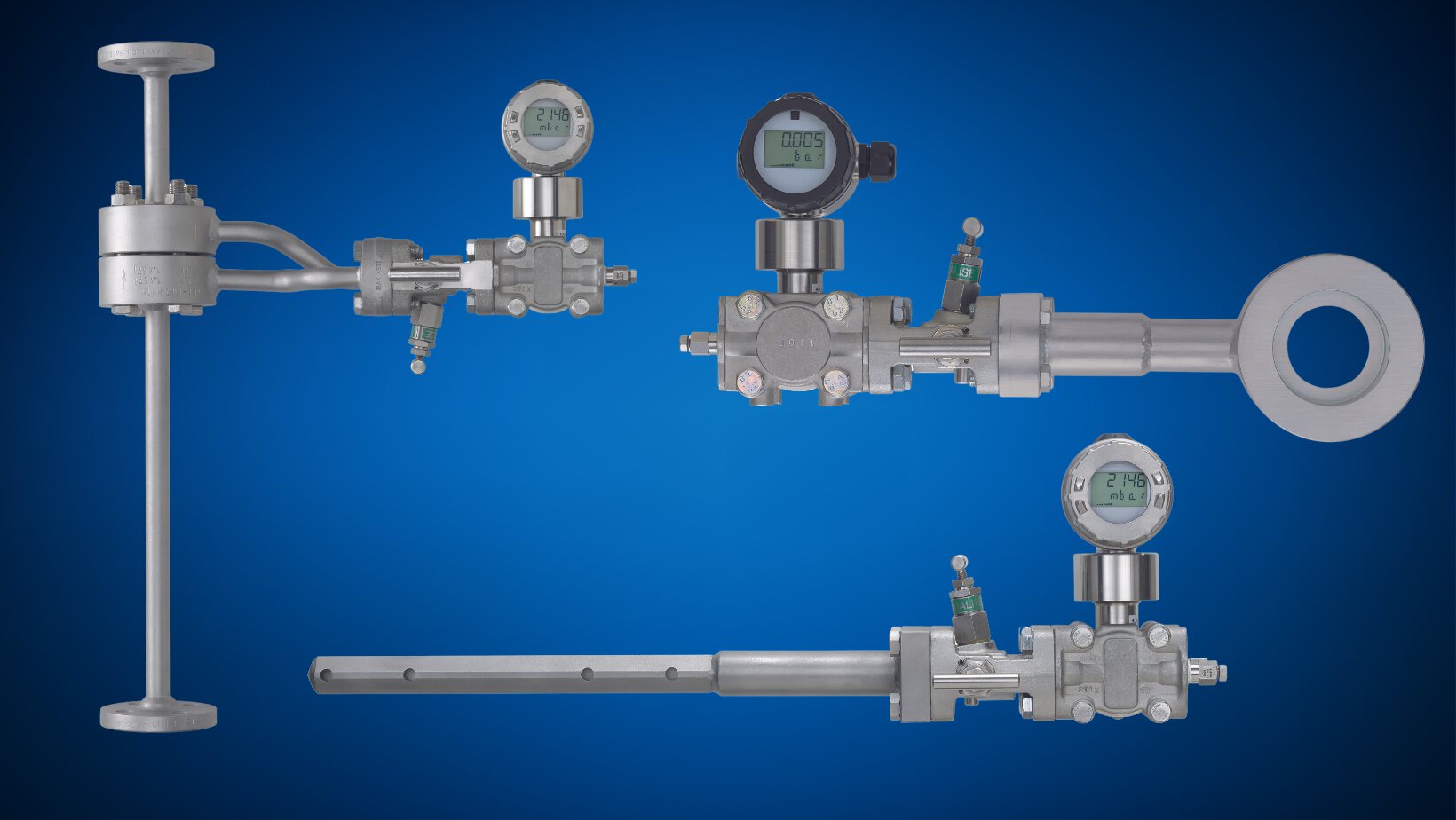

Przepływomierze różnicy ciśnień (DP) są powszechnie stosowane w wielu branżach przemysłowych ze względu na ich precyzyjność i niezawodność. Istnieje kilka typów przepływomierzy DP, które różnią się konstrukcją i sposobem działania, ale wszystkie obliczają natężenie przepływu na podstawie różnicy ciśnień. Najbardziej popularne typy to przepływomierze z kryzą oraz z rurką Pitota. Oba rodzaje mają swoje specyficzne zalety i są wybierane w zależności od potrzeb aplikacji, warunków operacyjnych oraz wymagań dotyczących dokładności pomiaru. Wybór odpowiedniego przepływomierza DP zależy od wielu czynników, takich jak rodzaj płynu, zakres przepływu, wymagania dotyczące dokładności oraz koszty instalacji i eksploatacji.

Przepływomierz z kryzą i przetwornikiem różnicy ciśnień

Przepływomierze z kryzą są jednymi z najczęściej stosowanych przepływomierzy różnicy ciśnień. W tej konfiguracji kryza, która jest cienką metalową płytką z otworem umieszczoną w rurze, powoduje spadek ciśnienia w przepływającym płynie. Przetwornik mierzy ciśnienie przed i za kryzą. Różnica ciśnień, wynikająca z przepływu przez otwór w kryzie, jest następnie przekształcana na sygnał elektryczny, który może być analizowany, aby określić natężenie przepływu. Przepływomierze z kryzą są szczególnie cenione za swoją prostą konstrukcję, niskie koszty instalacji i eksploatacji oraz wysoką niezawodność. Są one szeroko stosowane w przemyśle petrochemicznym, energetycznym i wodociągowym.

Przepływomierz z rurką Pitota i przetwornikiem różnicy ciśnień

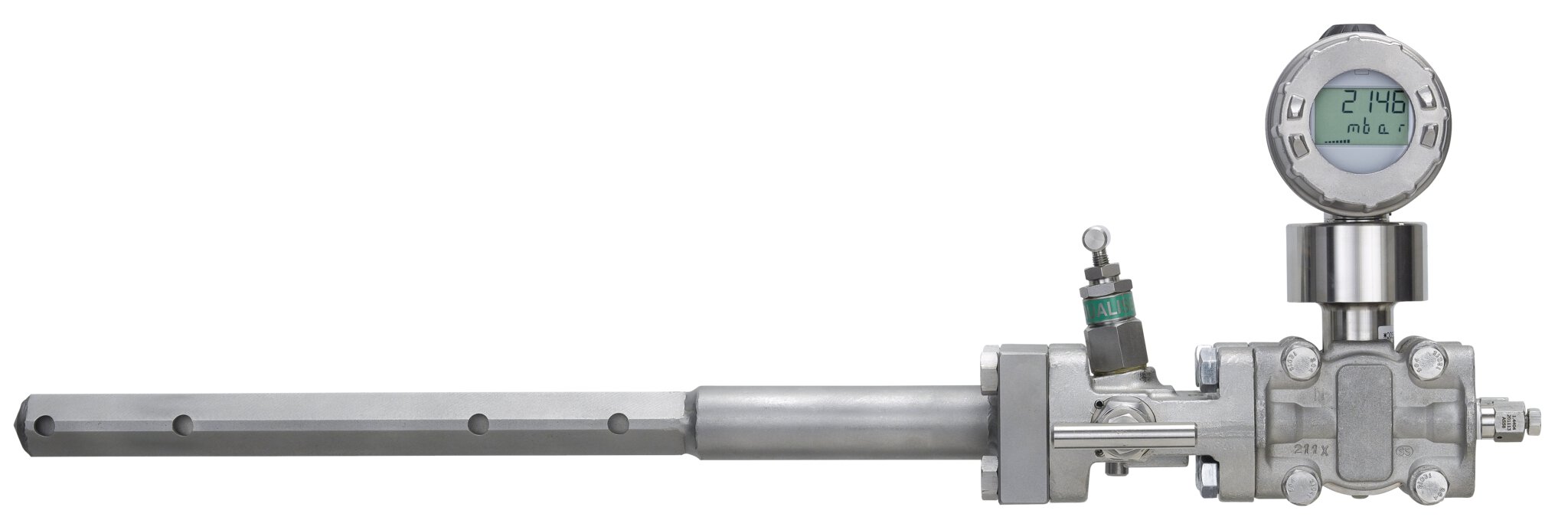

Przepływomierze z rurką Pitota to kolejny popularny typ przepływomierzy różnicy ciśnień. Rurka Pitota to urządzenie składające się z dwóch rurek: jednej mierzącej ciśnienie dynamiczne (całkowite) i drugiej mierzącej ciśnienie statyczne. Różnica między tymi dwoma wartościami jest proporcjonalna do prędkości przepływu płynu. Przetwornik przetwarza tę różnicę ciśnień na sygnał elektryczny, który może być użyty do obliczenia natężenia przepływu. Przepływomierze z rurką Pitota są często stosowane w aplikacjach, gdzie ważne jest minimalizowanie strat ciśnienia, takich jak w systemach HVAC oraz w przemyśle lotniczym, gdzie precyzyjny pomiar przepływu powietrza jest kluczowy dla efektywności i bezpieczeństwa operacji.

Jakie są korzyści pomiaru przepływu w oparciu o różnicę ciśnień?

Pomiar natężenia przepływu w oparciu o różnicę ciśnień oferuje szereg korzyści, które czynią tę metodę wyjątkowo atrakcyjną dla wielu branż przemysłowych, m.in. w przemyśle petrochemicznym, energetycznym, wodociągowym oraz w systemach HVAC. Jedną z najważniejszych zalet jest szeroki wybór zakresów pomiarowych dostępnych dla przetworników różnicy ciśnień. Dzięki temu ta metoda może być wykorzystywana zarówno do pomiarów małych, jak i dużych przepływów, co sprawia, że znajduje zastosowanie w różnych sektorach przemysłu. Ma to szczególne znaczenie np. w przemyśle chemicznym i petrochemicznym, gdzie precyzyjny pomiar małych przepływów jest kluczowy dla kontrolowania reakcji chemicznych.

Ponadto, przetworniki różnicy ciśnień wykazują dużą czułość, umożliwiając dokładne monitorowanie przepływu nawet przy niewielkich różnicach. Dodatkowo, jest to stosunkowo ekonomiczne rozwiązanie, szczególnie interesujące dla firm, które chcą utrzymać wysoką jakość pomiarów przy jednoczesnym ograniczeniu kosztów.

Pomiar przepływu w oparciu o ciśnienie różnicowe – podsumowanie

Przepływomierze różnicy ciśnień oferują szeroki wybór zakresów pomiarowych, co pozwala na ich zastosowanie w wielu różnych aplikacjach przemysłowych, od precyzyjnych pomiarów małych przepływów w przemyśle chemicznym, po duże przepływy w systemach wodociągowych. Są one również ekonomicznym rozwiązaniem, co czyni je atrakcyjnymi dla firm poszukujących skutecznych i kosztowo efektywnych metod monitorowania przepływu. Przetworniki różnicy ciśnień mogą wykrywać nawet bardzo niskie różnice ciśnień, co pozwala na dokładne monitorowanie przepływu w różnorodnych warunkach operacyjnych.

Dzięki tym zaletom, przepływomierze różnicy ciśnień stanowią wszechstronne i niezawodne narzędzie do zarządzania przepływem cieczy i gazów w różnych sektorach przemysłu, takich jak petrochemia, energetyka czy systemy HVAC.
