Sterowanie temperaturą w elektrycznym przepływowym podgrzewaczu wody – charakterystyka i wyzwania

Elektryczny przepływowy ogrzewacz wody jest obiektem regulacji o bardzo dużej dynamice. W przeciwieństwie do zasobników nie magazynuje on energii cieplnej – temperatura wody na wylocie zależy wprost od chwilowego przepływu, temperatury medium na wlocie oraz aktualnej mocy grzania. Każda zmiana jednego z tych parametrów natychmiast wpływa na warunki całego procesu.

Największym wyzwaniem w tego typu instalacjach jest gwałtowna zmienność przepływu wody. Otwarcie kolejnego punktu poboru, zmiana nastawy zaworu lub cykliczna praca odbiorników powodują skokowe zmiany obciążenia cieplnego. Jeżeli układ sterowania reaguje z opóźnieniem, temperatura na wyjściu zaczyna się wahać – pojawiają się chwilowe spadki lub przeregulowania, które w przemyśle są często niedopuszczalne.

Dodatkowym utrudnieniem są wahania temperatury wody zasilającej. W instalacjach przemysłowych temperatura medium na wlocie zazwyczaj nie jest stała. Zależy ona m.in. od warunków zewnętrznych lub pracy innych odbiorników. Brak bufora cieplnego sprawia, że regulator musi kompensować te zmiany w czasie rzeczywistym.

W praktyce oznacza to, że sterowanie temperaturą w podgrzewaczu przepływowym nie może opierać się wyłącznie na prostym załączaniu i wyłączaniu grzałek. Taki sposób pracy prowadzi do zwiększonego zużycia elementów wykonawczych oraz trudności z utrzymaniem stabilnych parametrów procesu. Aby skutecznie utrzymać stałą wartość żądanej temperatury wody przy zmiennym przepływie, konieczne jest zastosowanie regulatora zdolnego do szybkiej i właściwej reakcji.

Regulacja PID temperatury jako podstawa stabilnej pracy przepływowych podgrzewaczy elektrycznych

W podgrzewaczach przepływowych kluczowe znaczenie ma nie tylko sprawna reakcja układu, ale i sposób, w jaki regulator reaguje na najmniejsze odchylenia temperatury. Regulatory procesowe PID pozwalają płynnie regulować moc grzania w zależności od aktualnego stanu procesu, zamiast reagować dopiero po przekroczeniu wartości zadanej. Analizują one jej narastanie oraz czas trwania i na tej podstawie generują sygnał sterujący, który stabilizuje temperaturę na wylocie.

W praktyce dobrze zestrojona regulacja PID:

• ogranicza przeregulowania przy nagłych zmianach przepływu,

• skraca czas dochodzenia do wartości zadanej,

• reguluje temperaturę nawet przy zmiennych warunkach zasilania,

• zmniejsza obciążenie grzałek i elementów mocy.

Bardzo duże znaczenie w tym procesie odgrywa odpowiednie dobranie parametrów regulacji. W aplikacjach przepływowych, gdzie warunki pracy mogą się często zmieniać, ręczne strojenie zazwyczaj nie będzie odpowiednim podejściem.

Dlatego w przemyśle coraz częściej stosuje się regulatory wyposażone w funkcję automatycznego strojenia, które dopasowują parametry do rzeczywistej charakterystyki podgrzewacza. Pozwala to szybciej osiągnąć stabilną pracę i ograniczyć ryzyko niestabilności przy zmianach warunków procesu.

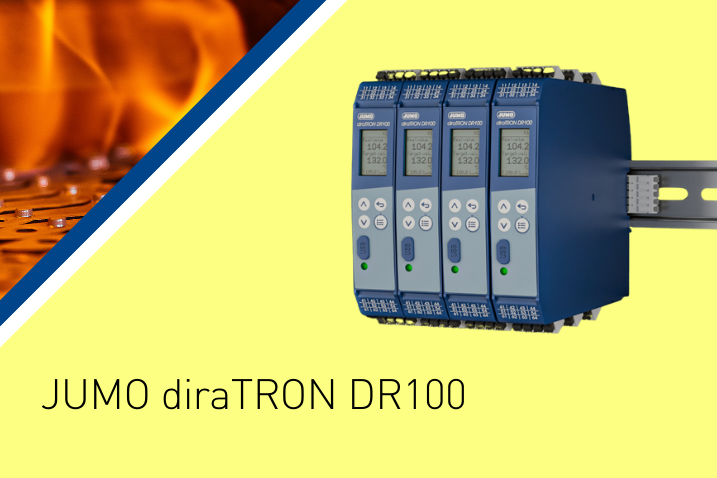

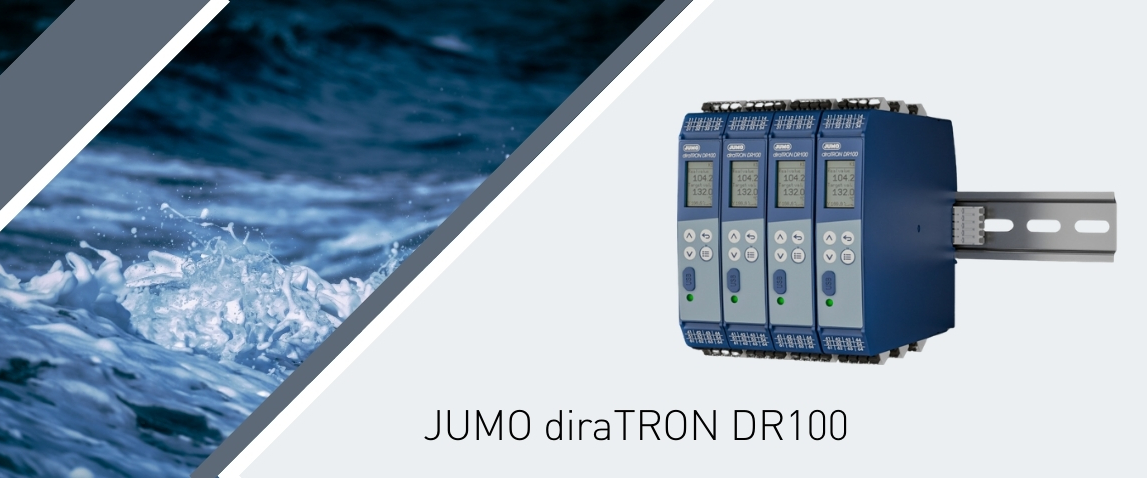

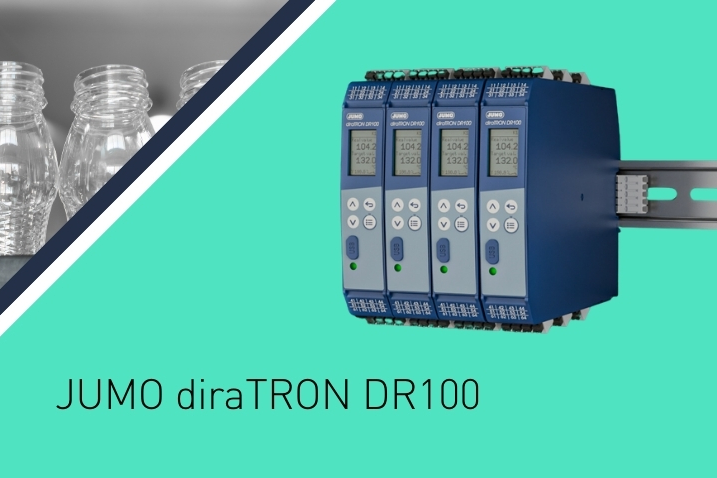

JUMO diraTRON DR100 jako regulator temperatury w elektrycznych podgrzewaczach przepływowych

W opisanych powyżej aplikacjach kluczowy jest dobór regulatora, który da się bezpośrednio dopasować do realiów instalacji. W tym przypadku sprawdza się sterownik do montażu na szynie DIN JUMO diraTRON DR100, który może pełnić rolę lokalnego kontrolera temperatury bez konieczności rozbudowy układu o dodatkowe moduły pomiarowe czy sterujące.

Z punktu widzenia aplikacji przepływowej istotne jest, że DR100 wyposażono w uniwersalne wejście analogowe, umożliwiające bezpośrednie podłączenie przemysłowych czujników temperatury, takich jak Pt100 lub Pt1000. Regulator pracuje wówczas bezpośrednio na sygnale z czujnika umieszczonego na wylocie podgrzewacza, co skraca tor pomiarowy i ogranicza opóźnienia mające wpływ na jakość regulacji.

Uniwersalny sterownik na szynę DIN JUMO diraTRON DR100 może pracować jako regulator dwustanowy lub regulator PID, co pozwala dopasować sposób sterowania do charakterystyki instalacji i zastosowanego elementu wykonawczego. W elektrycznych podgrzewaczach przepływowych najczęściej wykorzystywana jest regulacja PID w połączeniu z modulacją mocy grzania, gdzie sygnał wyjściowy regulatora steruje elementem mocy odpowiedzialnym za załączanie grzałek. Takie rozwiązanie umożliwia płynne dostosowanie mocy do aktualnych warunków pracy i stabilizację temperatury w szerokim zakresie przepływów.

W praktyce istotną rolę odgrywają funkcje wspierające konfigurację regulatora:

• automatyczne strojenie PID, które dopasowuje parametry regulacji do rzeczywistej dynamiki podgrzewacza,

• rampa wartości zadanej, pozwalająca kontrolować narastanie temperatury podczas rozruchu lub zmian nastaw,

• monitoring wartości granicznych, zwiększający bezpieczeństwo instalacji w przypadku zakłóceń,

• tryb ręczny, ułatwiający testowanie toru sterowania i elementów wykonawczych,

• interfejs USB, wykorzystywany do szybkiej konfiguracji, archiwizacji oraz uruchomienia i serwisu,

• opcjonalny interfejs RS485 (Modbus), do integracji z nadrzędnym sterownikiem PLC lub systemem BMS i zdalnej zmiany wartości zadanej.

Dzięki takiej funkcjonalności JUMO diraTRON DR100 sprawdza się jako regulator temperatury do elektrycznego podgrzewacza przepływowego, który nie tylko realizuje samą regulację PID, ale również upraszcza uruchomienie instalacji i zapewnia stabilną, powtarzalną pracę w warunkach przemysłowych.

Architektura instalacji: regulator, element mocy i grzałka elektryczna oraz system nadrzędny

Regulator temperatury w elektrycznym podgrzewaczu przepływowym nie pracuje jako samodzielne urządzenie, lecz jako element całej pętli regulacji.

Typowa architektura układu obejmuje:

• czujnik temperatury umieszczony na wylocie podgrzewacza,

• regulator temperatury montowany na szynie DIN,

• element mocy odpowiedzialny za sterowanie grzałkami,

• same grzałki elektryczne, które przekazują energię do medium.

W praktyce przemysłowej standardem jest sterowanie grzałką SSR przez regulator PID. Generuje on sygnał sterujący, który nie zasila bezpośrednio grzałki, lecz kontroluje półprzewodnikowy element mocy. Takie rozwiązanie umożliwia szybką modulację mocy, eliminuje zużycie styków mechanicznych i pozwala precyzyjnie dostosować ilość dostarczanej energii do aktualnych warunków procesu.

JUMO diraTRON DR100 w takim układzie pełni rolę centralnego elementu decyzyjnego. Odbiera sygnał z czujnika temperatury, porównuje go z wartością zadaną i generuje sygnał wyjściowy sterujący elementem mocy. Dzięki montażowi na szynie DIN regulator naturalnie wpisuje się w strukturę szafy sterowniczej, a cała pętla regulacji pozostaje czytelna i łatwa w serwisowaniu, co wpływa na efektywne działanie.

Jak JUMO diraTRON DR100 pomoże w Twojej instalacji ogrzewaczy przepływowych?

W elektrycznych podgrzewaczach przepływowych o stabilności temperatury decydują detale. Nawet niewielkie zmiany w konfiguracji pętli regulacji mogą znacząco poprawić powtarzalność procesu i ograniczyć niepożądane wahania.

Jeśli w Twojej instalacji występują problemy ze stabilnością, długim czasem reakcji lub uruchomieniem regulacji, warto przeanalizować całą architekturę sterowania. Skontaktuj się z zespołem JUMO! Pomożemy Ci dobrać i skonfigurować regulator temperatury oraz elementy wykonawcze tak, aby układ pracował efektywnie, stabilnie i przewidywalnie w rzeczywistych warunkach procesu.
