Stopień ochrony IP – co to znaczy?

Stopnie ochrony, znane również jako normy IP (Ingress Protection), to standardy międzynarodowe używane do określania poziomu ochrony, jaką urządzenie oferuje przed wnikaniem ciał obcych, takich jak kurz i woda. Są one zdefiniowane w międzynarodowym standardzie IEC 60529.

Kod IP

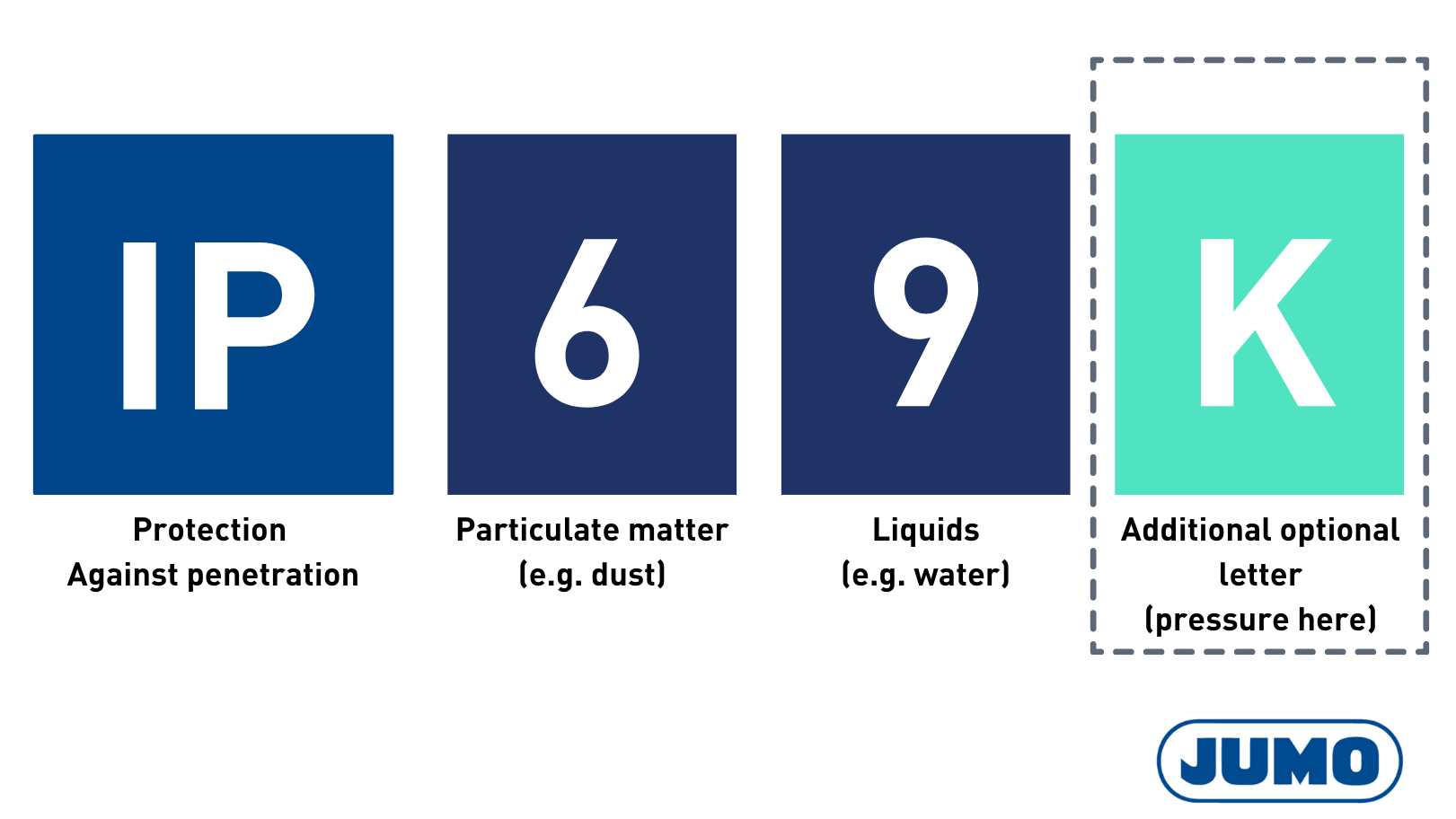

Kod stopnia ochrony IP jest zawsze złożony z niezmiennego symbolu literowego "IP", po którym następują dwie cyfry charakterystyczne. W niektórych przypadkach, na końcu kodu mogą pojawić się dodatkowe dwie litery - dodatkowa i uzupełniająca. Gdy nie ma potrzeby określania konkretnej cyfry charakterystycznej, zastępuje się ją literą "X".

Pierwsza cyfra w kodzie IP odnosi się do stopnia ochrony przed ciałami stałymi, a druga – przed wodą. Stopnie ochrony mieszczą się w przedziale od IP0 do IP69; im wyższa liczba, tym lepiej chroniony jest produkt lub urządzenie.

Norma IP69 – co oznacza? Całkowita ochrona przed pyłem i silnym strumieniem wody

IP69 to stopień ochrony nadawany urządzeniom elektrycznym lub mechanicznym, który wskazuje najwyższy stopień ochrony przed kurzem, brudem, wilgocią i innymi czynnikami środowiskowymi. Jest to najwyższy poziom dostępny dla produktów i wskazuje na całkowitą pyłoszczelność, a także odporność na strumienie wody pod wysokim ciśnieniem. Ocena ta jest niezwykle ważna w branżach takich jak przetwórstwo żywności, sprzęt rolniczy, maszyny budowlane, sprzęt medyczny, elektronarzędzia, systemy oświetleniowe i wiele innych, w których produkty muszą być odporne na trudne warunki środowiskowe.

Informację tą można odczytać z cyfr kodu:

• 6 - oznacza całkowitą ochronę przed przed jakimkolwiek dotknięciem niebezpiecznych części i wnikaniem pyłu
• 9 - oznacza ochronę przed zalaniem silną strugą wody pod ciśnieniem (80-100 bar i temp. +80 °C)

IP69K – dodatkowa ochrona w aplikacjach o zwiększonym ciśnieniu i wysokiej temperaturze

Jak już wspominaliśmy, na końcu kodu może pojawić się jedna lub dwie dodatkowe litery. Tak jest w przypadku stopnia ochrony IP69K, który oznacza ochronę przed wysokim ciśnieniem wody podczas czyszczenia strumieniowego/parowego. Stopień ochrony IP69K jest zdefiniowany w normie DIN 40050-9, która jest rozszerzeniem międzynarodowego standardu IEC 60529.

W przypadku stopnia ochrony IP69K, urządzenie jest testowane pod kątem odporności na mycie wodą pod wysokim ciśnieniem i wysoką temperaturą. Konkretnie, test polega na zastosowaniu strugi wody o ciśnieniu 100 barów, skierowanej na urządzenie pod kątem 0°, 30°, 60° i 90° z odległości 10-15 cm, przy temperaturze wody 80°C, przez co najmniej 3 minuty. Jeżeli urządzenie przetrwa ten test bez wnikania wody do środka, otrzymuje stopień ochrony "9K".

IP69 IP69K – zastosowanie

Litera "K" w oznaczeniu IP69K pochodzi od niemieckiego słowa "Kraftfahrzeug", co oznacza "pojazd silnikowy". Ten stopień ochrony został pierwotnie wprowadzony w Niemczech dla urządzeń stosowanych w pojazdach, takich jak samochody czy ciężarówki, które są często myte pod wysokim ciśnieniem. Dziś, stopień ochrony IP69K jest stosowany w wielu różnych sektorach przemysłu (m.in. spożywczym, farmaceutycznym oraz rolniczym), nie tylko w motoryzacji.

Jak osiągnąć poziom ochrony IP69?

Aby spełnić wymagania stopnia ochrony IP69, producenci muszą zapewnić, że wszystkie komponenty używane w procesie produkcyjnym są zaprojektowane tak, aby były bardzo trwałe i wodoodporne. Obejmuje to stosowanie materiałów odpornych na korozję i zużycie w wyniku wibracji, a także uszczelnianie komponentów za pomocą uszczelek ochronnych.

Ponadto producenci powinni również stosować obudowy o stopniu ochrony IP dla wszystkich odsłoniętych części, aby chronić je przed kurzem, brudem, wilgocią i innymi czynnikami zewnętrznymi. Oprócz ochrony przed niepożądanymi cząsteczkami i cieczami, środki te mogą również pomóc chronić wrażliwą elektronikę przed zwarciami.

Proces testowania

Producenci muszą być świadomi rygorystycznego procesu testowania wymaganego do uzyskania stopnia ochrony IP69. Aby uzyskać tę ocenę, urządzenie lub sprzęt musi przejść serię testów, które oceniają jego zdolność do wytrzymywania różnych warunków środowiskowych i ciśnień. Testy te obejmują zanurzenie w kurzu i pyle, zanurzenie w wodzie (w tym polewanie strugą wody o zwiększonym ciśnieniu i ciągłe zanurzenie), testy wstrząsów mechanicznych, odporności na korozję, wytrzymałości temperaturowej i inne. W związku z tym uzyskanie klasy IP69 wymaga dużej dbałości o szczegóły w całym procesie projektowania, a także rygorystycznych protokołów testowych przed przyznaniem certyfikatu.

Norma IP 69 – korzyści zastosowania w przemyśle

Urządzenia o stopniu ochrony IP69 oferują liczne korzyści w przemyśle, takie jak wysoka ochrona przed kurzem, brudem i wilgocią, zapewniając niezawodność w ekstremalnych warunkach. Pomagają zapobiegać zwarciom spowodowanym kontaktami z wodą, co ogranicza kosztowne naprawy. Dzięki trwałości i wodoodporności komponentów, urządzenia te są bardziej wydajne i długowieczne. Proces testowania IP69 daje konsumentom pewność, że ich produkt wytrzyma ekstremalne warunki środowiskowe, co przyczynia się do rosnącej popularności tych produktów w różnych branżach przemysłowych.

Zastosowanie urządzeń z IP69 w przemyśle

Przemysł motoryzacyjny i kolejowy

Jednym z najczęstszych zastosowań produktów o stopniu ochrony IP69 jest przemysł motoryzacyjny. Samochody zawierają wiele komponentów, które muszą wytrzymywać ekstremalne temperatury, wstrząsy i wibracje, pozostając jednocześnie sprawnymi. Podobnie sytuacja wygląda w przemyśle kolejowym, dlatego też, odpornyna drgania i wibracje rezystancyjny czujnik temperatury z wtyczką JUMOVIBROTEMP z ochroną IP69K oraz nowy JUMOrailTEMP z ochroną IP69 są optymalnymi rozwiązaniami do tego zastosowania.

Przemysł farmaceutyczny i spożywczy

W przemyśle farmaceutycznym i spożywczym, urządzenia są często narażone na procesy sterylizacji, które wymagają odporności na wysokie ciśnienie i temperatury. Dlatego też, wodoodpornyczujnik temperatury do autoklawu i maszyn JUMO PLASTOSENS T03 oraz wodoodpornyrezystancyjny czujnik temperatury w wykonaniu paroszczelnym JUMO STEAMTEMP z ochroną IP69K są, ze względu na swoją całkowitą szczelność, często wybierane przez naszych klientów do zastosowań sterylizacyjnych, autoklawów, procesów SIP i CIP. Do pomiaru przepływu w tych branżach, polecamy naszą nowość – przpeływomierzelektromagnetyczny JUMO flowTRANS MAG H20 z IP69.

Przemysł maszynowy

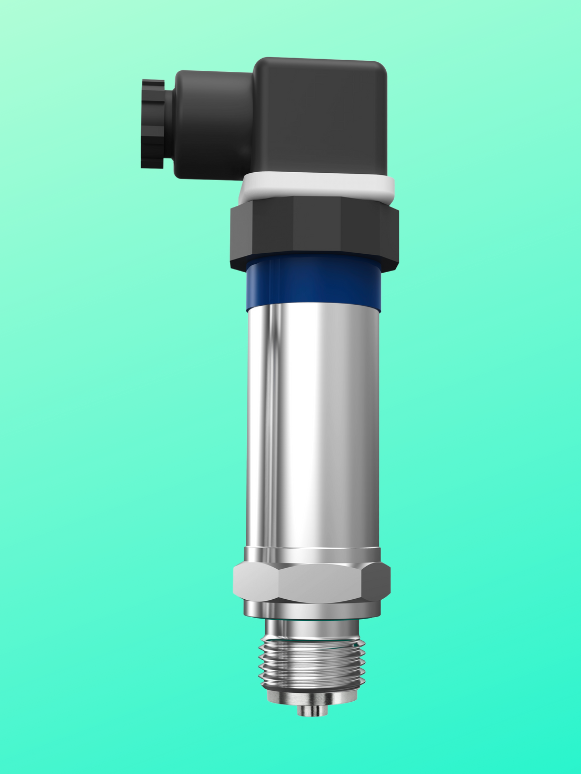

Również przemyśle budowy maszyn i urządzeń, urządzenia są narażone na ekstremalne warunki. Z tą myślą zaprojektowany został przetwornikciśnienia JUMO TAROS S47 P z ochroną IP69 do precyzyjnego pomiaru ciśnienia względnego i bezwzględnego w mediach ciekłych i gazowych.

Inne branże, które w dużym stopniu polegają na produktach o stopniu ochrony IP69, obejmują sprzęt rolniczy, sprzęt medyczny, elektronarzędzia i systemy oświetleniowe. W sprzęcie rolniczym części o stopniu ochrony IP69 zapewniają dodatkową warstwę ochrony przed żrącymi chemikaliami stosowanymi w rolnictwie, jednocześnie utrzymując wydajność operacyjną w trudnych warunkach pogodowych. W sprzęcie medycznym, takim jak skanery MRI i CT, stopień ochrony IP 69 pomaga zmniejszyć ryzyko usterek elektrycznych spowodowanych wilgocią lub brudem gromadzącym się wewnątrz obudowy urządzenia.

Oznaczenia IP69 i IP69K – podsumowanie

IP69 oznacza najwyższy stopień ochrony przed wodą, kurzem, brudem i wstrząsami. Oznaczenie IP69K mówi nam, że urządzenia uzyskały dodatkowy stopień ochrony do mycia pod wysokim ciśnieniem. Aby uzyskać te certyfikaty, producenci muszą stosować bardzo trwałe materiały i komponenty oraz uszczelnienia. Ponadto, muszą one przejść rygorystyczny proces testowania, który obejmuje zanurzenie w kurzu i brudzie, traktowanie strumieniami wody pod ciśnieniem pod różnymi kątami, testy wstrząsów mechanicznych, odporności na korozję i wytrzymałości temperaturowej.

Korzyści płynące ze stosowania urządzeń o stopniu ochrony IP69 obejmują najwyższą ochronę przed czynnikami środowiskowymi, takimi jak kurz, brud i wilgoć, a także lepszą wydajność i mniejsze nakłady na naprawy. Doprowadziło to do wzrostu popularności w różnych branżach, takich jak motoryzacja, kolejnictwo, farmaceutyka, przetwórstwo spożywcze, sprzęt rolniczy i sprzęt medyczny.

Szukasz urządzeń pomiarowych ze stopniami ochrony IP69 i IP69K? Skontaktuj się z JUMO i otrzymaj ofertę!
