Przetwornik ciśnienia jest urządzeniem, które mierzy ciśnienie cieczy lub gazu w rurociągu lub zbiorniku. Jego działanie polega na przekształceniu tej wartości fizycznej w elektroniczny sygnał wyjściowy, który może być odbierany przez urządzenia do monitorowania i sterowania. Przetworniki wykorzystywane są wszędzie w przemyśle, gdzie ważny jest dokładny pomiar ciśnienia, od rafinerii ropy naftowej po zakłady przetwórstwa w przemyśle spożywczym.
Dokładność jest jednym z najważniejszych elementów, jeśli chodzi o przetworniki ciśnienia. Odnosi się do tego, jak dobrze ciśnienie jest mierzone i raportowane przez przetwornik ciśnienia w jego sygnale wyjściowym w odniesieniu do rzeczywistego ciśnienia.
Pomyśl o tym jak o strzelcu celującym w dziesiątkę – każdy strzał powinien trafić w cel z dokładnością co do centymetra. Jest to tak ważne w pomiarach ciśnienia, ponieważ nawet niewielki błąd w pomiarach może mieć poważne konsekwencje w wielu aplikacjach przemysłowych.
Weźmy na przykład przemysł naftowy i gazowy, gdzie niewielkie różnice w odczytach ciśnienia mogą potencjalnie prowadzić do katastrofalnych wypadków. Dokładność przetwornika ciśnienia zapewnia więc nie tylko optymalną wydajność, ale także bezpieczeństwo.
Aby obliczyć dokładność, należy odjąć wartość zmierzoną od rzeczywistego ciśnienia, podzielić tę różnicę przez pełną skalę czujnika, a następnie pomnożyć przez 100, aby wyrazić wynik w procentach.

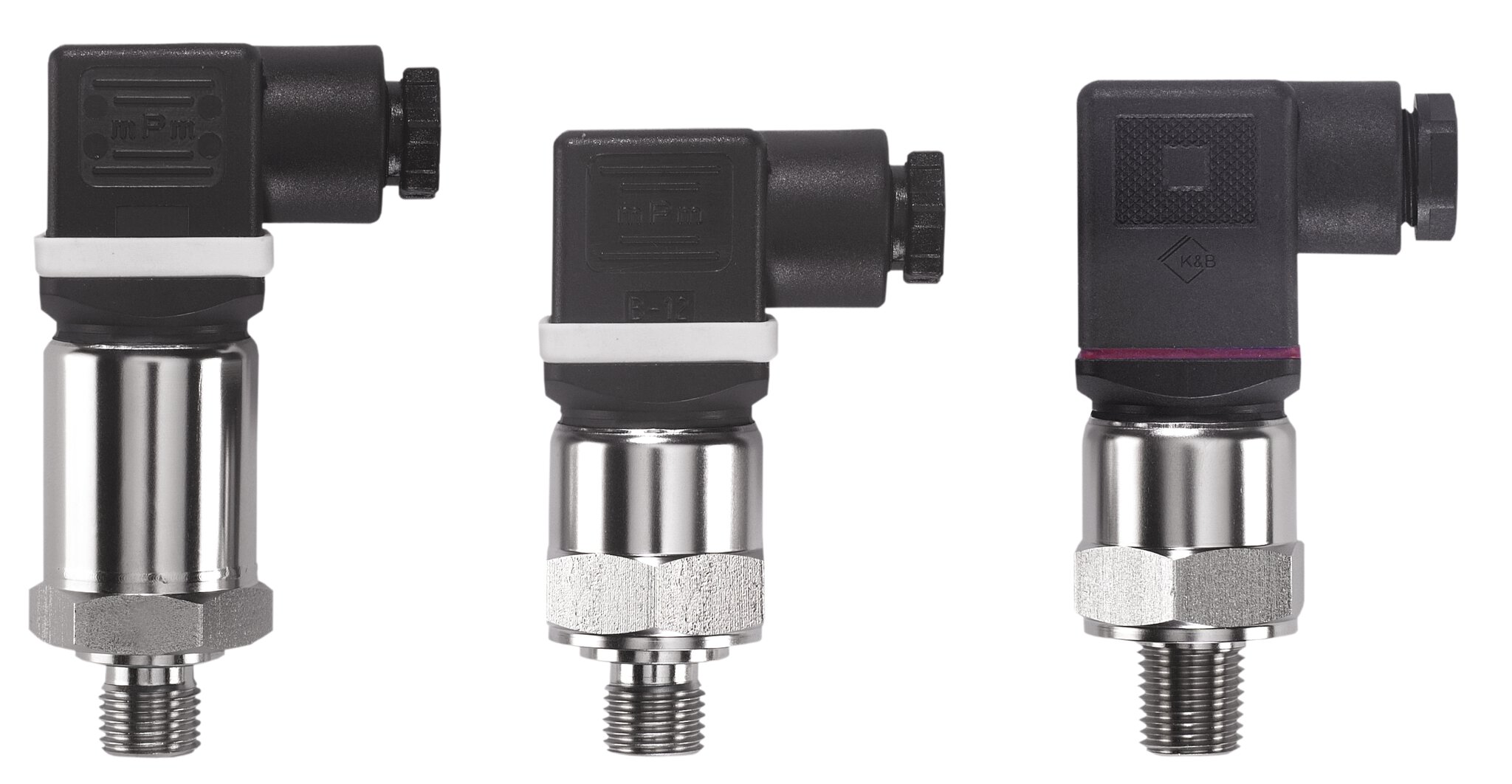

Dla lepszego zobrazowania weźmy przetwornik ciśnienia JUMO MIDAS S05, którego dokładność wynosi od 0,2 do 0,3%. Na przykład, jeśli rzeczywiste ciśnienie wynosi 100 PSI, czujnik może zapewnić odczyty w granicach od 0,2 do 0,3% tej wartości, co dałoby wartość od 99,8 do 100,3 PSI. Jest to wysoce niezawodny i precyzyjny czujnik, dzięki czemu nadaje się do różnych zastosowań, w których dokładne odczyty ciśnienia są krytyczne.
Precyzja odnosi się do stopnia zgrupowania odczytów czujnika. Im ściślej są one skupione, tym bardziej precyzyjny przetwornik ciśnienia, którego pomiary są powtarzalne. Na przykład, jeśli przetwornik ciśnienia konsekwentnie odczytuje 100 psi, gdy jest wystawiony na działanie ciśnienia 100 psi, można go uznać za precyzyjny w swoich odczytach.
Rozdzielczość czujnika ciśnienia często mylona jest z jego dokładnością. Rozdzielczość odnosi się do tego, jak dokładnie przetwornik ciśnienia może mierzyć ciśnienie i zmiany w czasie, podczas gdy dokładność odnosi się do różnicy między tym, co mierzysz, a jego prawdziwą wartością.
Innymi słowy, rozdzielczość określa to jak mała zmiana w ciśnieniu może być wykryta przez przetwornik. Jest ona podobna do ostrości obiektywu aparatu fotograficznego lub czystości nagrania dźwiękowego. Wyższa rozdzielczość oznacza większą czułość i szczegółowość pomiarów ciśnienia. Tak więc, jeśli musisz uzyskać naprawdę szczegółowe odczyty ciśnienia, zwróć uwagę na ten parametr i wybierz odpowiednie urządzenia pomiarowe!
Wreszcie, dochodzimy do kwestii dryfu w przetwornikach ciśnienia. Dryf występuje, gdy odczyty przetwornika stopniowo zmieniają się w czasie z powodu czynników takich jak zmiany temperatury lub warunków otoczenia. Pomyśl o tym jak o samochodzie, który lekko zbacza z kursu podczas długiej podróży.
Na przykład, przetwornik ciśnienia może rozpocząć pracę z dokładnym odczytem 100 psi, ale z powodu dryfu jego odczyt może powoli spadać i ostatecznie po pewnym czasie osiągnąć 97 psi. Może to stanowić poważny problem w warunkach przemysłowych, gdzie dryf może prowadzić do znacznych błędów i strat.
Aby zapobiec dryfowi przetwornika ciśnienia, zadbaj o prawidłową instalację, regularne serwisowanie oraz kompensację temperatury.
Utrzymanie stałej jakości działania przetwornika ciśnienia jest niezbędne dla każdej aplikacji, która wymaga precyzyjnych pomiarów. Po pierwsze, upewnij się, że jest on prawidłowo zainstalowany i skalibrowany. Utrzymuj go także w czystości i chroń przed czynnikami środowiskowymi, takimi jak brud, wilgoć i ekstremalne temperatury. Pamiętaj również o regularnym serwisowaniu i sprawdzaniu urządzenia – pomoże to zidentyfikować wszelkie problemy, zanim staną się katastrofą!
Nie ma innego rozwiązania – jeśli chcesz, żeby Twoje przetworniki ciśnienia działały jak najlepiej, musisz je regularnie kalibrować. Jeśli jest wykonana prawidłowo, dostarcza ona informacji, dzięki którym zapobiegniesz fałszywym odczytom i skompensujesz błędy pomiarowe. Dbając o regularne, okresowe wzorcowanie, uzyskasz więc wiarygodne dane i unikniesz przestojów.
Podsumowując, dokładność, precyzja, rozdzielczość i dryf to istotne aspekty przetworników ciśnienia, które musimy zrozumieć, aby zwiększyć ich wydajność. Ponadto, dzięki kalibracji i czynnościom konserwacyjnym, można nie tylko poprawić dokładność przetworników ciśnienia, ale także wydłużyć ich żywotność. Dodatkowo, pamiętaj, aby zawsze sprawdzić instalację przetworników ciśnienia pod kątem wszelkich możliwych usterek przed instalacją. Przestrzeganie tych wskazówek pomoże zagwarantować długie i dokładne działanie przetwornika ciśnienia. Powodzenia!
