Czym jest i jak działa sieć PROFINET?

W początkowych etapach tworzenia rozproszonych systemów sterowania dominowały proste interfejsy komunikacyjne, które były adaptacjami z systemów komputerowych czy też zastosowań w innych sektorach, takich jak lotnictwo. Jednak z upływem czasu te pierwotne interfejsy przeszły ewolucję, dając początek nowszym wersjom. Bazując na ich strukturze, powstały bardziej zaawansowane protokoły. Do takich początkowych interfejsów zaliczały się RS422 / RS485, a wśród rozwiniętych protokołów znalazły się Modbus RTU, Profibus DP czy Genius.

Profinet to protokół komunikacyjny zaprojektowany specjalnie dla potrzeb przemysłu, umożliwiający skuteczną transmisję danych procesowych między różnymi elementami systemu, takimi jak kontrolery, moduły IO czy napędy. Profinet wykorzystuje technologię Ethernetu przemysłowego, która umożliwia integrację różnorodnych urządzeń - od czujników i przycisków po zaawansowane konwertery i moduły wyjściowe. Jednym z popularnych zastosowań Profinet jest wersja IO, która jest dedykowana do komunikacji między sterownikami a modułami wejść/wyjść.

PROFINET a PROFIBUS – czym się różnią?

Profinet i Profibus to dwa różne standardy komunikacji przemysłowej stworzone przez tę samą organizację. Profibus jest klasyczną szeregową siecią polową, podczas gdy Profinet jest uniwersalną siecią komunikacyjną opartą na przemysłowym standardzie Ethernetu. Obydwie sieci są przeznaczone do pracy w trudnych warunkach przemysłowych, takich jak kurz, wilgotność czy zakłócenia elektromagnetyczne. Jednak Profinet oferuje znacznie wyższą prędkość transmisji, sięgającą 100 Mbit/s, podczas gdy Profibus jest ograniczony do 12 Mbit/s. Co więcej, Profinet może obsługiwać więcej urządzeń w sieci w porównaniu z Profibus. Co więcej, Maksymalna liczba urządzeń w sieci Profinet może wynosić 256, a w sieci Profibus 126.

Chociaż obie technologie mają wiele wspólnych cech, takich jak wykorzystanie plików GSD do definiowania sprzętu, różnią się one w wielu aspektach. Profinet korzysta z zalet nowoczesnej technologii Ethernet, takiej jak większa przepustowość, większy rozmiar wiadomości i nieograniczona przestrzeń adresowa. Dzięki modelowi dostawca/odbiorca Profinet jest również szybszy i bardziej efektywny. W przeciwieństwie do Profibus, który korzysta z podejścia Master-Slave, Profinet pozwala każdemu urządzeniu komunikować się w dowolnym momencie, dzięki czemu jest bardziej elastyczny i skalowalny.

W skrócie, choć obie technologie mają swoje miejsce w przemyśle, Profinet oferuje więcej zaawansowanych funkcji i jest bardziej przyszłościowy dzięki wykorzystaniu standardowej sieci Ethernet.

Rodzaje urządzeń w sieci PROFINET

W strukturze Profinet możemy wyróżnić trzy główne komponenty: centralę (IO-Controller, np. sterownik PLC), moduł (IO-Device np. wyspa IO) oraz jednostkę monitorującą (IO-Supervisor np. komputer ze środowiskiem programistycznym). Centrala działa jako główny moduł zarządzający, odpowiedzialny za koordynację komunikacji i ustawień w sieci Profinet. Pełni funkcję huba, zbierając i dystrybuując dane do innych urządzeń oraz odbierając informacje zwrotne, które mogą obejmować dane operacyjne czy alarmy.

Moduł Profinet (IO-Device), nazywany również jednostką wejścia/wyjścia, jest odpowiedzialny za gromadzenie sygnałów, zarówno cyfrowych, jak i analogowych, i przekazywanie ich do centrali. W odpowiedzi, może też prezentować dane dostarczone przez centralę w postaci sygnałów.

Natomiast IO-Supervisor to zazwyczaj stacja robocza z dedykowanym oprogramowaniem, które umożliwia konfigurację początkową urządzeń Profinet oraz monitorowanie i diagnostykę całej sieci.

PROFINET w sterownikach PLC

Profinet, będący standardem komunikacji przemysłowej opartym na Ethernet, znalazł szerokie zastosowanie w świecie PLC (Programowalnych Sterowników Logicznych). Oto kilka kluczowych aspektów dotyczących wykorzystania Profinet w kontekście PLC:

1. Szybka i deterministyczna komunikacja i wymiana danych: Dzięki Profinet, PLC mogą komunikować się z innymi urządzeniami w czasie rzeczywistym, co jest kluczowe dla wielu procesów przemysłowych, gdzie opóźnienia mogą prowadzić do poważnych problemów. Determinizm Profinet gwarantuje, że dane zostaną przesłane w określonym, przewidywalnym czasie.

2. Modularność i skalowalność: Profinet umożliwia łatwe dodawanie i usuwanie urządzeń z sieci bez konieczności przerywania działania systemu. Dzięki temu systemy PLC mogą być łatwo rozbudowywane i dostosowywane do zmieniających się potrzeb.

3. Zaawansowana diagnostyka: Profinet oferuje zaawansowane narzędzia diagnostyczne, które pozwalają na monitorowanie stanu sieci i podłączonych do niej urządzeń. W przypadku PLC, pozwala to na szybkie wykrywanie i rozwiązywanie problemów, co zwiększa niezawodność całego systemu.

4. Integracja z innymi systemami: Dzięki Profinet, PLC mogą łatwo komunikować się z innymi systemami i urządzeniami, takimi jak HMI, napędy, czujniki czy roboty przemysłowe. Umożliwia to tworzenie zintegrowanych systemów automatyki przemysłowej.

5. Bezpieczeństwo: Profinet oferuje zaawansowane mechanizmy zabezpieczeń, które chronią komunikację przed nieautoryzowanym dostępem, atakami czy zakłóceniami. W kontekście PLC, zapewnia to bezpieczne i niezawodne przesyłanie danych.

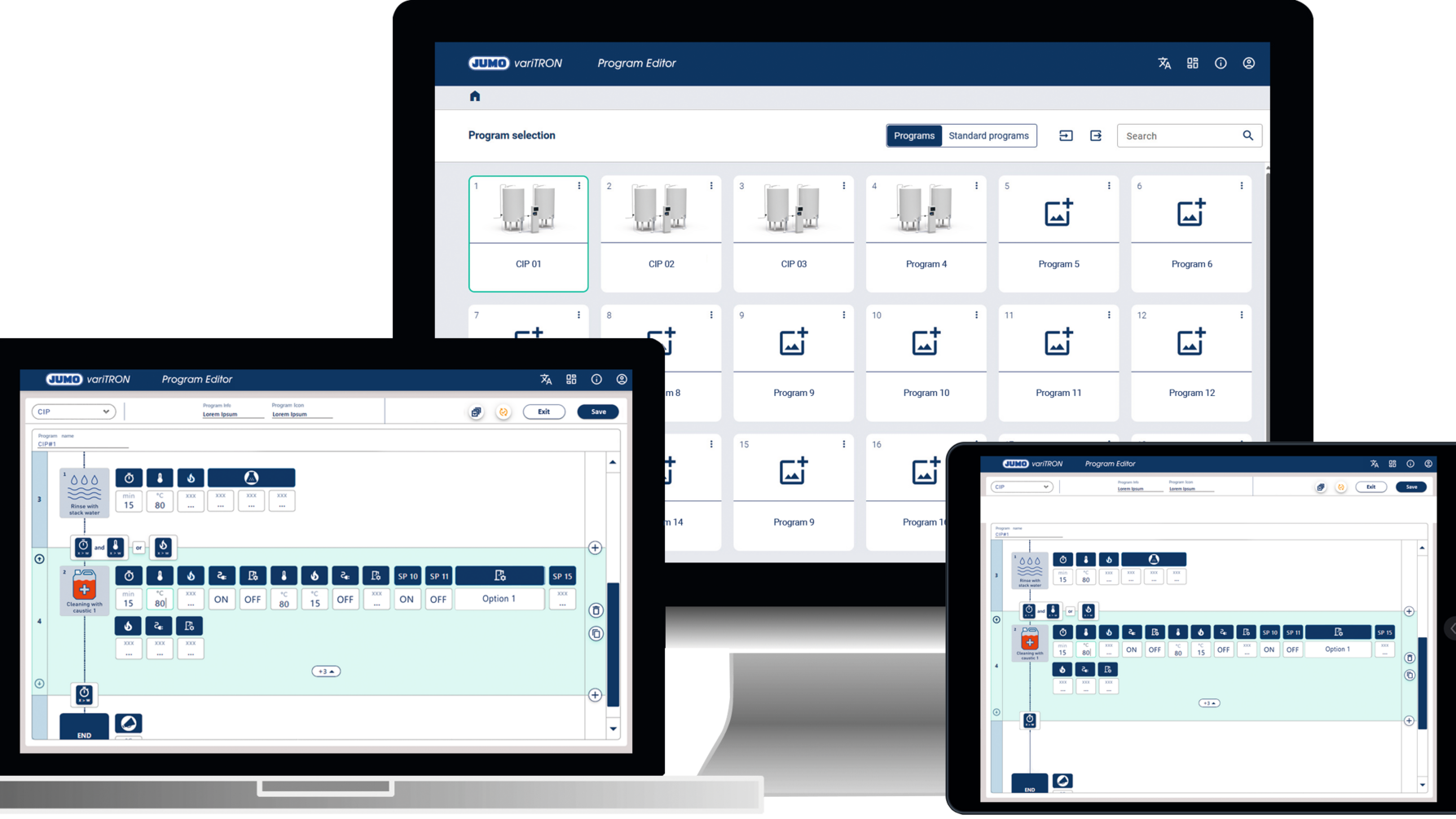

Podsumowując, Profinet stał się nieodłącznym elementem nowoczesnych systemów PLC, oferując szybką, niezawodną i bezpieczną komunikację w środowisku przemysłowym. Dzięki niemu, PLC stają się bardziej elastyczne, wydajne i łatwe w zarządzaniu, co przekłada się na lepszą efektywność i konkurencyjność zakładów produkcyjnych. Jest on, obok EtherCAT Master, Ethernet, RS232/RS485, jednym z nowoczesnych interfejsów komunikacyjnych sterownika PLC JUMO variTRON 500.

Zastosowania PROFINET w przemyśle

1. Automatyzacja produkcji: Profinet odgrywa kluczową rolę w nowoczesnej automatyzacji produkcji. Dzięki szybkiej i deterministycznej komunikacji, pozwala na precyzyjne sterowanie maszynami i urządzeniami w czasie rzeczywistym. Umożliwia to optymalizację procesów, zwiększenie wydajności i jakości produkcji oraz redukcję kosztów. Współpraca z robotami, systemami wizyjnymi czy zaawansowanymi jednostkami sterującymi staje się prostsza i bardziej efektywna.

2. Monitorowanie i kontrola procesów przemysłowych: Profinet umożliwia ciągłe monitorowanie i kontrolę procesów przemysłowych. Dzięki zdolności do przesyłania dużych ilości danych w krótkim czasie, inżynierowie i operatorzy mogą na bieżąco śledzić stan maszyn, przepływ materiałów czy parametry procesów. W przypadku jakichkolwiek nieprawidłowości, system może automatycznie interweniować lub powiadamiać odpowiednie osoby.

3. Integracja systemów i urządzeń: W wielu zakładach przemysłowych istnieje potrzeba integracji różnych systemów i urządzeń w jedną spójną sieć. Profinet, dzięki swojej elastyczności i zdolności do współpracy z innymi standardami, umożliwia łatwą integrację różnorodnych komponentów – od prostych czujników po zaawansowane systemy sterowania.

4. Wsparcie dla technologii IoT w przemyśle: Internet Rzeczy (IoT) rewolucjonizuje przemysł, umożliwiając zbieranie, analizę i wykorzystanie ogromnych ilości danych w celu optymalizacji produkcji. Profinet, jako zaawansowany standard komunikacyjny, jest idealnie przystosowany do wspierania technologii IoT. Umożliwia bezproblemowe połączenie urządzeń z chmurą czy lokalnymi bazami danych, co pozwala na lepsze wykorzystanie informacji w procesach decyzyjnych.

Wspomniane zastosowania pokazują, jak wszechstronne i kluczowe dla przemysłu są możliwości oferowane przez Profinet. Dzięki niemu zakłady produkcyjne stają się bardziej inteligentne, efektywne i konkurencyjne na globalnym rynku.
