Dlaczego zgrzewanie tworzyw sztucznych to proces przemysłowy o wąskim oknie temperaturowym?

Proces zgrzewania polega na uplastycznieniu materiału termoplastycznego i jego trwałym połączeniu pod wpływem temperatury oraz docisku. Tworzywa takie jak PP, PE, PVC czy PET charakteryzują się jednak stosunkowo wąskim zakresem temperatur roboczych. Za niska ich wartość skutkuje niedostatecznym uplastycznieniem i słabą spoiną, natomiast zbyt wysoka prowadzi do degradacji materiału, przypaleń lub deformacji.

Dodatkowym wyzwaniem jest duża bezwładność cieplna elementów grzewczych – listw, płyt czy narzędzi zgrzewających – oraz zmienne warunki pracy wynikające z cykliczności procesu, różnych grubości materiału czy zmiany tworzywa. W praktyce oznacza to konieczność ciągłej, precyzyjnej korekty mocy grzałki, aby utrzymać temperaturę w dopuszczalnym zakresie.

Dlaczego regulator temperatury PID jest standardem w maszynach do zgrzewania?

Proste regulatory dwustanowe typu ON/OFF nie są w stanie sprostać omawianym wymaganiom. Ich działanie prowadzi do oscylacji temperatury wokół wartości zadanej, co w procesach zgrzewania jest szczególnie niepożądane. Zaawansowane regulatory procesowe PID pozwalają na płynne sterowanie mocą grzałki, kompensując straty ciepła i zmiany obciążenia procesu.

W maszynach do zgrzewania tworzyw regulacja PID stała się standardem, ponieważ:

• stabilizuje temperaturę minimalizując oscylacje wokół wartości zadanej,

• skraca czasy nagrzewania i stabilizacji,

• poprawia powtarzalność cyklu produkcyjnego.

W aplikacjach dedykowanych, gdzie nie ma potrzeby stosowania rozbudowanego sterownika PLC, funkcję głównego elementu układu regulacji temperatury pełni kompaktowy regulator PID – taki jak JUMO favoTRON.

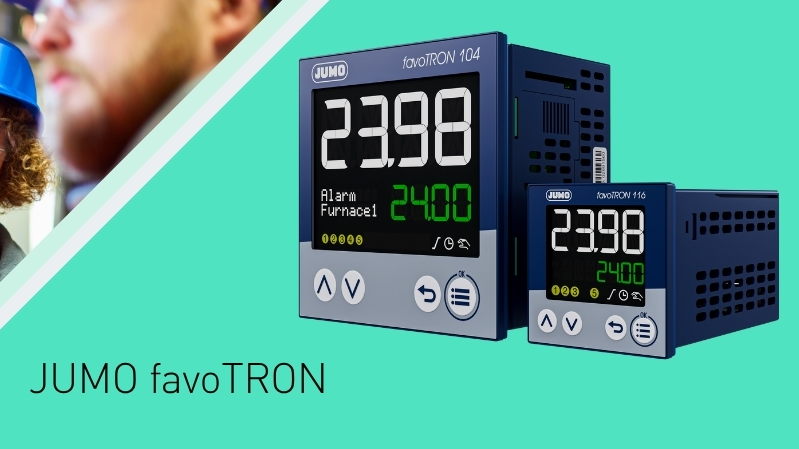

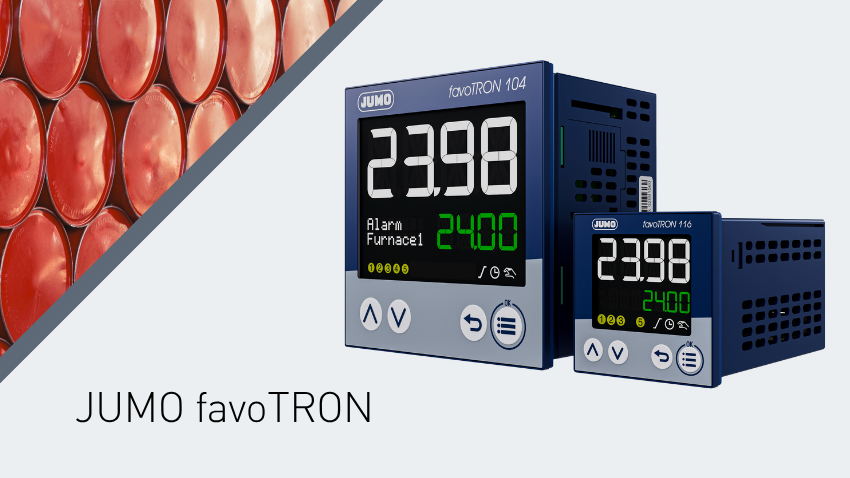

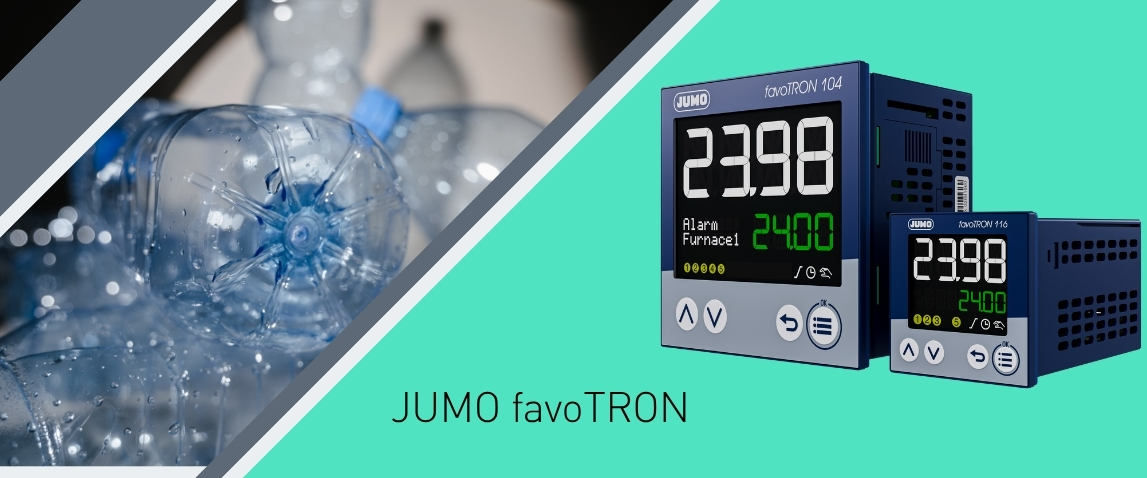

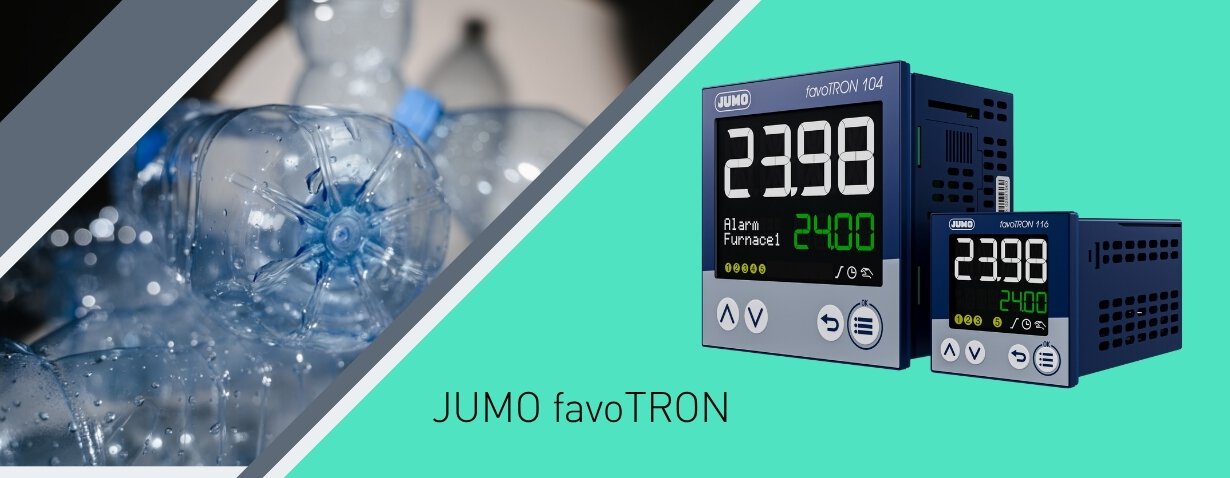

Regulator PID JUMO favoTRON jako centrum regulacji temperatury w zgrzewaniu tworzyw sztucznych

W typowej maszynie do zgrzewania regulator temperatury z algorytmem PID odpowiada za pomiar temperatury narzędzia, jej porównanie z wartością zadaną oraz odpowiednie sterowanie elementem grzejnym. JUMO favoTRON opracowano właśnie z myślą o takich aplikacjach.

Urządzenie wyposażono w uniwersalne wejście analogowe, które obsługuje najczęściej stosowane w zgrzewaniu czujniki temperatury – Pt100, Pt1000 oraz termopary (m.in. K, J, L, S), a także sygnały 0–10 V i 0(4)–20 mA. Dzięki temu możliwa jest zarówno łatwa integracja w nowych maszynach, jak i modernizacja istniejących konstrukcji bez konieczności zmiany aparatury pomiarowej.

JUMO favoTRON może pracować zarówno jako regulator dwustanowy (ON/OFF), a także jako regulator PID w konfiguracji dwu- lub trójstanowej, co daje producentom maszyn dużą swobodę projektową. Funkcja autotuningu ułatwia szybkie uruchomienie maszyny i dostosowanie parametrów regulacji do konkretnego narzędzia oraz rodzaju tworzywa.

Sterowanie elementami grzewczymi i bezpieczeństwo procesu zgrzewania

W maszynach do zgrzewania tworzyw sztucznych elementy grzejne są najczęściej sterowane za pomocą przekaźników lub przekaźników półprzewodnikowych (SSR). JUMO favoTRON oferuje do czterech wyjść przekaźnikowych o obciążalności 3 A oraz wyjście logiczne 0/14 V, idealne do sterowania SSR. Pozwala to na precyzyjne, bezstykowe sterowanie mocą grzałki oraz wyraźne rozdzielenie funkcji regulacyjnych i bezpieczeństwa.

Istotnym wyróżnikiem regulatora jest funkcja monitorowania pętli regulacji. Umożliwia ona wykrycie błędów układu grzewczego, takich jak uszkodzenie grzałki czy przerwa w obwodzie czujnika. W połączeniu z trzema niezależnymi monitorami wartości granicznych stanowi to skuteczne zabezpieczenie procesu zgrzewania, chroniące narzędzie, materiał i operatora.

Cykl zgrzewania – więcej niż utrzymanie stałego parametru temperatury

W wielu aplikacjach zgrzewania proces nie ogranicza się do utrzymania jednej wartości temperatury. Obejmuje on fazę kontrolowanego nagrzewania, stabilizacji oraz chłodzenia. JUMO favoTRON oferuje funkcję rampy temperatury oraz prosty programator 8‑sekcyjny, dzięki którym możliwe jest odwzorowanie takich profili temperaturowych bez stosowania dodatkowych systemów sterowania.

Rozwiązanie to pozwala:

• ograniczyć naprężenia w materiale,

• poprawić jakość zgrzewania i estetykę produktu końcowego,

• zwiększyć wydajność i powtarzalność całego cyklu produkcyjnego.

Kompaktowa forma i łatwa integracja – szczególnie istotne z perspektywy inżyniera automatyki przemysłowej

Z punktu widzenia producentów maszyn istotna jest również kompaktowa forma urządzenia. JUMO favoTRON dostępny jest w standardowych formatach 48 × 48 mm oraz 96 × 96 mm, co ułatwia integrację w istniejących wycięciach panelowych. Krótka głębokość montażowa, sprężynowe zaciski PUSH‑IN oraz konfiguracja przez USB‑C bez zewnętrznego zasilania przekładają się na szybszy montaż i uruchomienie maszyn, a w efekcie – skuteczniejszą automatyzację.

Planujesz modernizację maszyny do zgrzewania tworzyw sztucznych i potrzebujesz stabilnej, kompaktowej regulacji temperatury bez stosowania PLC? A może projektujesz cały system automatycznej regulacji temperatury od podstaw?

Skontaktuj się z nami! Nasi inżynierowie pomogą Ci dobrać konfigurację regulatora favoTRON dopasowaną do Twojej maszyny i procesu zgrzewania tworzyw sztucznych.
