Co to jest gwint?
Gwinty toelementy łączące, stosowane w budowie maszyn. Są to śrubowe nacięcia na powierzchni walcowej. Występują w bardzo dużej ilości odmian, zależnie od m.in. rozmiaru, kształtu, pochylenia czy umiejscowienia.
xl
landscape
PORADNIK
Gwint 1/4 – jakie są rodzaje gwintów do przetworników ciśnienia?
Gwint 1/4 to jeden z najczęściej wykorzystywanych rodzajów gwintów. W poniższym wpisie dowiesz się, jaka jest jego szerokość i skok oraz w jakich przetwornikach ciśnienia JUMO występuje. Ponadto zdobędziesz wiedzę na takie tematy, jak oznaczenie gwintów oraz ich rodzaje.
"<table class=\"table jumo-table\" data-lexical-row-striping=\"false\"><tbody><tr dir=\"ltr\"><th dir=\"ltr\" colspan=\"2\"><p class=\"\" dir=\"ltr\"><span >Tabela gwintów calowych</span></p></th></tr><tr><td>Gwint</td><td>Ilość zwojów na cal</td></tr><tr><td>1/8″</td><td>28</td></tr><tr><td>1/4″</td><td>19</td></tr><tr><td>3/8″</td><td>19</td></tr><tr><td>1/2″</td><td>14</td></tr><tr><td>5/8″</td><td>14</td></tr><tr><td>3/4″</td><td>14</td></tr><tr><td>7/8″</td><td>14</td></tr><tr><td>1″</td><td>11</td></tr><tr><td>1 1/8″</td><td>11</td></tr><tr><td>1 1/4″</td><td>11</td></tr><tr><td>1 3/8″</td><td>11</td></tr><tr><td>1 1/2″</td><td>11</td></tr><tr><td>1 3/4″</td><td>11</td></tr><tr><td>2″</td><td>11</td></tr><tr><td>2 1/4″</td><td>11</td></tr><tr><td>2 1/2″</td><td>11</td></tr><tr><td>2 3/4″</td><td>11</td></tr><tr><td>3″\t11</td><td></td></tr><tr><td>3 1/4″\t11</td><td></td></tr><tr><td>3 1/2″\t11</td><td></td></tr><tr><td>3 3/4″\t11</td><td></td></tr><tr><td>4″\t11</td><td></td></tr></tbody></table>"
"<table class=\"table jumo-table\" data-lexical-row-striping=\"false\"><tbody><tr dir=\"ltr\"><th dir=\"ltr\" colspan=\"2\"><p class=\"\" dir=\"ltr\"><span >Tabela gwintów calowych</span></p></th></tr><tr><td>Gwint</td><td>Skok [mm]</td></tr><tr><td>1/8″</td><td>8.848</td></tr><tr><td>1/4″</td><td>11.89</td></tr><tr><td>3/8″</td><td>15.395</td></tr><tr><td>1/2″</td><td>19.172</td></tr><tr><td>5/8″</td><td>21.128</td></tr><tr><td>3/4″</td><td>24.658</td></tr><tr><td>7/8″</td><td>28.418</td></tr><tr><td>1″</td><td>30.931</td></tr><tr><td>1 1/8″</td><td>35.579</td></tr><tr><td>1 1/4″</td><td>39.592</td></tr><tr><td>1 3/8″</td><td>42.005</td></tr><tr><td>1 1/2″</td><td>45.485</td></tr><tr><td>1 3/4″</td><td>51.428</td></tr><tr><td>2″</td><td>57.296</td></tr><tr><td>2 1/4″</td><td>63.392</td></tr><tr><td>2 1/2″</td><td>72.866</td></tr><tr><td>2 3/4″</td><td>79.216</td></tr><tr><td>3″</td><td>85.566</td></tr><tr><td>3 1/4″</td><td>91.662</td></tr><tr><td>3 1/2″</td><td>98.012</td></tr><tr><td>3 3/4″</td><td>104.362</td></tr><tr><td>4″</td><td>110.712</td></tr></tbody></table>"
Gwint – rodzaje
Wyróżniamy wiele rodzajów gwintów. W poniższym zestawieniu przedstawiamy te najczęściej wykorzystywane.
Ze względu na system miar:
- gwinty G (calowe) – kąt zarysu gwintu wynosi 55 lub 60 stopni, a skok gwintu to ilość zwoi na 1 cal
- gwinty M (metryczne) – kąt zarysu gwintu wynosi 60 stopni, a skok gwintu podany jest w milimetrach.
Ze względu na umiejscowienie:
- gwint zewnętrzny – umiejscowiony na zewnątrz
- gwint wewnętrzny – umiejscowiony wewnątrz otworu
Ze względu na pochylenie:
- gwint walcowy – utworzony na powierzchni walca
- gwint stożkowy – utworzony na powierzchni stożka
Ze względu na skok:
- gwint drobnozwojny – mniejszy skok gwintu
- gwint grubozwojny
- gwint normalny
Najczęściej stosowane gwinty
W Polsce i w innych krajach, które stosują system metryczny, najpopularniejsze są gwinty będące całkowitą wielokrotnością milimetra, jakie jak:
- Gwint G1/2
- Gwint G1/4
- Gwint G1/8
Jakiej wielkości jest gwint 1/4?
Gwint 1/4 ma 6,35 mm i skok 28.
Chropowatość gwintu
Gwinty mogą mieć różną chropowatość. Parametr ten ma szczególneznaczenie wtedy, gdy aplikacja wymaga, by medium było czystsze i nie osadzałosię na gwincie. W takich przypadkach wskazane jest wykorzystanie gwintu o małej chropowatości. Aby ją możliwie jak najbardziej zmniejszyć, wykonuje się polerowanie elektrolityczne gwintu.
Gwinty do przetworników ciśnienia
W przetwornikach ciśnienia JUMO przyłączami procesowymi są różne rodzaje gwintów, dopasowane do aplikacji klienta.
Przetwornikciśnienia JUMO MIDAS C08
Innowacyjna konstrukcja specjalnie opracowanego czujnika ceramicznego zapewnia doskonałą stabilność długoterminową < 0,2 %. Może być on stosowany do rejestracji ciśnień względnych od 1,6 bara do 60barów w mediach gazowych lub ciekłych.
Zastosowanie:
- sprężarki
- budowa maszyn i urządzeń
- pneumatyka przemysłowa
- pojazdy użytkowe
- technika budowlana
Przyłącze procesowe:
- 502 G 1/4 DIN EN 837
- 504 G 1/2 DIN EN 837
- 511 1/4-18NPT DIN EN 837
- G 1/4 DIN 3852-11
- 7/16-20UNF

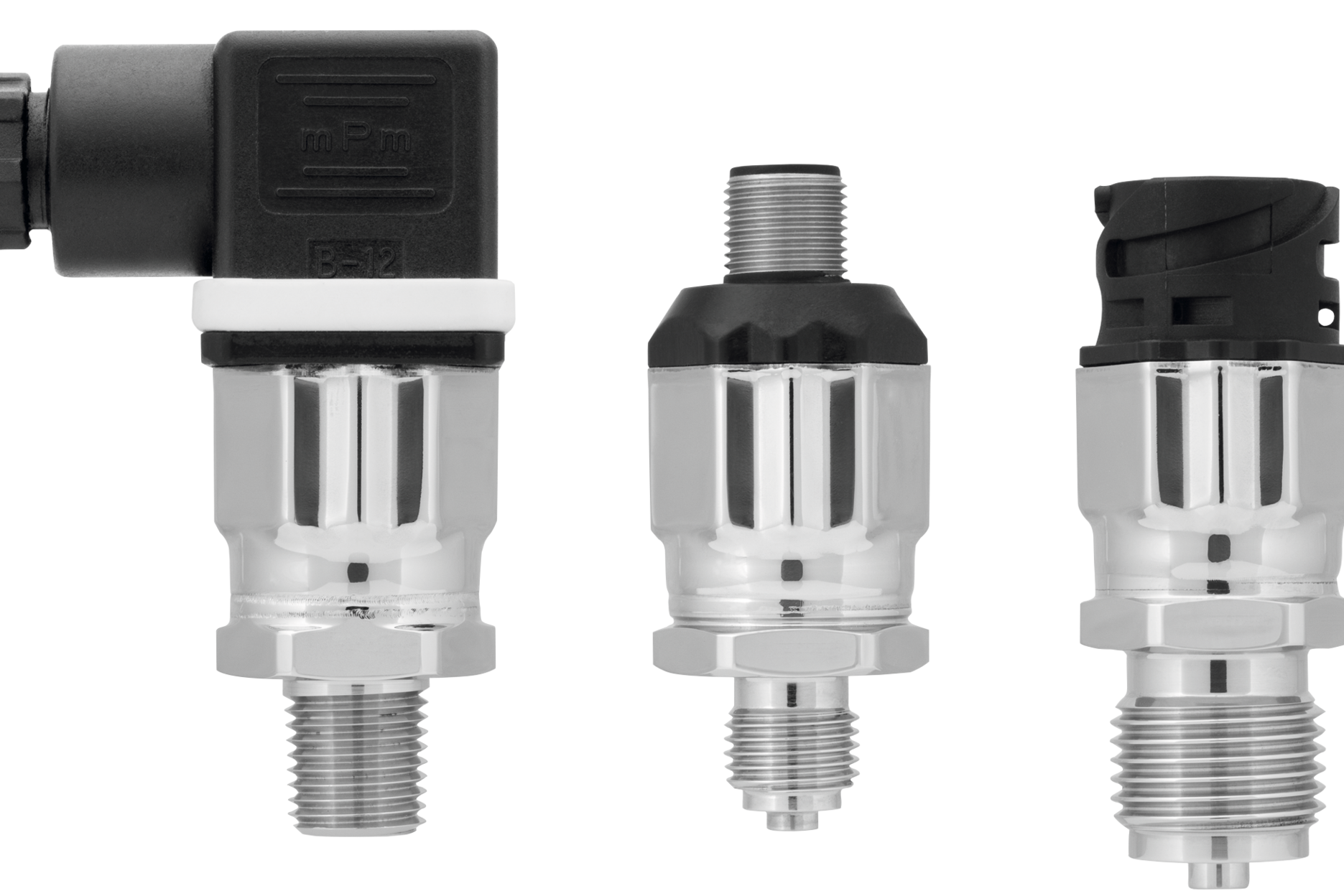

Przetwornik ciśnienia JUMO MIDAS C08
m
landscape
Przetwornikciśnienia JUMO MIDAS S05
Przetwornik ciśnienia JUMO MIDAS S05 dostępny jest w wersji dopomiarów ciśnienia względnego i bezwzględnego. Dzięki całkowicie zespawanemu systemowi pomiarowemu wykonanemu ze stali kwasoodpornej urządzeniemoże pracować w prawie wszystkich mediach, także bardzo agresywnych.
Zastosowanie:
- HVAC (Heating, Ventilating and Air Conditioning)
- technika chłodnicza
- budowa kompresorów
- budowa maszyn i automatyzacja procesów
- przemysł opakowań
Przyłącze procesowe
- 501 G1/8 wg DIN EN 837
- 502 G1/4 wg DIN EN 837
- 504 G1/2 wg DIN EN 837
- 511 1/4-18 NPT wg DIN EN 837
- 521 G1/4 wg DIN 3852 T11
- 562 7/1620 UNF
- 563 7/16 - 20 UNF wew. ze złączką ciśnieniową
- 621 – kołnierz mały DN 16 DIN28403

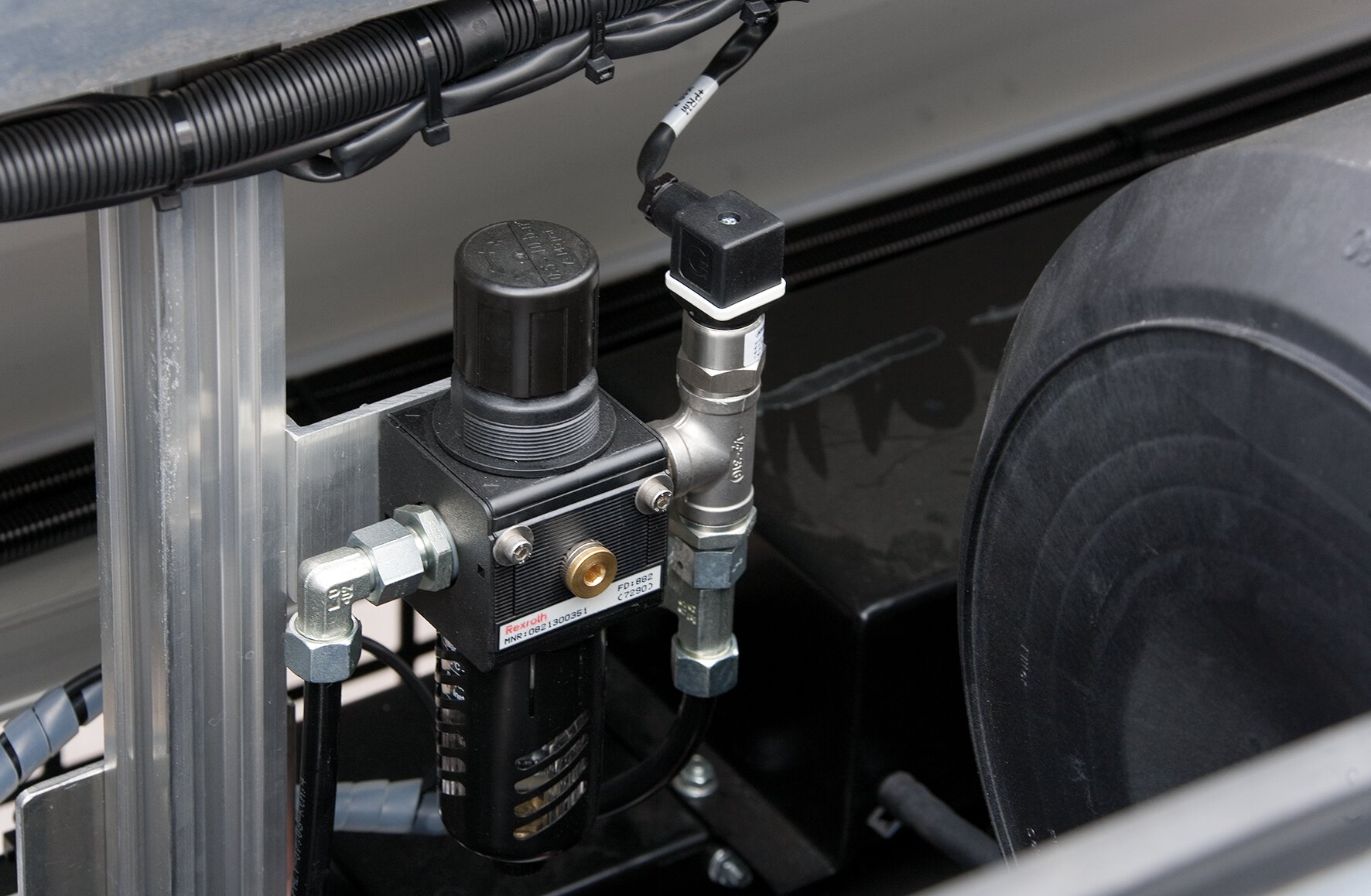

Przetwornik ciśnienia JUMO MIDAS S05 gwint
Przetwornik ciśnienia JUMO MIDAS S05
m
portrait

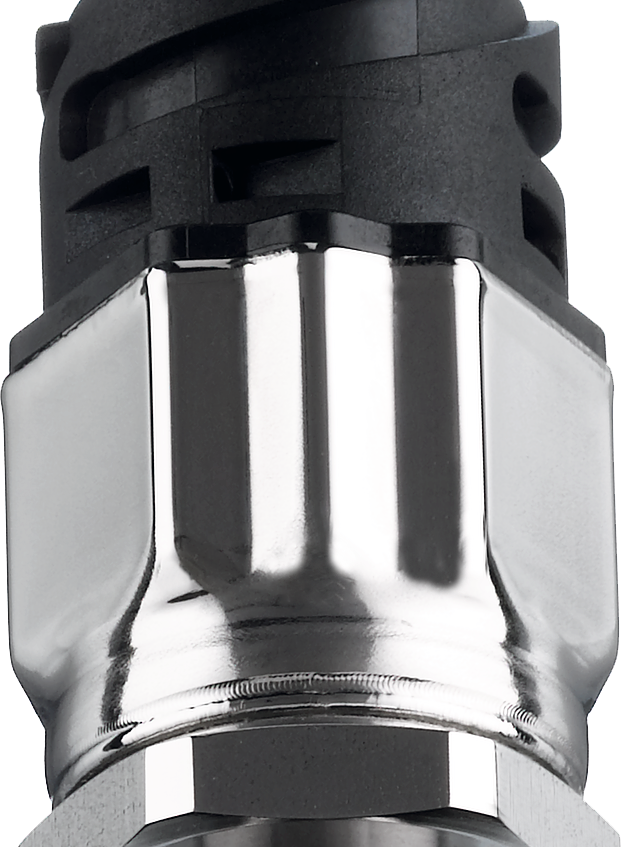

Przetwornik ciśnienia JUMO MIDAS S05 gwint
Przetwornik ciśnienia JUMO MIDAS S05
m
landscape

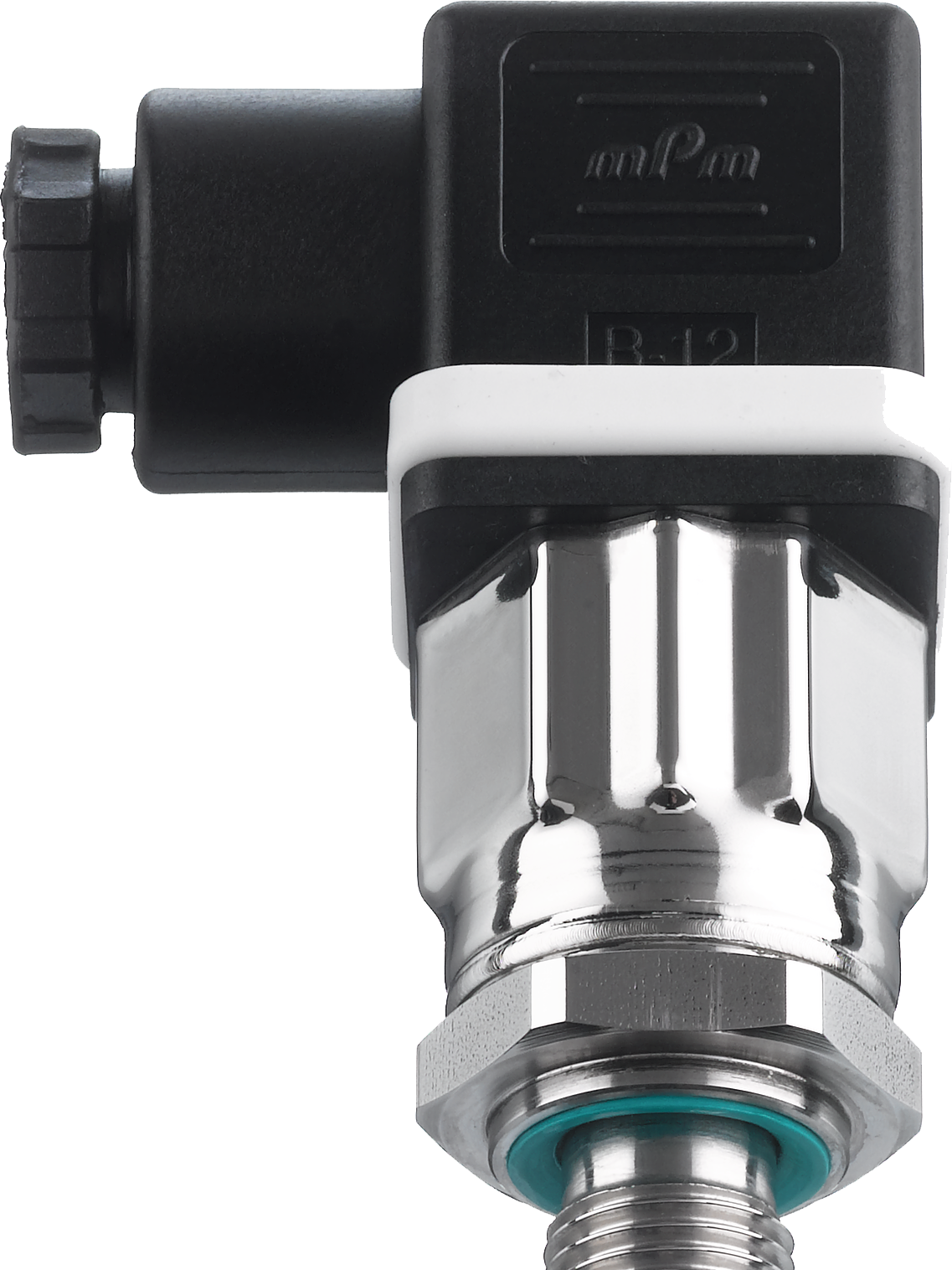

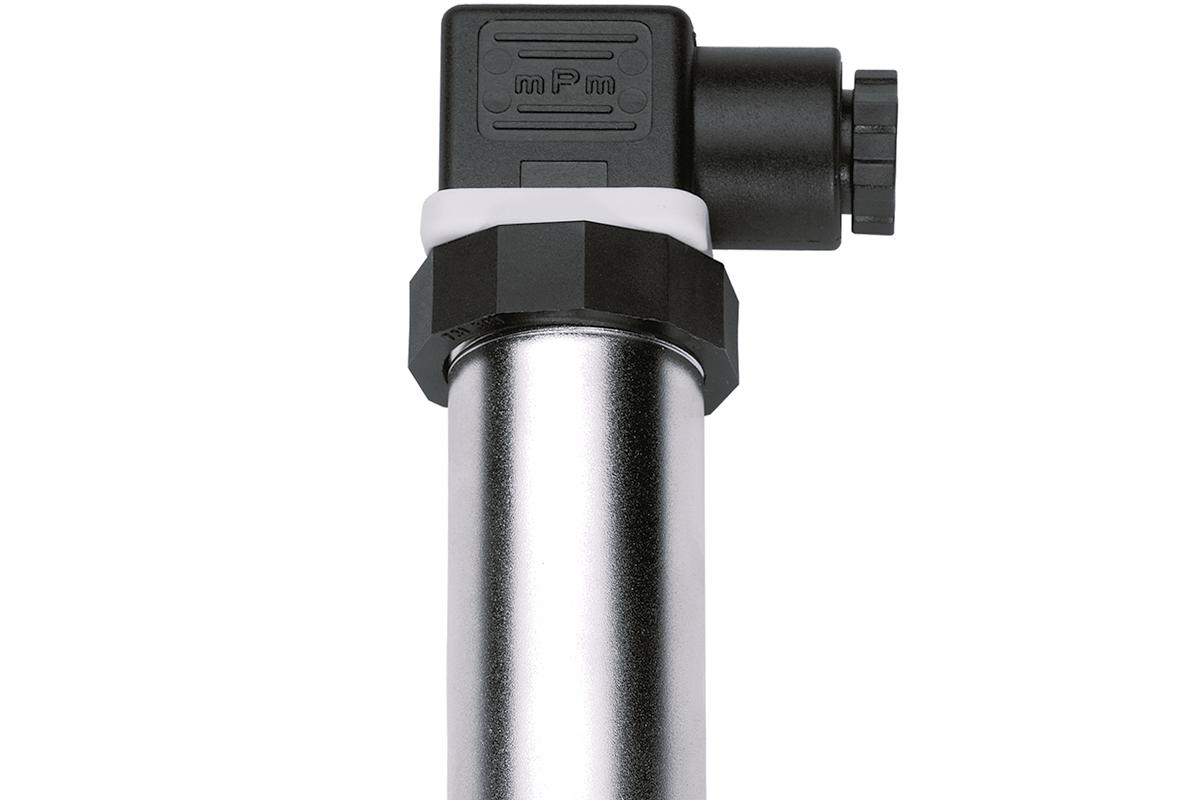

Przetwornik ciśnienia JUMO dTRANS p30
m
landscape
Przyłącza gwintowane z wbudowanym dławikiem
Niektóre przetworniki ciśnienia, takie jak MIDAS C08, MIDAS S05, MIDAS S06, dTRANS p30, DELOS SI, dTRANS p20 mają przyłączagwintowane z wbudowanym dławikiem, który pomaga zniwelowaćuderzenia ciśnienia w system pomiarowy przetwornika. Warto zastosować takie rozwiązanie, gdy przetwornik znajduje się w pobliżu np. pompy membranowej, gdzie narażony jest na nagłe, chwilowe wzrosty ciśnienia.
Skontaktujsię z nami! Pomożemy dobrać urządzenie z gwintem dostosowanym do Twojej aplikacji.
