Dlaczego instalacje z olejem termicznym potrzebują precyzyjnej regulacji mocy?

Olej termalny jako medium grzewcze osiąga wysokie temperatury bez wzrostu ciśnienia – to jego największa zaleta. Jednocześnie każda niestabilność w dostarczaniu mocy przekłada się bezpośrednio na ryzyko przegrzania, degradacji oleju i skrócenia żywotności grzałek.

Problem pogłębia fakt, że rezystancja elementów grzejnych zmienia się wraz z temperaturą – sterownik musi reagować na te zmiany w czasie rzeczywistym, utrzymując zadaną moc niezależnie od wahań napięcia sieci. Klasyczne przekaźniki elektromagnetyczne i prostsze układy SSR nie zapewniają tu wystarczającej precyzji ani trwałości.

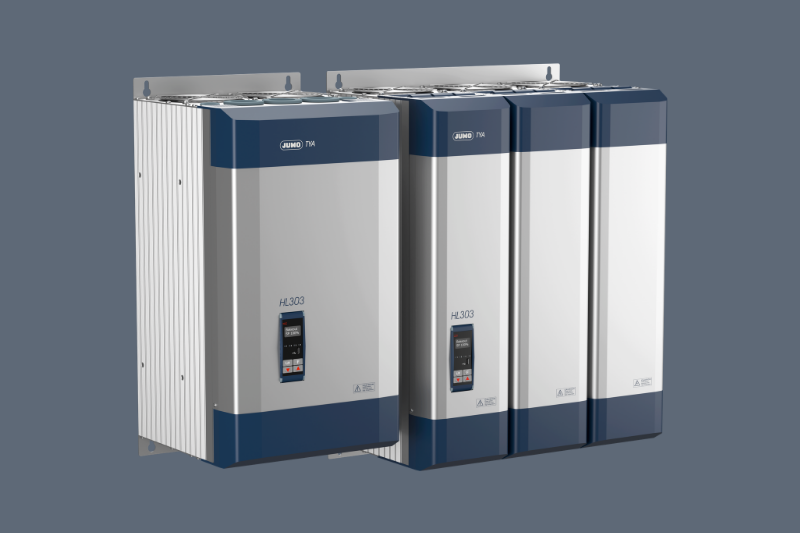

Trójfazowy tyrystorowy sterownik mocy JUMO TYA HL303 – co go wyróżnia?

TYA HL303 to trójfazowy tyrystorowy sterownik mocy przeznaczony do sterowania obciążeniami rezystancyjnymi i rezystancyjno-indukcyjnymi, w tym transformatorami. Pracuje  w zakresie prądowym do 800 A przy napięciu sieci do 690 V, co czyni go rozwiązaniem odpowiednim zarówno dla mniejszych kotłów na olej termalny, jak i dużych instalacji wielostrefowych, w tym pieców.

Kluczowe cechy urządzenia z perspektywy układu oleju termalnego to:

• tryby regulacji sprzężenia zwrotnego U, U², I, I², P – sterownik stabilizuje moc grzewczą nawet przy dynamicznych zmianach rezystancji grzałek i wahaniach napięcia zasilania,

• funkcja soft start – ogranicza prądy rozruchowe przy zimnych grzałkach, chroniąc elementy grzejne i wydłużając ich żywotność,

• zintegrowany bezpiecznik półprzewodnikowy – zabezpieczenie tyrystorów bez potrzeby stosowania dodatkowych elementów zewnętrznych,

• detekcja kolejności faz i monitoring temperatury radiatora – wbudowane funkcje diagnostyczne wychwytują nieprawidłowości, zanim te przerodzą się w awarię.

Sterowanie mocą grzewczą w praktyce – tryby pracy dopasowane do procesu

Dobór trybu pracy sterowników tyrystorowych ma bezpośrednie przełożenie na trwałość grzałek i niższe koszty operacyjne. JUMO TYA HL303 oferuje kilka trybów wyzwalania tyrystorów:

• Burst Firing (grupy impulsów) – ogranicza zakłócenia elektromagnetyczne, sprawdza się przy obciążeniach rezystancyjnych,

• Phase Angle Control (sterowanie kątem fazowym) – zapewnia płynną, ciągłą regulację mocy, niezbędną przy obciążeniach indukcyjnych i transformatorach,

• Soft Start z Burst Firing – łączy ochronę grzałek przy rozruchu z ograniczeniem EMC podczas normalnej pracy.

Precyzyjny dobór trybu do charakterystyki Twojego układu grzewczego pozwala uniknąć przepięć, drgań termicznych i przedwczesnego zużycia elementów instalacji.

Komunikacja i monitoring w instalacji olejowej

Sterownik tyrystorowy TYA HL303 obsługuje Modbus RTU, a opcjonalnie PROFINET, Modbus TCP, EtherCAT i EtherNet/IP – dzięki temu integracja z istniejącymi systemami SCADA lub EMS odbywa się bez przebudowy architektury automatyki przemysłowej.

Oprogramowanie konfiguracyjne wyposażono w funkcję oscyloskopu do wizualizacji przebiegu napięcia wyjściowego oraz rejestrator danych, który pozwala analizować parametry procesu w czasie i wykrywać nieprawidłowości. Opcjonalny monitoring częściowego zaniku obciążenia wykrywa uszkodzenia pojedynczych grzałek zanim spowodują przestój całej instalacji.

Wybierz sterownik, który dopasowuje się do Twojego procesu, nie odwrotnie

Jeśli Twoja instalacja zmaga się z nieregularną temperaturą oleju, przyspieszone zużycie grzałek jest dla Ciebie normą lub brakuje Ci widoczności procesu w systemie nadrzędnym – warto przyjrzeć się temu, co dzieje się na poziomie sterowania mocą. Chętnie pomożemy Ci ocenić, czy JUMO TYA HL303 odpowiada potrzebom Twojej aplikacji, a także zintegrować sterownik z istniejącym układem. Skontaktuj się z naszym zespołem technicznym.
