Jak sposób sterowania mocą wpływa na stabilność temperatury wewnątrz reaktora?

W reaktorze chemicznym energia grzewcza musi nadążać za tym, co dzieje się w kociołku procesowym. Gdy reakcja nagle zaczyna oddawać ciepło (egzotermia), moc powinna spaść płynnie, a gdy proces pochłania energię (endotermia) – rosnąć bez opóźnień. Jeśli sterownik realizuje to zbyt skokowo, układ PID zaczyna „gonić” błąd, a temperatura oscyluje zamiast się stabilizować.

Dlatego sposób modulacji mocy ma w chemii kluczowe znaczenie. Burst firing sprawdza się przy stabilnych, rezystancyjnych obciążeniach, ale w aplikacjach o dużej dynamice wymagań procesowych często brakuje mu rozdzielczości. Regulacja fazowa (phase angle) daje pełną kontrolę nad każdą połówką sinusoidy, dzięki czemu sterownik reaguje na zmiany natychmiast i bez skoków mocy. To właśnie ten mechanizm pozwala utrzymać stabilną temperaturę wtedy, gdy reakcja zmienia się z sekundy na sekundę.

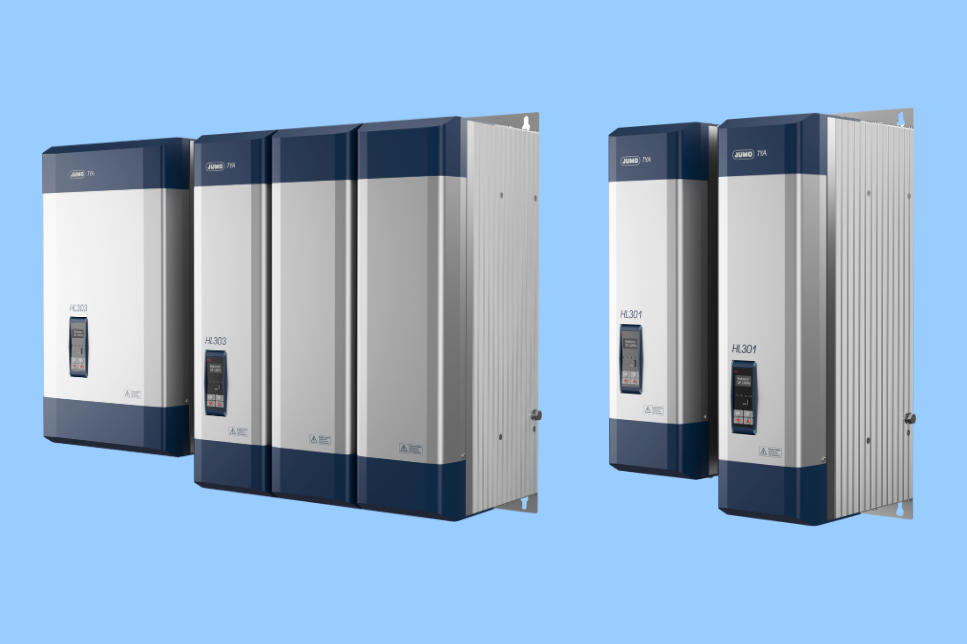

W praktyce oznacza to, że w reaktorach chemicznych wybór trybu pracy sterownika tyrystorowego nie jest decyzją „technologiczną”, lecz procesową. Dlatego w dynamicznych aplikacjach stosujesz układy z regulacją fazową, jak TYA HL301 i TYA HL303, a w stabilnych strefach płaszcza grzewczego wystarcza precyzyjne sterowanie impulsowe realizowane przez TYA HL302.

Jak dobrać sterownik tyrystorowy do typu reaktora chemicznego?

Dobór odpowiedniego sterownika tyrystorowego w reaktorach chemicznych zawsze wynika z charakteru procesu i typu obciążenia. TYA HL301 sprawdza się w dynamicznych, jednofazowych obwodach płaszcza grzewczego, gdzie potrzebujesz pełnej regulacji fazowej i szybkiej reakcji na zmieniające się zapotrzebowanie energetyczne – szczególnie w strefach o niskiej bezwładności lub przy nagrzewnicach IR. TYA HL302 to dobry wybór w wielostrefowych płaszczach o stabilnym profilu obciążenia, ponieważ umożliwia pracę dwóch faz lub dwóch niezależnych sekcji jednofazowych i zapewnia równomierne obciążenie sieci tam, gdzie sterowanie impulsowe jest w pełni wystarczające. Z kolei TYA HL303 najlepiej pasuje do dużych reaktorów i obciążeń transformatorowych, gdzie trójfazowa praca i regulacja fazowa pozwalają modulować wysoką moc bez opóźnień, utrzymać stabilny profil cieplny i reagować na szybkie zmiany zachodzące w samej reakcji.

Praktyczne funkcje istotne w reaktorach: current limiting i partial load monitoring

W instalacjach chemicznych dwa zagadnienia powracają wyjątkowo często: wysoki prąd rozruchowy podczas zimnego startu oraz nierównomierna praca wielostrefowego płaszcza grzewczego. Funkcja current limiting pozwala ograniczyć inrush current, chroniąc transformatory i zabezpieczenia, a jednocześnie umożliwia łagodne podnoszenie mocy nawet wtedy, gdy grzałki mają najniższą rezystancję. Z kolei partial load monitoring wykrywa w czasie rzeczywistym spadek obciążenia w jednej lub kilku sekcjach płaszcza, dzięki czemu unikniesz lokalnych różnic temperatury i utrzymasz jednorodny profil cieplny całego reaktora. W praktyce te dwie funkcje stają się codziennym narzędziem utrzymania stabilności procesu: pomagają szybciej uruchamiać instalacje, diagnozować pierwsze symptomy uszkodzeń i zabezpieczać ciągłość pracy.
