Zasada pomiaru ciśnienia różnicowego

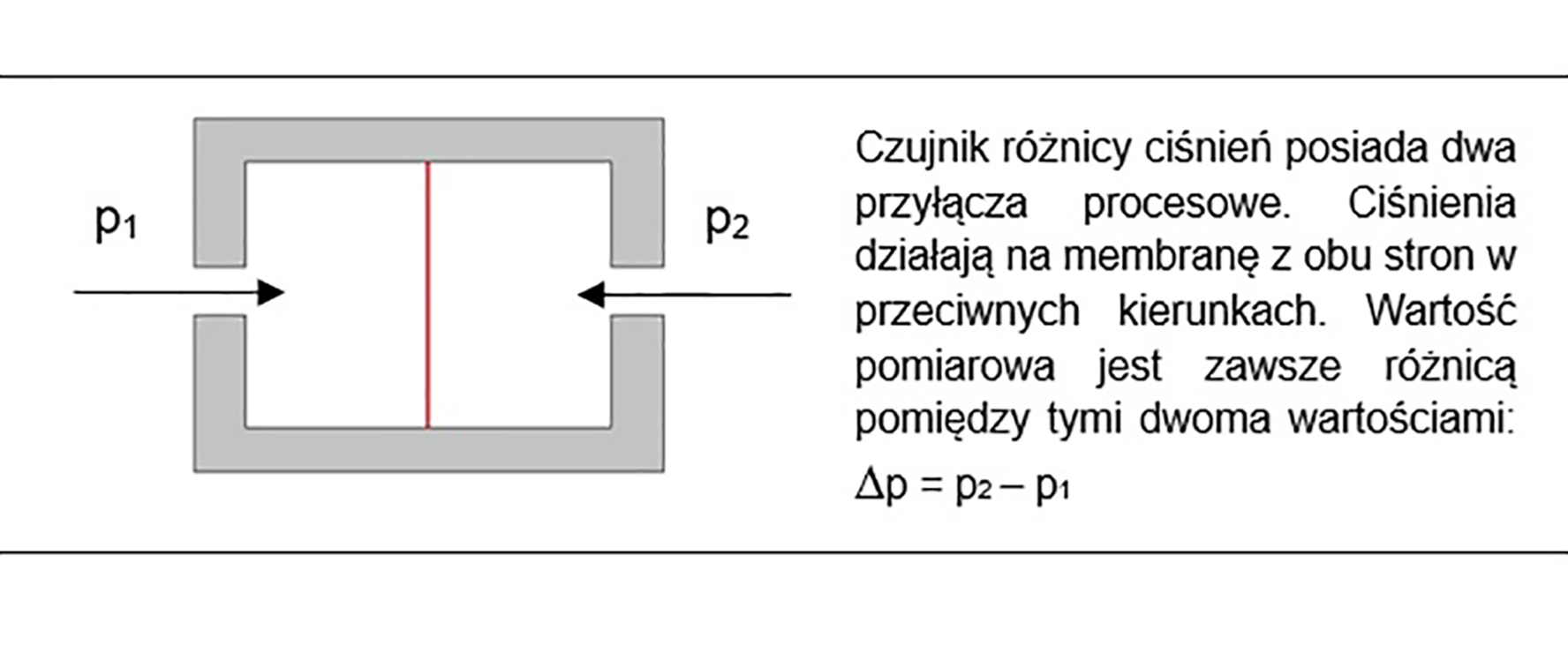

Na rysunku przedstawiono sposób działania czujnika ciśnienia różnicowego.

Oznaczenia:

• p1 – ciśnienie procesowe 1
• p2 – ciśnienie procesowe 2
• Δp - różnica ciśnień (ciśnienie różnicowe)

Przykłady zastosowania pomiaru różnicy ciśnień

Monitorowanie filtrów w systemach wentylacyjnych

W systemach wentylacyjnych różnica ciśnień może być wykorzystana do określenia stopnia zanieczyszczenia filtra. Mierzone jest wówczas ciśnienie przed i za filtrem. Im bardziej zanieczyszczony jest element filtrujący, tym większy jest opór dla przepływającego przez niego medium.

Pomiar natężenia przepływu – przepływomierze zwężkowe (kryzowe)

Powszechnym zastosowaniem pomiaru różnicy ciśnień jest pomiar natężenia przepływu w rurociągach. Ta metoda pomiaru wymaga zainstalowania w rurze kryzy – zwężki pomiarowej. Są one dostępne w różnych wersjach. Zmniejszają one lokalnie przekrój poprzeczny rury. Powoduje to wzrost prędkości przepływu w punkcie zwężenia, co z kolei przekłada się na zmianę ciśnienia statycznego. Przyłącza do pomiaru ciśnienia znajdują się bezpośrednio przed i za zwężką. Różnica ciśnień jest zatem pośrednią miarą natężenia przepływu.

Różnica ciśnień jest zatem pośrednią miarą natężenia przepływu.

Oznaczenia:

• P1 stat – ciśnienie statyczne przed zwężką
• P1 stat – ciśnienie statyczne za zwężką
• Δp – różnica ciśnień (pośrednia miara natężenia przepływu)
