Produkt Details

SKU

705060

Name

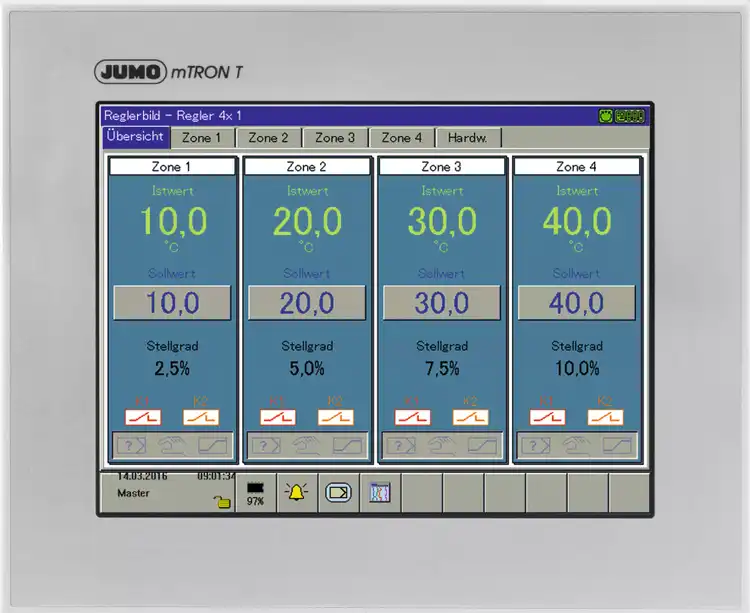

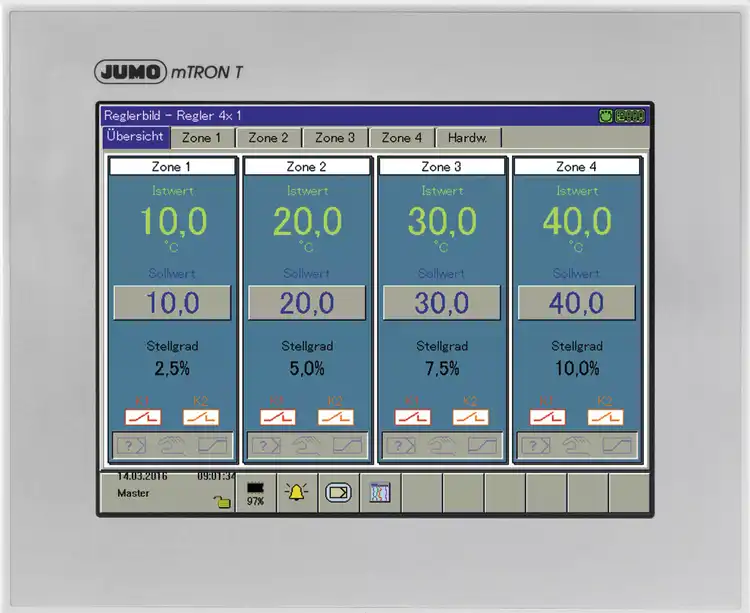

Multifunktionspanel 840

Name: Multifunktionspanel 840
SKU: 705060

Description

Das Multifunktionspanel dient zur leichten und übersichtlichen Messdatenvisualisierung, Bedienung, Konfiguration und Parametrierung des Systems. Als Mensch-Maschine-Schnittstelle ermöglicht das Panel einen optimalen und geordneten Einblick in die Prozesszustände und die Parameter des Systems.

Short Description

für Mess-, Regel- und Automatisierungssystem JUMO mTRON T

Availability

In Stock

Images

State

LIVE

Variants

Interface Com1

Extra code 213

cf-data

eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTI0MDUiLCJiZW5lZml0cyI6W10sImJlbmVmaXRzSW50cm9kdWN0aW9uIjoiIiwidGVjaG5pY2FsRGF0YSI6W3sibmFtZSI6IkJlZGllbnVuZyIsInZhbHVlIjoiVEZULVRvdWNoc2NyZWVuIDIxLDMgY20gKDgsNOKAnCkgbWl0IEF1ZmzDtnN1bmcgNjQwIMOXIDQ4MCBQaXhlbCB1bmQgMjU2IEZhcmJlbiIsInNvcnRObyI6MH0seyJuYW1lIjoiU2Nobml0dHN0ZWxsZW4iLCJ2YWx1ZSI6IkV0aGVybmV0LCAxIFVTQi1EZXZpY2UsIDIgVVNCLUhvc3QsIDIgUko0NS1TeXN0ZW1idXNhbnNjaGzDvHNzZSAoMSDDlyBCdXMgSW4sIDEgw5cgQnVzIE91dCksIDIgc2VyaWVsbGUgU2Nobml0dHN0ZWxsZW4gKE9wdGlvbikgYWxzIFJTMjMyIG9kZXIgUlM0MjIvNDg1IGbDvHIgQmFyY29kZS1TY2FubmVyIHNvd2llIE1vZGJ1cyBSVFUgTWFzdGVyL1NsYXZlIiwic29ydE5vIjoxfSx7Im5hbWUiOiJCZXNvbmRlcmhlaXRlbiIsInZhbHVlIjoidm9yZGVmaW5pZXJ0ZSBCaWxkc2NoaXJtbWFza2VuIGbDvHIgUmVnbGVyLCBQcm9ncmFtbWdlYmVyIHVuZCBSZWdpc3RyaWVyZnVua3Rpb24sIGt1bmRlbnNwZXppZmlzY2hlIFByb3plc3NiaWxkZXIsIEJlbnV0emVydmVyd2FsdHVuZywgS29uZmlndXJhdGlvbnN6dWdyaWZmIGF1ZiBkYXMgR2VzYW10c3lzdGVtLCBSZWdpc3RyaWVyZnVua3Rpb24gKE9wdGlvbiksIGludGVncmllcnRlciBXZWJzZXJ2ZXIiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkdlaMOkdXNlIiwidmFsdWUiOiJyb2J1c3RlcyBNZXRhbGxnZWjDpHVzZSIsInNvcnRObyI6M30seyJuYW1lIjoiU2NodXR6YXJ0IiwidmFsdWUiOiJmcm9udHNlaXRpZyBJUDY3LCByw7xja3NlaXRpZyBJUDIwIiwic29ydE5vIjo0fSx7Im5hbWUiOiJVbWdlYnVuZ3N0ZW1wZXJhdHVyIiwidmFsdWUiOiItMjAgYmlzICs1NSDCsEMiLCJzb3J0Tm8iOjV9LHsibmFtZSI6IlNwYW5udW5nc3ZlcnNvcmd1bmciLCJ2YWx1ZSI6IkRDIDI0IFYgKzI1Ly0yMCAlIFNFTFYiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IkFibWVzc3VuZ2VuIChCIHggSCB4IFQpIiwidmFsdWUiOiIyMzUgeCAxOTUgeCA1OCBtbSAob2huZSBBbnNjaGx1c3NlbGVtZW50ZSkiLCJzb3J0Tm8iOjd9LHsibmFtZSI6Ilp1bGFzc3VuZ2VuIiwidmFsdWUiOiJVTCwgRE5WIiwic29ydE5vIjo4fV0sImhpZ2hsaWdodHMiOlt7Imljb25UZXh0IjoiaWNvbi1jb21wdXRlciIsImRlc2NyaXB0aW9uIjoiOCw0XCIgVEZULVRvdWNoc2NyZWVuIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1tb25pdG9yIiwiZGVzY3JpcHRpb24iOiJrdW5kZW5zcGV6aWZpc2NoZSBQcm96ZXNzYmlsZGVyIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1jbG91ZCIsImRlc2NyaXB0aW9uIjoiaW50ZWdyaWVydGVyIFdlYnNlcnZlciIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiIyIHNlcmllbGxlIFNjaG5pdHRzdGVsbGVuIiwic29ydE5vIjowfSx7InRleHQiOiIyLVN5c3RlbWJ1c2Fuc2NobMO8c3NlIiwic29ydE5vIjoxfSx7InRleHQiOiJmcm9udHNlaXRpZyBJUDY3IGdlc2Now7x0enQiLCJzb3J0Tm8iOjJ9XX0=

title

Icon

icon-computer

Description

8,4" TFT-Touchscreen

Icon

icon-monitor

Description

kundenspezifische Prozessbilder

Icon

icon-cloud

Description

integrierter Webserver

title

Technische Daten

datasheet

https://www.jumo.net/attachments/JUMO/attachmentdownload?id=12405

Bedienung

TFT-Touchscreen 21,3 cm (8,4“) mit Auflösung 640 × 480 Pixel und 256 Farben

Schnittstellen

Ethernet, 1 USB-Device, 2 USB-Host, 2 RJ45-Systembusanschlüsse (1 × Bus In, 1 × Bus Out), 2 serielle Schnittstellen (Option) als RS232 oder RS422/485 für Barcode-Scanner sowie Modbus RTU Master/Slave

Besonderheiten

vordefinierte Bildschirmmasken für Regler, Programmgeber und Registrierfunktion, kundenspezifische Prozessbilder, Benutzerverwaltung, Konfigurationszugriff auf das Gesamtsystem, Registrierfunktion (Option), integrierter Webserver

Gehäuse

robustes Metallgehäuse

Schutzart

frontseitig IP67, rückseitig IP20

Umgebungstemperatur

-20 bis +55 °C

Spannungsversorgung

DC 24 V +25/-20 % SELV

Abmessungen (B x H x T)

235 x 195 x 58 mm (ohne Anschlusselemente)

Zulassungen

UL, DNV
