Jakim obciążeniem charakteryzują się piece do topienia metali stosowane w przemyśle?

Piec do topienia metali pracuje zazwyczaj w zakresie mocy od około 100 do nawet 1000 kW, w temperaturach przekraczających 700°C, a w niektórych instalacjach sięgających 1400°C.

Z punktu widzenia sterowania elektrycznego taki piec jest dużym, trójfazowym odbiornikiem o silnie zmiennej rezystancji. Wraz z nagrzewaniem się grzałek i zmieniającym się stanem wsadu rośnie napięcie na obciążeniu, maleje lub stabilizuje się prąd, a przy niewłaściwym sterowaniu pojawiają się przeciążenia transformatora, asymetrie faz i niestabilność temperatury kąpieli metalowej.

Tym samym duża dynamika tych maszyn powoduje, że wymagają one precyzyjnego i stabilnego sterowania mocą.

Obciążenia nieliniowe w piecu topielnym – jaką rolę odgrywa w ich regulacji trójfazowy sterownik tyrystorowy?

Nieliniowość obciążenia w piecach do topienia metali wynika m.in. z poniższych czynników:

• zmiany rezystancji grzałek oporowych wraz z temperaturą,

• obecności transformatora piecowego i przesunięcia fazowego.

W takich warunkach sterowanie fazowe (phase angle) jest kluczowe, ponieważ pozwala płynnie regulować kąt fazowy tyrystorów i ograniczać niekontrolowane skoki prądu. Gdy sterownik mocy pracuje tylko na jednej lub dwóch fazach, pojawiają się asymetrie obciążenia, większe zniekształcenia i przeciążenia transformatora.

Dlatego w piecach przemysłowych najczęściej stosuje się trójfazowe sterowanie piecem, które równomiernie obciąża wszystkie fazy i zapewnia stabilną regulację. To zadanie, którego nie zrealizuje ani sterownik jednofazowy, ani dwufazowy – potrzebujesz pełnego, trójfazowego układu mocy.

Dlaczego tyrystorowy sterownik mocy JUMO TYA HL303 sprawdza się w piecach do topienia metali?

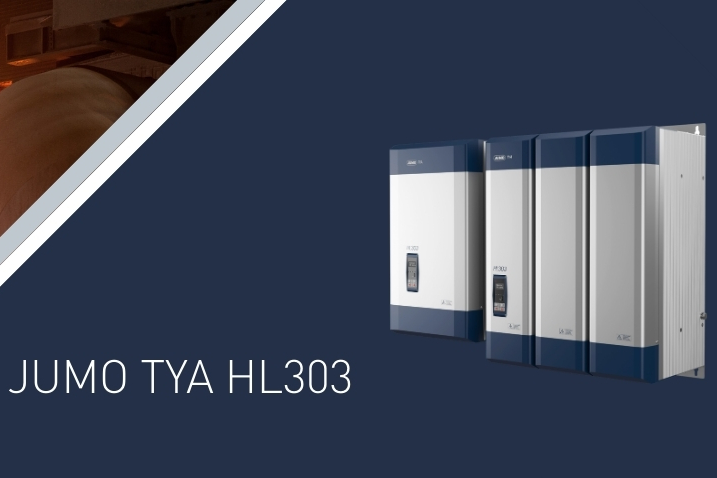

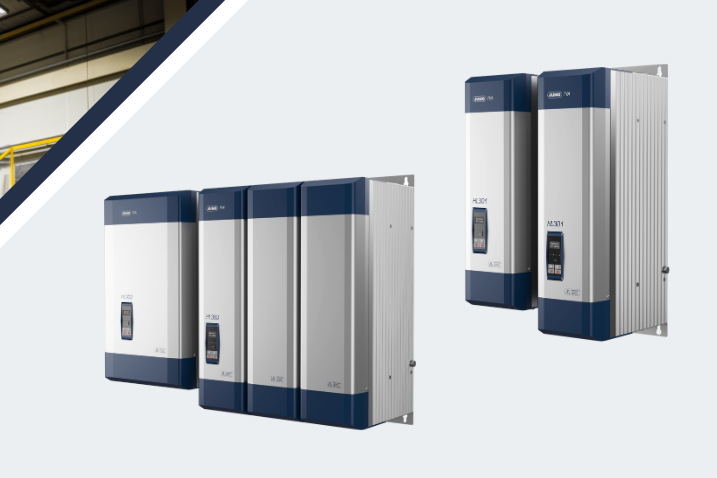

Trójfazowy tyrystorowy sterownik mocy JUMO TYA HL303 z serii TYA HL jest przeznaczony do obsługi dużych obciążeń nieliniowych. Oferuje pełne trójfazowe sterowanie we wszystkich typowych układach połączeń grzałek: gwiazda, gwiazda+N, trójkąt oraz open‑delta.

TYA HL303:

• pracuje w zakresach prądu od 300 do 800 A oraz napięcia do 690 V AC, co odpowiada mocom rzędu 100–900 kW typowym dla pieców tyglowych,

• obsługuje tryby PA (phase angle), BF (burst firing), ZC (zero crossing) oraz soft start / alpha start dla obciążeń transformatorowych,

• oferuje pętle regulacji U, U², I, I² oraz P, pozwalając stabilizować napięcie, prąd lub moc w zależności od charakterystyki grzałek i transformatora,

• może pracować w wielu układach, co ułatwia dopasowanie do istniejącej zabudowy pieca,

• zapewnia funkcje ochronne Current Limit do kontroli przegrzania radiatora i Partial Load Failure, wykrywającą utratę sekcji grzałek.

Dzięki temu ten sterownik tyrystorowy do pieca do topienia metali radzi sobie zarówno z dynamicznym rozruchem zimnych grzałek, jak i z późniejszą stabilizacją mocy w temperaturach roboczych. Odpowiada to wprost charakterystyce pieców tyglowych, gdzie kluczowe jest utrzymanie temperatury wsadu bez przeciążania transformatora i sieci.

Integracja, diagnostyka i sterowanie procesem w zastosowaniach topielniczych

Tyrystorowy regulator mocy musi współpracować z nadrzędnym sterownikiem PLC (np. JUMO variTRON 500) i oprogramowaniem SCADA. Urządzenie HL303 udostępnia standardowo Modbus RTU, a jako opcje zapewnia PROFINET‑IO, PROFIBUS‑DP, EtherCAT, Modbus TCP i EtherNet/IP, co ułatwia integrację z dowolnym sterownikiem pieca. Dzięki temu możesz z dużą dokładnością przekazywać do systemu dane o prądzie, napięciu, mocy oraz energii, a także alarmy procesowe służące diagnostyce.

W aplikacjach topielniczych szczególne znaczenie ma szybka reakcja na nieprawidłowości. Tyrystorowy sterownik mocy TYA HL303 monitoruje m.in. prąd, napięcie, temperaturę radiatora i stan wkładek bezpiecznikowych. Gdy wykryje przerwę w obciążeniu lub nadmierny prąd, sygnalizuje zdarzenie do sterownika i chroni przed uszkodzeniem grzałek rezystancyjnych lub transformatora.

Rozwiązanie to staje się więc integralnym elementem układu nadzoru nad stanem pieca, a nie tylko urządzeniem wykonującym regulację kątową.

Co sprawdzić w swojej instalacji przed doborem sterownika tyrystorowego?

Zanim wybierzesz sterownik tyrystorowy do obciążeń nieliniowych w piecu do topienia metali, powinieneś przeanalizować kilka elementów swojej instalacji:

• charakter obciążenia (rezystancyjne czy przez transformator),

• zakres prądów rozruchowych,

• układ połączeń grzałek,

• wymagany tryb regulacji (U, I, P),

• sposób integracji z PLC/SCADA,

• warunki środowiskowe w szafie.

Jeśli w twojej instalacji pojawiają się asymetrie faz, przeciążenia transformatora lub trudności z utrzymaniem stabilnej temperatury topienia, warto rozważyć analizę układu mocy. Skontaktuj się nami! Pomożemy Ci ocenić, czy JUMO TYA HL303 jest właściwą technologią dla Twojego pieca.
