Débitmètres

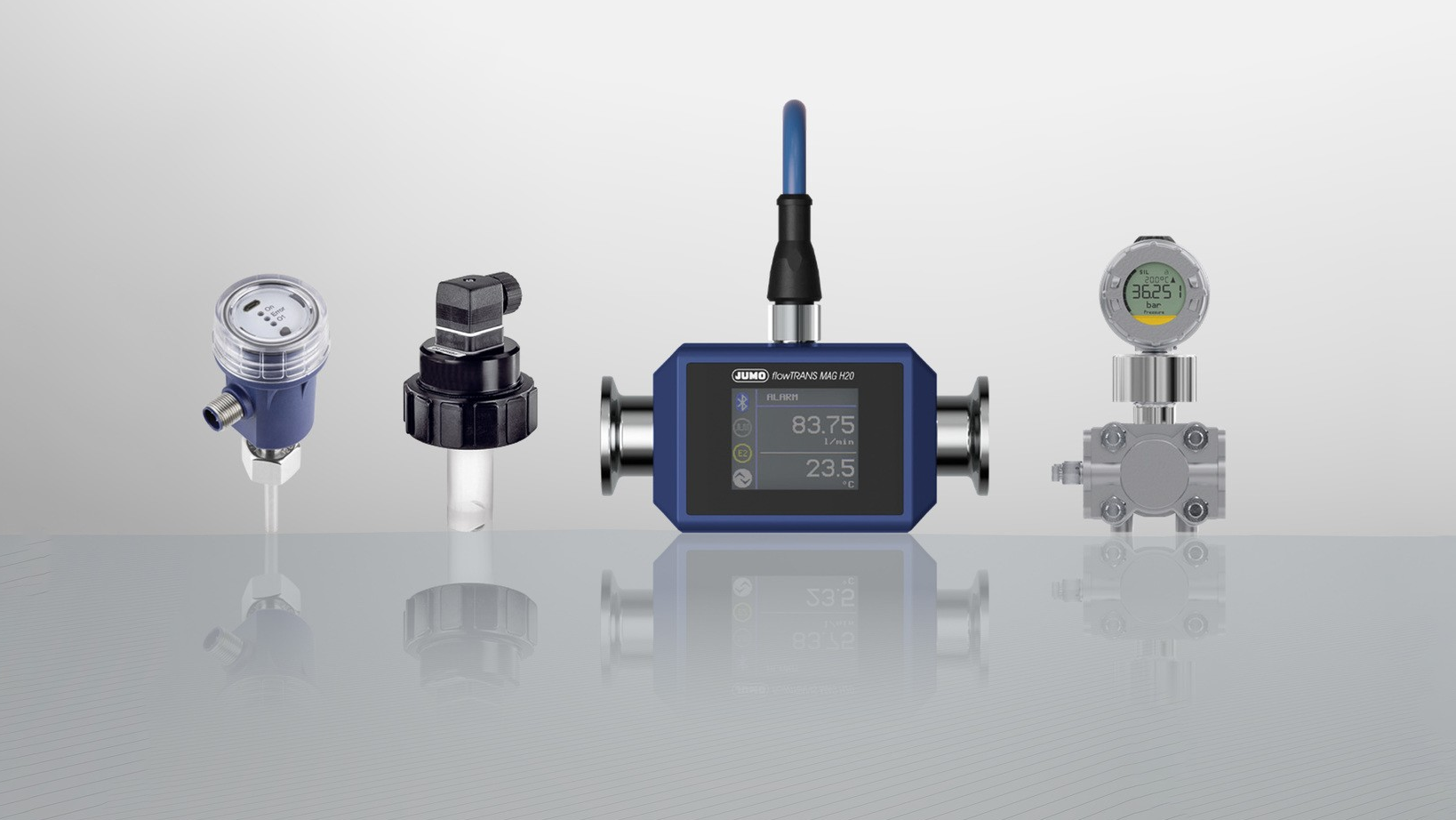

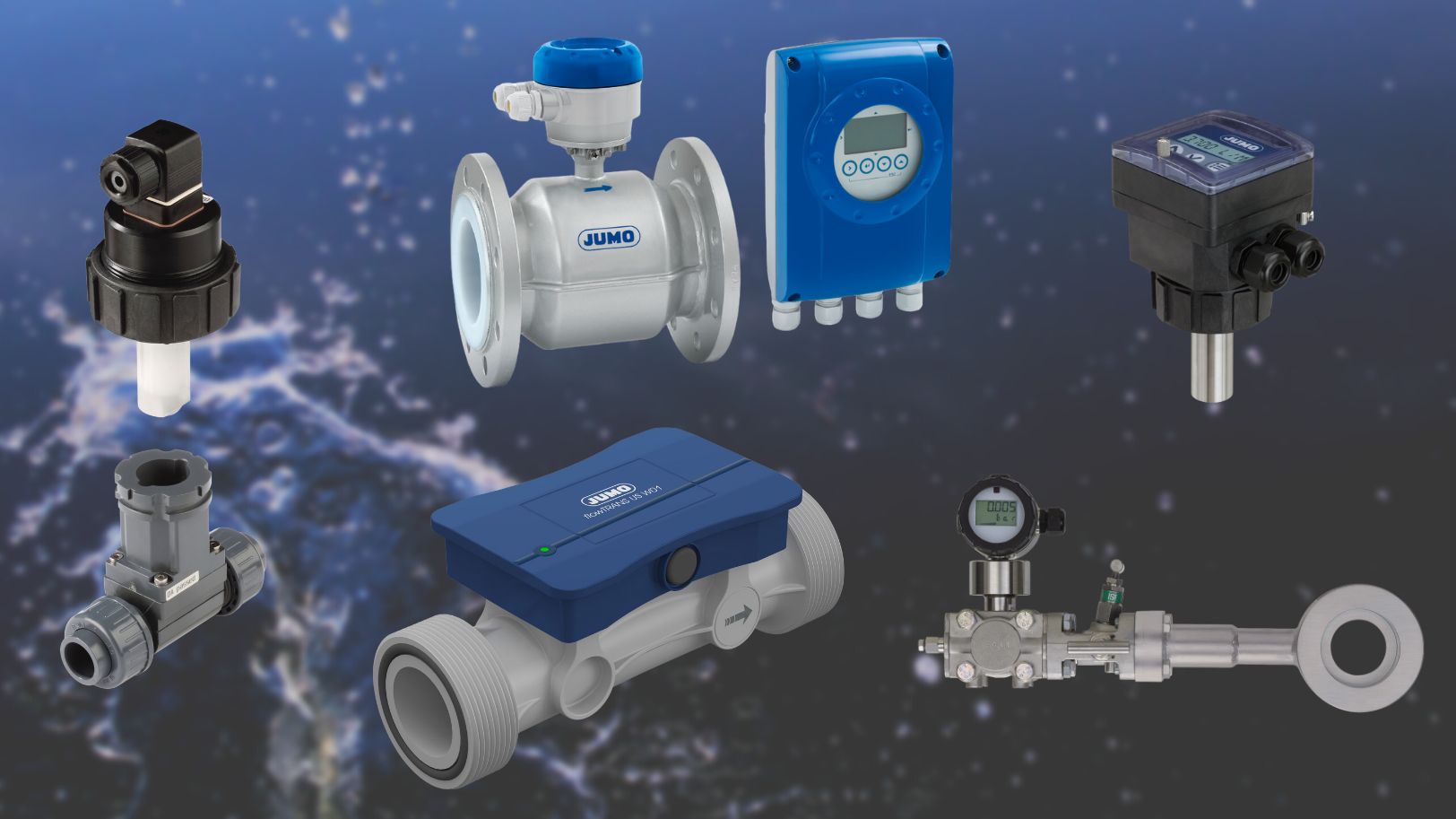

Aperçu des produits
Une mesure précise du débit est essentielle pour garantir une régulation fiable de tout procédé. Sans débitmètres de haute qualité, il n’est pas possible d’assurer un fonctionnement stable et efficace du processus. Nos débitmètres vous apportent précisément cette garantie.
Grâce à des principes de mesure avancés, une conception robuste et des appareils nécessitant peu de maintenance, ils assurent des mesures stables et reproductibles dans toutes les conditions. Qu’il s’agisse d’eau, de produits chimiques, de gaz ou de fluides abrasifs, nos solutions vous aident à accroître votre efficacité, à réduire les temps d’arrêt et à contrôler la qualité de votre produit final.
Choisissez une mesure de débit fiable. Optez pour la continuité, la maîtrise et la fiabilité dans chacun de vos procédés.
productoverview
mid
<br/>
Débitmètres électromagnétiques

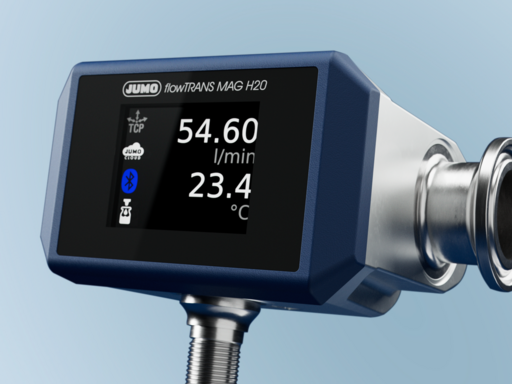

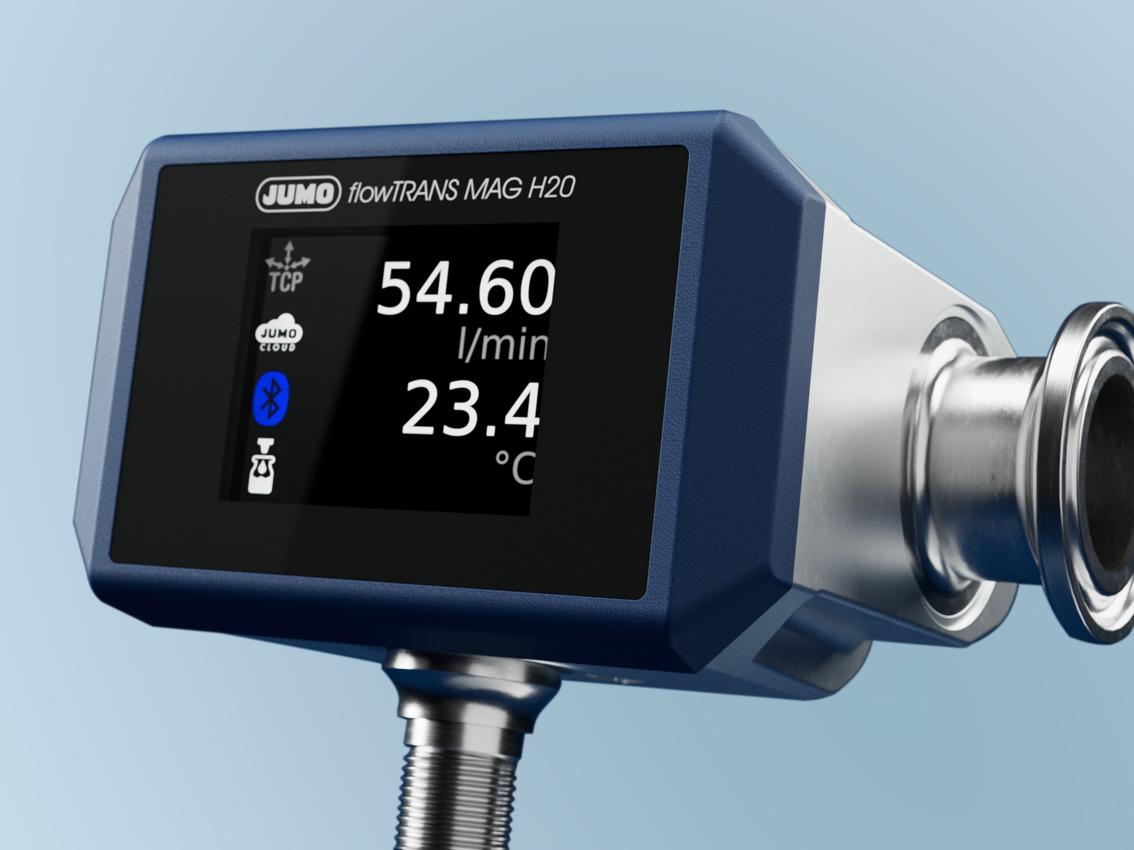

JUMO flowTRANS MAG H20
JUMO flowTRANS MAG H20
Un débitmètre électromagnétique fonctionne selon le principe de la loi de Faraday. Lorsqu’un fluide électriquement conducteur traverse un champ magnétique, une tension est induite. Cette tension est directement proportionnelle à la vitesse d’écoulement du fluide.
Le débitmètre génère un champ magnétique à travers la conduite. Le fluide conducteur qui s’y écoule traverse ce champ, tandis que des électrodes intégrées à la paroi du tube mesurent la tension induite. Cette mesure permet de déterminer avec précision le débit du fluide.
Grâce à l’absence de pièces mobiles, les débitmètres électromagnétiques offrent une grande fiabilité, une excellente précision de mesure et des besoins de maintenance réduits.
false
recommendationTable
406065
406062
406063
406064
406010
406011
ultrasonic
<br/>

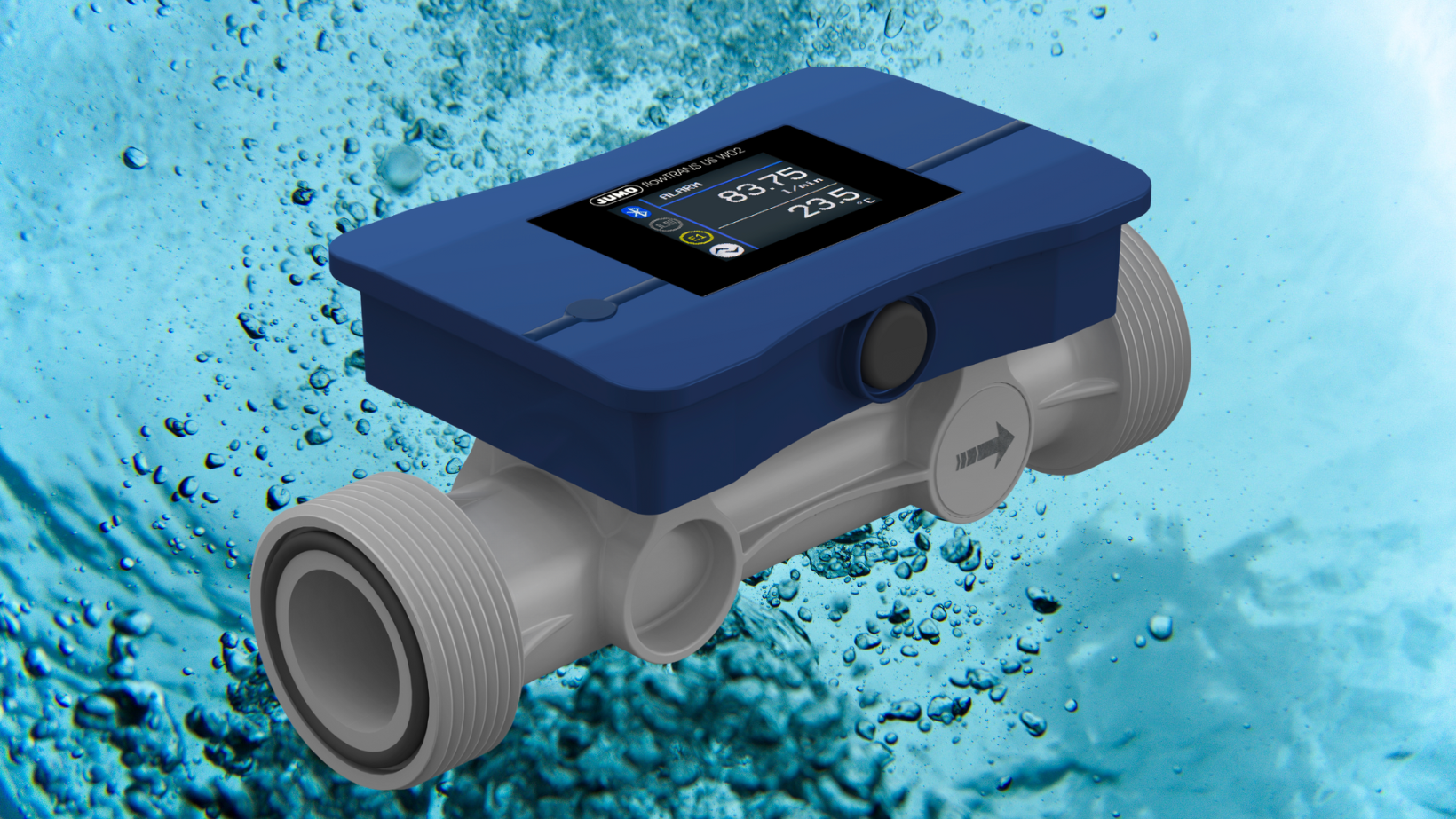

Débitmètres à ultrasons

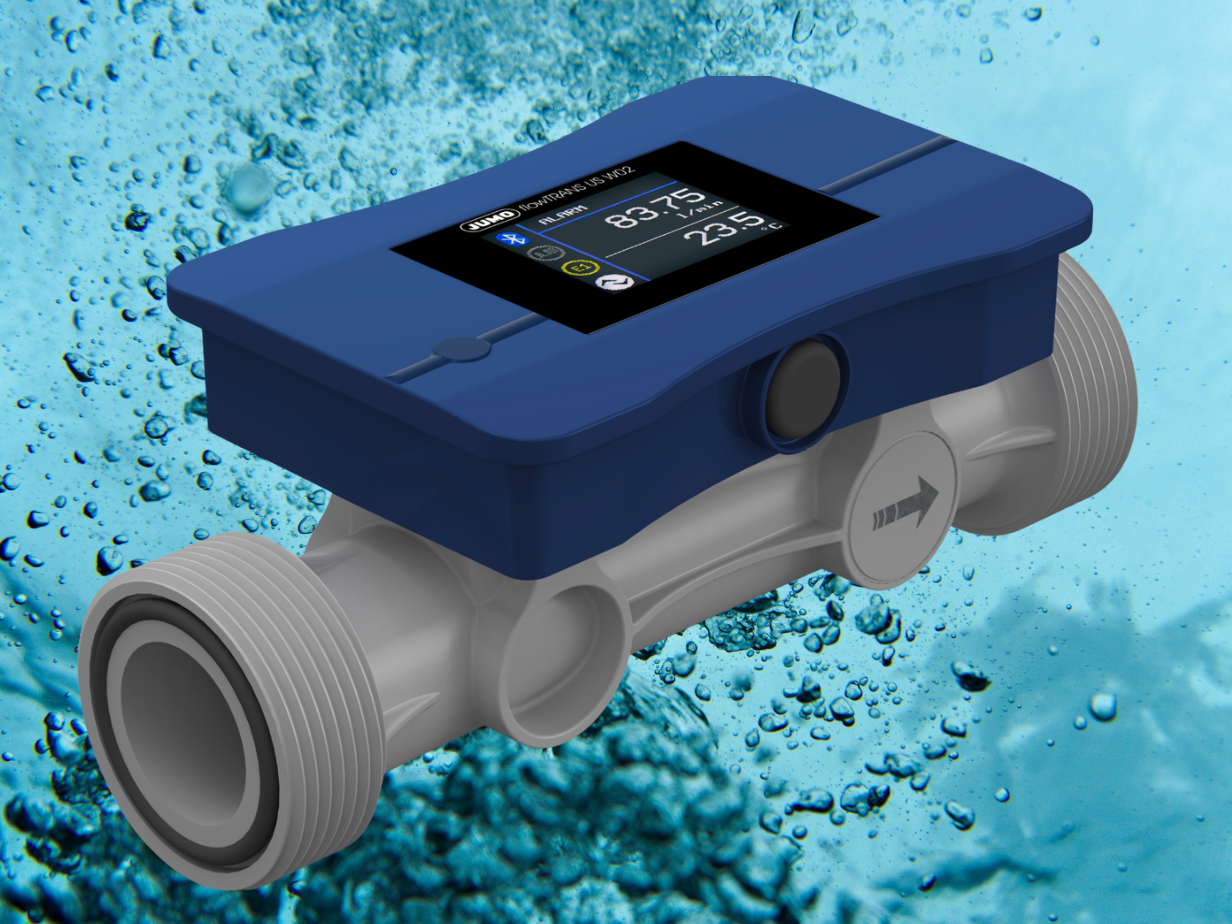

JUMO flowTRANS US W02
JUMO flowTRANS US W02
Les débitmètres à ultrasons fonctionnent selon le principe de la mesure ultrasonique du débit : ils déterminent le débit en comparant la différence de temps de transit des impulsions ultrasoniques se propageant dans le sens de l’écoulement et à contre-courant du fluide. Combinée au diamètre intérieur de la conduite, cette mesure permet de calculer le débit volumique.
false
recommendationTable
406050
406051
paddlewheel
<br/>
Débitmètre à roue à aubes
JUMO flowTRANS PW I01
JUMO flowTRANS PW I01
Les débitmètres à roue à aubes mesurent le débit des liquides à l’aide d’un rotor intégré (roue à aubes) entraîné par l’écoulement du liquide. Les aimants situés sur la roue activent un capteur qui génère des impulsions électriques, dont la fréquence correspond directement au débit. Il s’agit d’une méthode mécanique fiable pour les liquides propres à faible viscosité.
false
recommendationTable
406020
pitottube
<br/>

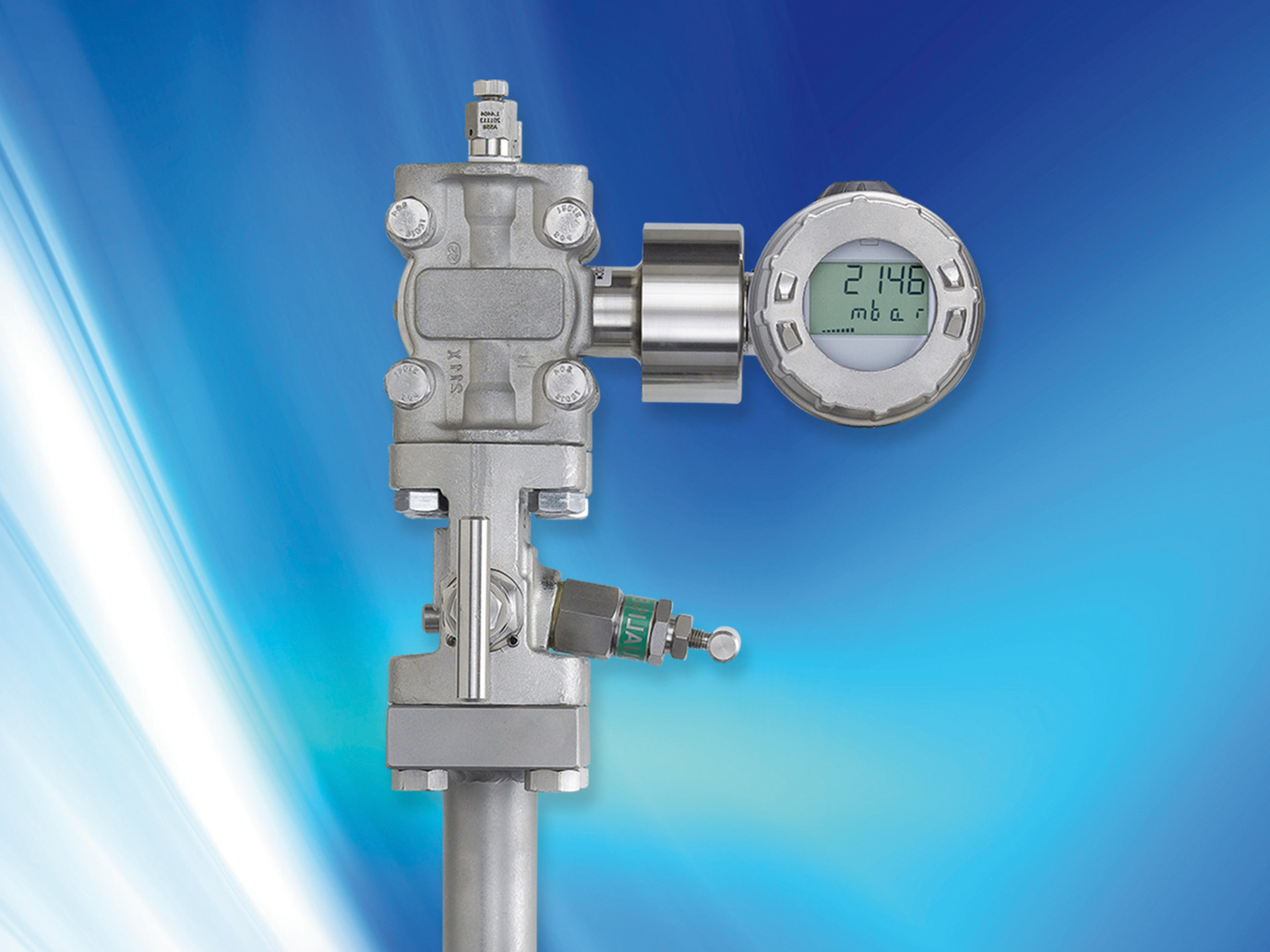

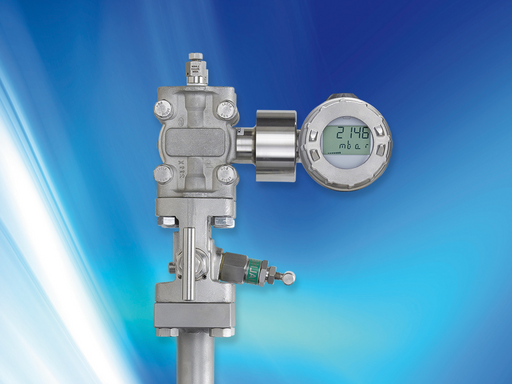

Débitmètre à tube de Pitot
JUMO flowTRANS DP P01/P02/P03/P04
JUMO flowTRANS DP P01/P02/P03/P04
Un débitmètre à tube de Pitot mesure la vitesse d’écoulement d’un gaz ou d’un liquide en déterminant la différence entre la pression totale, c’est-à-dire la pression mesurée lorsque l’écoulement s’arrête à l’orifice du tube, et la pression statique, qui correspond à la pression du fluide sans la composante liée à la vitesse. La différence de pression entre ces deux valeurs est proportionnelle au carré de la vitesse d’écoulement.
false
recommendationTable
409601
diafragma
<br/>

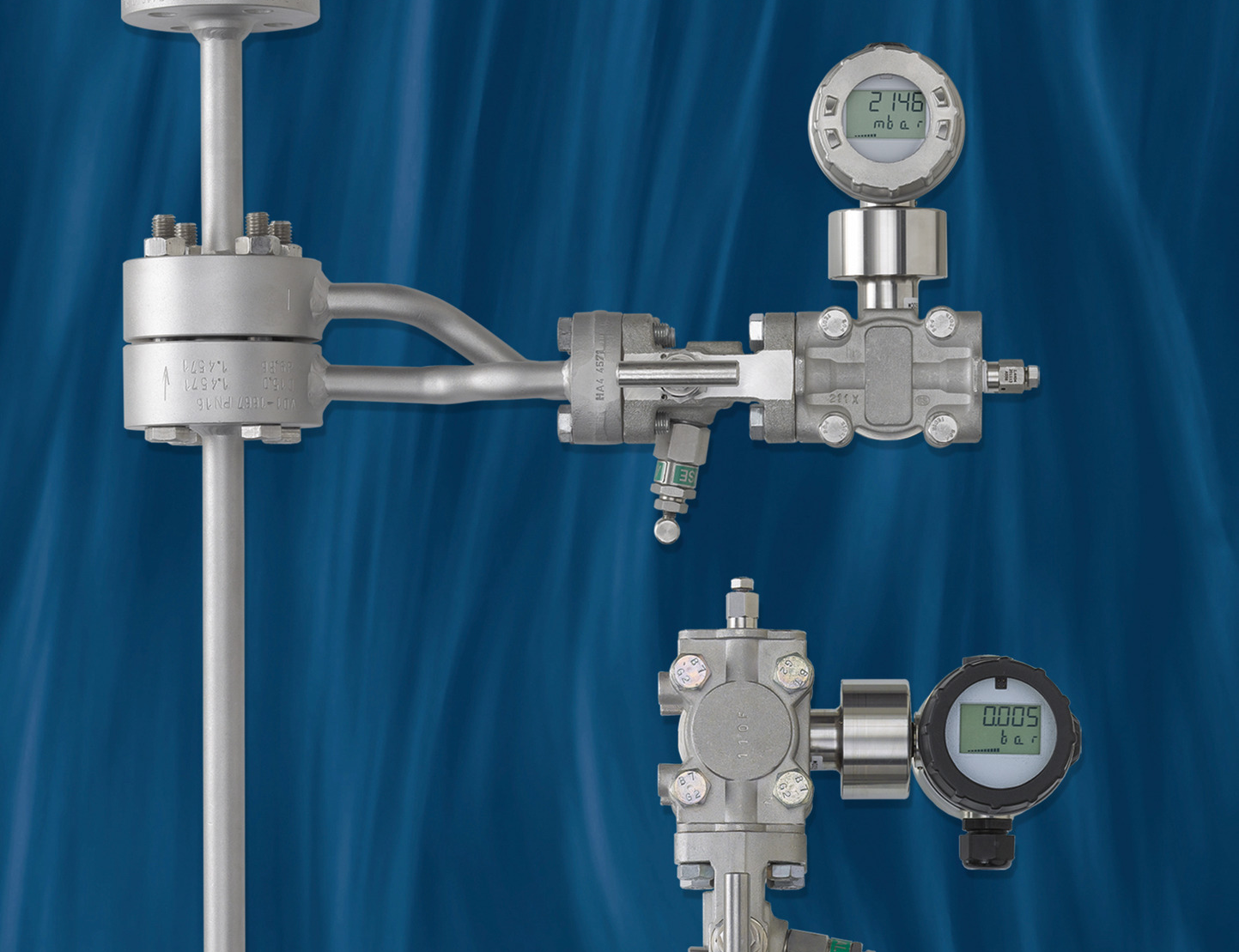

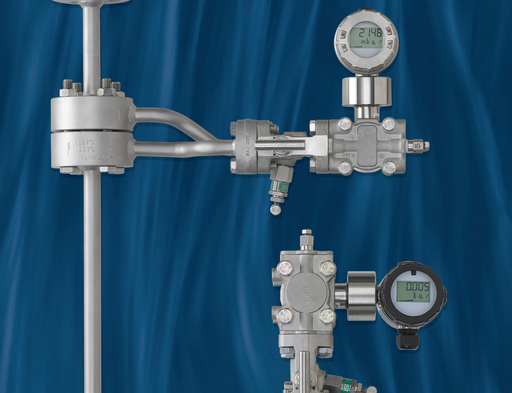

Débitmètres à diaphragme
JUMO flowTRANS DP R01/R02
JUMO flowTRANS DP R01/R02
Un débitmètre à diaphragme mesure le débit à travers une section rétrécie (plaque à diaphragme) dans la conduite. Lorsque le liquide ou le gaz s’écoule à travers cette section rétrécie, une différence de pression est créée en amont et en aval de la plaque à diaphragme. Selon le principe de Bernoulli, cette différence de pression est directement proportionnelle au carré de la vitesse d’écoulement.
false
recommendationTable
409602
<br/>
faq
Questions fréquemment posées
Vous trouverez ici les réponses aux questions les plus fréquemment posées concernant les débitmètres.
Qu’est-ce qu’un débitmètre électromagnétique ?
Comment fonctionne un débitmètre électromagnétique ?
Que signifie l’abréviation MID ?
Quelles sont les principales caractéristiques d’un débitmètre MID ?
Quel est le principe de mesure d’un débitmètre à ultrasons ?
Comment fonctionne un débitmètre à ultrasons (principe du temps de transit) ?
Quelle est l’alternative au principe du temps de transit ?
Quelles sont les principales caractéristiques d’un débitmètre à ultrasons ?
Quel est le principe de mesure d’un débitmètre à roue à aubes ?
Comment fonctionne un débitmètre à roue à aubes ?
Quelles sont les principales caractéristiques d’un débitmètre à roue à aubes ?
Quel est le principe de mesure d’un débitmètre à tube de Pitot ?
Comment fonctionne un débitmètre à tube de Pitot ?
Quelles sont les principales caractéristiques d’un débitmètre à tube de Pitot ?
Quel est le principe de mesure d’un débitmètre à diaphragme ?
Comment fonctionne un débitmètre à diaphragme ?
Quelles sont les principales caractéristiques d’un débitmètre à diaphragme ?
<br/>
faq1
Qu’est-ce qu’un débitmètre électromagnétique ?
Un débitmètre électromagnétique est un débitmètre qui fonctionne selon le principe de la loi de Faraday. Lorsqu’un fluide électriquement conducteur traverse un champ magnétique, une tension est induite. Cette tension est directement proportionnelle à la vitesse d’écoulement du fluide.
<br/>
faq2
Comment fonctionne un débitmètre électromagnétique ?
Le débitmètre crée un champ magnétique à travers la conduite. Le fluide (conducteur électrique) traverse ce champ, tandis que les électrodes intégrées à la paroi de la conduite mesurent la tension induite.
La tension mesurée est :
- proportionnelle à la vitesse d’écoulement du fluide ;
- et, en combinaison avec le diamètre de la conduite, utilisée pour calculer le débit volumique (m³/h).
<br/>
faq3
Que signifie l’abréviation MID ?
Dans le cas d’un débitmètre MID, l’abréviation MID signifie débitmètre électromagnétique (Magnetic-Inductive Flow Meter), également appelé débitmètre magnétique (Magmeter).
<br/>
faq4
Quelles sont les principales caractéristiques d’un débitmètre MID ?
Les principales caractéristiques d’un débitmètre MID sont :
- Fonctionne uniquement avec des fluides conducteurs (exprimés en μS/cm)
- Ne comporte aucune pièce mobile, ce qui garantit une mesure précise et une maintenance réduite
- Largement utilisé dans les applications liées à l’eau, aux eaux usées, aux produits chimiques et à l’industrie agroalimentaire
<br/>
faq5
Quel est le principe de mesure d’un débitmètre à ultrasons ?
Un débitmètre à ultrasons détermine la vitesse d’écoulement d’un fluide à l’aide d’ondes ultrasonores. Il existe deux principaux principes de mesure, mais le plus couramment utilisé est le principe du temps de transit.
<br/>
faq6
Comment fonctionne un débitmètre à ultrasons (principe du temps de transit) ?
Deux capteurs transmettent alternativement des impulsions ultrasonores l’un vers l’autre : une fois dans le sens de l’écoulement et une fois à contre-courant. Étant donné que les ondes sonores se propagent plus rapidement dans le sens de l’écoulement et plus lentement à contre-courant, une différence de temps de transit apparaît entre les deux impulsions. Cette différence est directement proportionnelle à la vitesse d’écoulement du fluide. En combinant cette vitesse avec le diamètre de la conduite, le débit peut être calculé.
<br/>
faq7
Quelle est une alternative au principe du temps de transit ?
Une alternative au principe du temps de transit est le principe Doppler, souvent utilisé pour les fluides contenant des particules ou des bulles d’air. Dans ce principe, les ondes ultrasonores se réfléchissent sur ces particules et le décalage de fréquence qui en résulte permet de déterminer la vitesse d’écoulement.
<br/>
faq8
Quelles sont les principales caractéristiques d’un débitmètre à ultrasons ?
Les principales caractéristiques d’un débitmètre à ultrasons sont :
- Disponible en version non intrusive (clamp-on) ou en ligne (inline).
- N’entraîne aucune obstruction dans la conduite et donc aucune perte de charge.
- Convient aussi bien aux fluides propres (principe du temps de transit) qu’aux fluides chargés en particules ou en bulles d’air (principe Doppler).
<br/>
faq9
Quel est le principe de mesure d’un débitmètre à roue à aubes ?
Un débitmètre à roue à aubes mesure la vitesse d’écoulement d’un fluide à l’aide d’une roue à aubes rotative qui est en contact avec l’écoulement.
<br/>
faq10
Comment fonctionne un débitmètre à roue à aubes ?
Le fluide s’écoule dans la conduite et entraîne la rotation de la roue à aubes. La vitesse de rotation de cette roue est directement proportionnelle à la vitesse d’écoulement du fluide. Un capteur (généralement magnétique ou à effet Hall) détecte chaque rotation sous forme d’une impulsion. Le nombre d’impulsions par unité de temps est ensuite converti en débit.
<br/>
faq11
Quelles sont les principales caractéristiques d’un débitmètre à roue à aubes ?
Les principales caractéristiques d’un débitmètre à roue à aubes sont :
- Simple, économique et adapté aux liquides propres à faible viscosité.
- Fournit un signal linéaire pour la plupart des plages de débit.
- Moins adapté aux fluides chargés en impuretés ou à forte viscosité.
<br/>
faq12
Quel est le principe de mesure d’un débitmètre à tube de Pitot ?
Un débitmètre à tube de Pitot mesure la vitesse d’écoulement d’un gaz ou d’un liquide en déterminant la différence entre la pression totale, c’est-à-dire la pression mesurée lorsque l’écoulement s’arrête contre l’ouverture du tube, et la pression statique, qui correspond à la pression du fluide sans la composante liée à la vitesse. La différence de pression entre ces deux valeurs est proportionnelle au carré de la vitesse d’écoulement.
<br/>
faq13
Comment fonctionne un débitmètre à tube de Pitot ?
L’extrémité avant du tube de Pitot capte l’écoulement et mesure la pression totale. Des prises latérales mesurent la pression statique.
La différence Δp = ptot − pstat permet de déterminer la vitesse d’écoulement.
formule pitot meetprincipe
formule pitot meetprincipe
s
landscape
En combinant cette vitesse avec le diamètre de la conduite, le système peut déterminer le débit.
<br/>
faq14
Quelles sont les principales caractéristiques d’un débitmètre à tube de Pitot ?
Les principales caractéristiques d’un débitmètre à tube de Pitot sont :
- Économique, simple et nécessitant peu de maintenance.
- Faible perte de charge.
- Adapté aux vitesses élevées, en particulier dans les applications d’air et de ventilation.
- Moins précis à faible vitesse ou dans des conditions d’écoulement turbulent.
<br/>
faq15
Quel est le principe de mesure d’un débitmètre à diaphragme ?
Un débitmètre à diaphragme mesure le débit volumique à travers un étranglement (plaque à diaphragme) dans la conduite. Lorsque le liquide ou le gaz traverse cet étranglement, une différence de pression est créée en amont et en aval de la plaque.
Selon le principe de Bernoulli, cette différence de pression est directement proportionnelle au carré de la vitesse d’écoulement.
<br/>
faq16
Comment fonctionne un débitmètre à diaphragme ?
Le liquide ou le gaz s’écoule dans une conduite contenant une plaque percée d’un orifice circulaire. Lorsque l’écoulement traverse cet étranglement, la vitesse du fluide augmente, ce qui provoque une diminution de la pression en aval de l’orifice. Les pressions suivantes sont alors mesurées :
- Pression amont (P₁)
- Pression aval (P₂)
La différence de pression ΔP = P₁ − P₂ est convertie en vitesse d’écoulement, puis en débit.
<br/>
faq17
Quelles sont les principales caractéristiques d’un débitmètre à diaphragme ?
Les principales caractéristiques d’un débitmètre à diaphragme sont :
- Simple, robuste et économique.
- Adapté aux pressions et températures élevées.
- Génère une perte de charge plus importante que d’autres technologies de mesure de débit.
- Convient aussi bien aux liquides et gaz conducteurs qu’aux liquides et gaz non conducteurs → très polyvalente
<br/>
relatednews
Actualités et informations associées
downloads
Documents associés
Débit
Flow
Download (5 MB)
Gestion de l’eau et des eaux usées
Water and wastewater engineering
Download (9.9 MB)

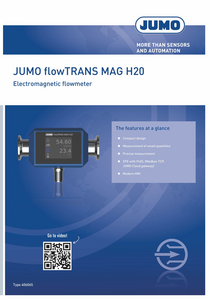

JUMO flowTRANS MAG H20
