I/O Modules

Wat is een I/O module?

Een I/O-module, ook wel input/output-module of randapparatuurmodule genoemd, vormt de interface tussen een besturingseenheid en de aangesloten sensoren en actuatoren. Deze module zet signalen van meetapparatuur, schakelaars of toetsen om in signalen die door de processor kunnen worden verwerkt. Tegelijkertijd stuurt zij besturingsopdrachten door naar de aangesloten actuatoren. Zonder I/O-modules zouden machines en installaties niet in staat zijn om informatie te verwerken of doelgericht te worden aangestuurd.

Alt Text

What types of I/O modules are available?

I/O-modules kunnen over het algemeen worden onderverdeeld in digitale en analoge modules:

Digitale modules:

• Ingangen: registreren eenvoudige schakelsignalen, waaronder signalen van toetsen of eindschakelaars.
• Uitgangen: verzenden besturingscommando’s naar actuatoren.

Analoge modules:

• Ingangen: registreren traploze waarden zoals temperatuur, druk of niveau.
• Uitgangen: leveren continue stuurgrootheden.

Daarnaast zijn er speciale modules beschikbaar die zijn ontworpen voor specifieke taken. Hiertoe behoren regelaars of communicatiemodules.

How does signal conversion work in an I/O module?

Signalen moeten worden aangepast en omgezet, zodat besturingsapparatuur en processors de informatie kunnen verwerken. Bij analoge ingangen gebeurt dit met behulp van een analoog-naar-digitaal-omzetter (ADC), die traploze meetwaarden omzet in digitale gegevens. Omgekeerd zet een digitaal-naar-analoog-omzetter (DAC) digitale besturingsopdrachten om in analoge signalen voor actuatoren. Daarnaast vervullen de modules vaak functies zoals storingsonderdrukking, niveauaanpassing of galvanische scheiding om een betrouwbare signaaloverdracht te waarborgen.

What are the advantages of modular I/O systems?

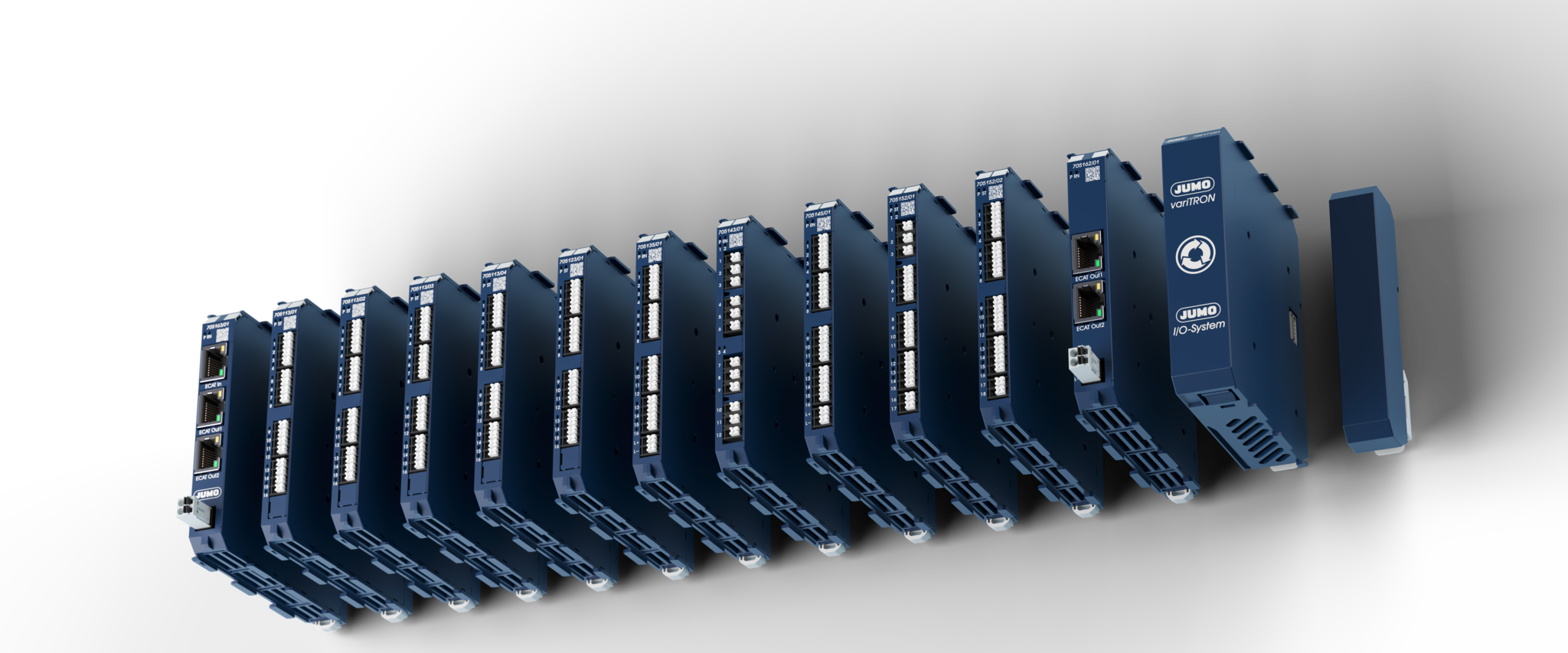

Modulaire I/O-systemen zijn bijzonder flexibel. Ze kunnen precies op uw behoeften worden afgestemd en op elk moment worden uitgebreid. Bij onderhoud kunnen afzonderlijke modules snel worden vervangen zonder dat het gehele systeem hoeft te worden stilgelegd. Hierdoor worden stilstandtijd en onderhoudskosten verminderd. Dit maakt modulaire systemen aantrekkelijk voor zowel kleine machines als complexe installaties. Het JUMO I/O-systeem heeft een modulaire opbouw en kan naar behoefte worden uitgebreid, zodat gebruikers profiteren van een hoge mate van flexibiliteit en schaalbaarheid.

How does a controller module improve the performance and safety of a PLC application?

Naast de klassieke in- en uitvoer van processignalen zorgt een regelaar als I/O-module zelfstandig voor de realtime verwerking en regeling van deze signalen, rechtstreeks op hardwareniveau. In tegenstelling tot conventionele I/O-modules, die louter als interface voor signaaloverdracht dienen, integreert de regelaarmodule lokale PID-regelalgoritmen, waardoor de belasting van de centrale CPU van de PLC aanzienlijk wordt verminderd. Dit resulteert in kortere cyclustijden, een hogere regelkwaliteit en een grotere procesbetrouwbaarheid – met name in geval van een storing, aangezien de module zelfstandig kan blijven regelen. Deze architectuur is een uniek kenmerk van JUMO-PLC-modules dat een gedecentraliseerde, krachtige regeling mogelijk maakt.

Which communication protocols do I/O modules use?

Afhankelijk van de toepassing en de vereisten worden verschillende protocollen gebruikt. Tot de veldbusprotocollen behoren onder meer PROFIBUS, CANopen, DeviceNet en Modbus RTU. Op Ethernet gebaseerde protocollen zoals EtherCAT, PROFINET, Ethernet/IP, Modbus TCP en Powerlink bieden hogere datasnelheden en grotere flexibiliteit. Het JUMO I/O-systeem maakt gebruik van EtherCAT als intern communicatieprotocol, dat in de technische documentatie de systeembus wordt genoemd. Naast de hoge snelheid en het aanpassingsvermogen biedt EtherCAT uitgebreide diagnosefuncties die vroegtijdige foutdetectie mogelijk maken, wat de betrouwbaarheid van het systeem vergroot.

What function does a gateway perform in I/O modules?

Een gateway is een interface waarmee netwerken of systemen met verschillende communicatieprotocollen met elkaar kunnen worden verbonden. In de context van I/O-modules wordt een gateway gebruikt wanneer modules, regelaars of besturingssystemen via verschillende veldbussen moeten communiceren. Deze zorgt ervoor dat gegevens betrouwbaar worden overgedragen, zodat signalen van sensoren en actuatoren correct naar de regelaar worden verzonden, ongeacht de gebruikte bus. Hierdoor kunnen zelfs heterogene installaties efficiënt worden bediend en centraal worden bewaakt. JUMO variTRON-regelaars kunnen dankzij het grote aantal ondersteunde communicatieprotocollen tevens als gateway fungeren.

How do you choose the right I/O modules?

De keuze van geschikte I/O-modules hangt af van verschillende factoren. Om te beginnen is het van essentieel belang om het aantal benodigde ingangen en uitgangen te bepalen, evenals of de signalen digitaal of analoog zijn. Even belangrijk is het signaaltype. De vraag is hier of er spanning of stroom moet worden verwerkt. In industriële omgevingen zijn robuuste uitvoeringen, een hoge beschermingsgraad tegen stof en vocht, en diagnostische mogelijkheden eveneens belangrijke selectiecriteria.
