Produkt Details
SKU
705020
Name

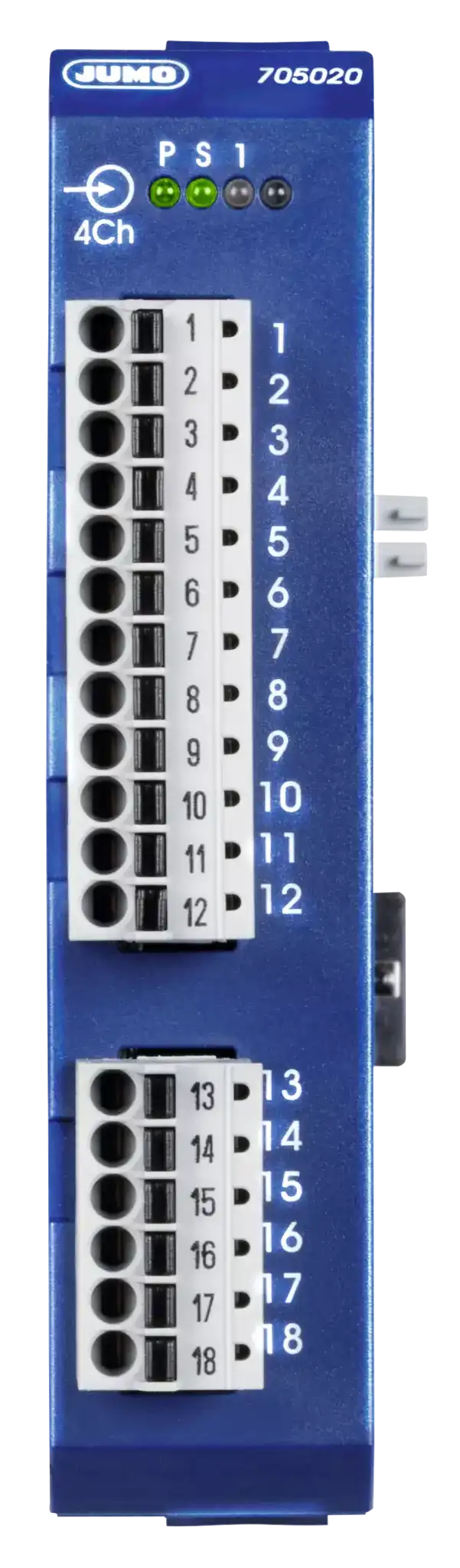

Analoge ingangsmodule 4-kanalen
Description
De analoge 4 kanaals ingangsmodule biedt 4 universele analoge ingangen met galvanische scheiding. Deze worden verder verwerkt door de systeembus.
Short Description
Module voor automatiseringssystemen
Price
€415.82
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTM3MDUiLCJiZW5lZml0cyI6W10sImJlbmVmaXRzSW50cm9kdWN0aW9uIjoiIiwidGVjaG5pY2FsRGF0YSI6W3sibmFtZSI6Ik1lZXRpbmdhbmdlbiIsInZhbHVlIjoiNCB1bml2ZXJzZWxlLCBob29nd2FhcmRpZ2UgdnJpaiBjb25maWd1cmVlcmJhcmUgYW5hbG9nZSBpbmdhbmdlbiB2b29yIHdlZXJzdGFuZHN0ZW1wZXJhdHV1cnNlbnNvcmVuLCB3ZWVyc3RhbmRzbWVldG9tdm9ybWVycywgdGhlcm1va29wZWxzIGVuIGVlbmhlaWRzc2lnbmFsZW4gKHN0cm9vbSAwKDQpIHRvdCAyMCBtQSwgc3Bhbm5pbmcgMCAoMikgdG90IDEwIFYsIEEvRC1vbXpldHRlcnJlc29sdXRpZSAxNiBiaXQpLCAxIGRpZ2l0YWxlIGluZ2FuZyIsInNvcnRObyI6MH0seyJuYW1lIjoiQmlqem9uZGVyaGVkZW4iLCJ2YWx1ZSI6IlN0YXR1c3RvZXN0YW5kZW4gd29yZGVuIG1ldCBiZWh1bHAgdmFuIGxlZHMgd2VlcmdlZ2V2ZW4sIGF1dG9tYXRpc2NoZSBjb25maWd1cmF0aWUgbmEgdmVydmFuZ2luZyB2YW4gaGV0IG1vZHVsZS1pbnpldHN0dWsgKGhvdC1zd2FwcGFibGUpLCBmcm9udGFsZSBhYW5zbHVpdGluZyB2YW4gZGUgaW5nYW5nZW4sIHNuZWxsZSBiZWRyYWRpbmcgdmFuIGRlIGJlZHJpamZzc3Bhbm5pbmcgZW4gc3lzdGVlbWJ1cyBkb29yIGRlIG1vZHVsZXMgZWVudm91ZGlnIGluIGVsa2FhciB0ZSBzdGVrZW4sIGFsbGUgaW5nYW5nZW4gemlqbiBnYWx2YW5pc2NoIGdlc2NoZWlkZW4sIGtsYW50c3BlY2lmaWVrZSBsaW5lYXJpc2F0aWUgbW9nZWxpamssIGdyZW5zd2FhcmRlYmV3YWtpbmciLCJzb3J0Tm8iOjF9LHsibmFtZSI6Iktlbm1lcmtlbiIsInZhbHVlIjoiQWxsZSBpbmdhbmdlbiB6aWpuIGdhbHZhbmlzY2ggZ2VzY2hlaWRlbiwga2xhbnRzcGVjaWZpZWtlIGxpbmVhcmlzYXRpZSBtb2dlbGlqaywgZ3JlbnN3YWFyZGViZXdha2luZyIsInNvcnRObyI6Mn0seyJuYW1lIjoiQWZtZXRpbmdlbiAoYiB4IGggeCBkKSIsInZhbHVlIjoiMjIsNSB4IDEzMCwgNiAgeCAxMDEsNSBtbSAoem9uZGVyIGFhbnNsdWl0ZWxlbWVudCkiLCJzb3J0Tm8iOjN9LHsibmFtZSI6IkFhbnNsdWl0aW5nIiwidmFsdWUiOiJNZXQgYWZuZWVtYmFyZSBrbGVtbGlqc3RlbiBtZXQgUHVzaC1JbiB0ZWNobm9sb2dpZSIsInNvcnRObyI6NH0seyJuYW1lIjoiQmVodWl6aW5nIiwidmFsdWUiOiJLdW5zdHN0b2ZiZWh1aXppbmcgdm9vciBESU5yYWlsIG1vbnRhZ2UgaW4gc2NoYWtlbGthc3QiLCJzb3J0Tm8iOjV9LHsibmFtZSI6IkJlc2NoZXJta2xhc3NlIiwidmFsdWUiOiJJUDIwIiwic29ydE5vIjo2fSx7Im5hbWUiOiJPbWdldmluZ3N0ZW1wZXJhdHV1ciIsInZhbHVlIjoiLTIwIHRvdCA1NSDCsEMiLCJzb3J0Tm8iOjd9LHsibmFtZSI6IlZvZWRpbmdzc3Bhbm5pbmciLCJ2YWx1ZSI6IkRDIDI0IFYgKzI1Ly0yMCAlIiwic29ydE5vIjo4fSx7Im5hbWUiOiJLZXVyIiwidmFsdWUiOiJVTCwgbWV0cm9sb2dpc2NoIGNlcnRpZmljYWF0LCBETlYtR0wsIEFNUzI3NTAvQ1FJLTkgKHR5cGUgdG9ldm9lZ2luZykiLCJzb3J0Tm8iOjl9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWFuc2NobHVlc3NlIiwiZGVzY3JpcHRpb24iOiJHYWx2YW5pc2NoIGdlc2NoZWlkZW4gYW5hbG9nZSBpbmdhbmciLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWFycm93LXJpZ2h0LWJsdWUiLCJkZXNjcmlwdGlvbiI6IktsYW50wq1zcGVjaWZpZWtlIGxpbmVhcmnCrXNhdGllIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1kYW5nZXIiLCJkZXNjcmlwdGlvbiI6IkdyZW5zwq13YWFyZGXCrWJld2FraW5nIiwidHlwZSI6IklDT04ifV0sImRpZmZlcmVudGlhdG9ycyI6W3sidGV4dCI6IjQgdW5pdmVyc2VsZSBhbmFsb2dlIGluZ2FuZ2VuIiwic29ydE5vIjowfSx7InRleHQiOiIxNiBiaXQgQS9ELW9temV0dGVyIiwic29ydE5vIjoxfSx7InRleHQiOiIxIGRpZ2l0YWxlIGluZ2FuZyBEQyAwLzI0IFYiLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-anschluesse
Description
Galvanisch gescheiden analoge ingang
Icon
icon-arrow-right-blue
Description
Klantspecifieke linearisatie
Icon
icon-danger
Description
Grenswaardebewaking
title
Technische gegevens
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=13705
Meetingangen
4 universele, hoogwaardige vrij configureerbare analoge ingangen voor weerstandstemperatuursensoren, weerstandsmeetomvormers, thermokopels en eenheidssignalen (stroom 0(4) tot 20 mA, spanning 0 (2) tot 10 V, A/D-omzetterresolutie 16 bit), 1 digitale ingang
Bijzonderheden
Statustoestanden worden met behulp van leds weergegeven, automatische configuratie na vervanging van het module-inzetstuk (hot-swappable), frontale aansluiting van de ingangen, snelle bedrading van de bedrijfsspanning en systeembus door de modules eenvoudig in elkaar te steken, alle ingangen zijn galvanisch gescheiden, klantspecifieke linearisatie mogelijk, grenswaardebewaking
Kenmerken
Alle ingangen zijn galvanisch gescheiden, klantspecifieke linearisatie mogelijk, grenswaardebewaking
Afmetingen (b x h x d)
22,5 x 130, 6 x 101,5 mm (zonder aansluitelement)
Aansluiting
Met afneembare klemlijsten met Push-In technologie
Behuizing
Kunststofbehuizing voor DINrail montage in schakelkast
Beschermklasse
IP20
Omgevingstemperatuur
-20 tot 55 °C
Voedingsspanning
DC 24 V +25/-20 %
Keur
UL, metrologisch certificaat, DNV-GL, AMS2750/CQI-9 (type toevoeging)
