Hvad er et I/O-modul?

Et I/O-modul, også kendt som et indgangs-/udgangsmodul eller et perifert modul, udgør grænsefladen mellem en styreenhed og de tilsluttede sensorer samt aktuatorer. Det omdanner signaler fra måleinstrumenter, afbrydere eller taster til signaler, som processoren kan behandle. Samtidig sender det styringskommandoer til de tilsluttede aktuatorer. Uden I/O-moduler ville maskiner og anlæg ikke være i stand til at behandle information eller styres målrettet.

Alt Text

Hvilke typer I/O-moduler findes der?

I/O-moduler kan generelt inddeles i digitale og analoge moduler:

Digitale moduler:

• Indgange: modtager enkle tænd/sluk-signaler, herunder fra taster eller grænsekontakter.
• Udgange: sender styringskommandoer til aktuatorer.

Analoge moduler:

• Indgange: registrerer trinløse værdier såsom temperatur, tryk eller niveau.
• Udgange: leverer kontinuerlige aktiveringsvariabler.

Derudover findes der specialmoduler, der er designet til specifikke opgaver. Disse omfatter regulatorer eller kommunikationsmoduler.

How does signal conversion work in an I/O module?

Signaler skal justeres og konverteres, så styreenheder og processorer kan behandle oplysningerne. For analoge indgange sker dette ved hjælp af en analog-til-digital-omformer (ADC), som omdanner trinløse måleværdier til digitale data. Omvendt omdanner en digital-til-analog-omformer (DAC) digitale styringskommandoer til analoge signaler til aktuatorer. Derudover udfører modulerne ofte funktioner såsom interferensundertrykkelse, niveauregulering eller galvanisk adskillelse for at sikre pålidelig signaloverførsel.

Hvad er fordelene ved modulære I/O-systemer?

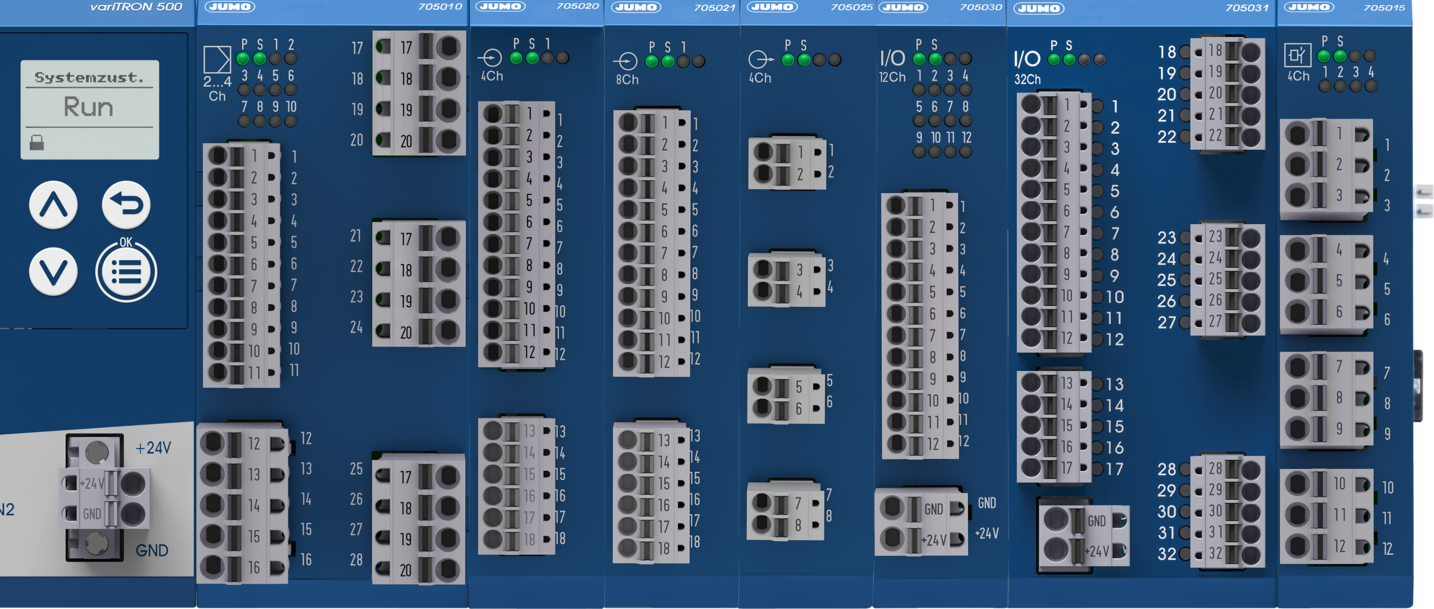

Modulære I/O-systemer er særdeles fleksible. De kan skræddersys præcist til dine behov og udvides når som helst. Ved vedligeholdelse kan enkelte moduler hurtigt udskiftes uden, at det er nødvendigt at lukke hele systemet ned. Dermed reduceres driftsstop og vedligeholdelsesomkostninger. Dette gør modulære systemer attraktive både til små maskiner og komplekse anlæg. JUMO I/O-systemet er opbygget modulært og kan udvides efter behov, så brugerne nyder godt af en høj grad af fleksibilitet og skalerbarhed.

Hvordan forbedrer et styringsmodul ydeevnen og sikkerheden i en PLC-applikation?

Ud over den klassiske ind- og udlæsning af processignaler varetager en controller, der fungerer som et I/O-modul, selvstændigt realtidsbehandlingen og styringen af disse signaler direkte på hardwareniveau. I modsætning til konventionelle I/O-moduler, der udelukkende fungerer som en grænseflade til signaloverførsel, integrerer controllermodulet lokale PID-reguleringsalgoritmer, hvilket dermed reducerer belastningen på PLC’ens centrale CPU betydeligt. Dette resulterer i kortere cyklustider, højere reguleringskvalitet og øget procespålidelighed – især i tilfælde af en fejl, da modulet kan fortsætte med at regulere uafhængigt. Denne arkitektur er et unikt træk ved JUMO PLC-moduler, der muliggør decentraliseret regulering med høj ydeevne.

Hvilke kommunikationsprotokoller bruger I/O-modulerne?

Afhængigt af anvendelsen og kravene anvendes forskellige protokoller. Blandt feltbusprotokollerne kan nævnes PROFIBUS, CANopen, DeviceNet og Modbus RTU. Ethernet-baserede protokoller som EtherCAT, PROFINET, Ethernet/IP, Modbus TCP og Powerlink tilbyder højere datahastigheder og større fleksibilitet. JUMO I/O-systemet anvender EtherCAT som sin interne kommunikationsprotokol, hvilket i den tekniske dokumentation betegnes som systembussen. Ud over sin høje hastighed og tilpasningsevne tilbyder EtherCAT omfattende diagnostiske funktioner, der muliggør tidlig fejlfinding, hvilket øger systemets pålidelighed.

Hvilken funktion har en gateway i I/O-moduler?

En gateway er en grænseflade, der gør det muligt at forbinde netværk eller systemer med forskellige kommunikationsprotokoller med hinanden. I forbindelse med I/O-moduler anvendes en gateway, når moduler, reguleringsenheder eller styresystemer skal kommunikere via forskellige feltbusser. Den sikrer, at data overføres pålideligt, så signaler fra sensorer og aktuatorer overføres korrekt til reguleringsenheden, uanset hvilken bus der anvendes. Dermed kan selv heterogene anlægsstrukturer drives effektivt og overvåges centralt. JUMO variTRON-reguleringsenheder kan også fungere som gateways takket være det store antal understøttede kommunikationsprotokoller.

Hvordan vælger man de rigtige I/O-moduler?

Valget af egnede I/O-moduler afhænger af flere faktorer. Først og fremmest er det afgørende at fastlægge antallet af nødvendige indgange og udgange samt at afklare, om signalerne er digitale eller analoge. Lige så vigtigt er signaltypen. Her drejer det sig om, hvorvidt der skal behandles spænding eller strøm. I industrielle miljøer er robuste konstruktioner, høj beskyttelsesklasse mod støv og fugt samt diagnostiske funktioner ligeledes vigtige udvælgelseskriterier.
