IP68 kaitseklass – mida see tähendab? Teooria ja praktika.

Mida tähendab IP?

„IP“ tähendab „International Protection Rating“, mis tähendab „kaitseastet“. Mõnikord tõlgitakse seda ka kui „Ingress Protection“, mis tähendab kaitset sissetungimise vastu. Teine nimetus väljendab kõige täpsemalt IP-kaitseklasside olemust. Lihtsalt öeldes on need klassid osa süsteemist, mis kirjeldab, kas seade on kaitstud osakeste, tolmu või vee sissetungimise eest.

IP-kood

IP-kaitseklass koosneb kindlast tähemärgist, mis on esitatud IP-sümboli kujul, ja kahest iseloomulikust numbrist. Valikuliselt võib koodi lõpus olla kaks tähemärki – täiendavad ja lisatähemärgid. Kui iseloomulikku numbrit ei ole vaja, tuleb see asendada tähega X.

Tähtede IP tähendus

Täiendavat tähte kasutatakse juhul, kui kaitse ohtlike osade juurdepääsu eest on kõrgem, kui esimene iseloomustav number näitab. Täiendav täht näitab kaitset konkreetsetel juhtudel, nt teatud ilmastikutingimustes või kõrgepinge seadmete puhul.

Esimene iseloomustav number

kaitseaste kokkupuute eest tahkete esemetega

• X – kaitseastme kindlaksmääramiseks puuduvad andmed
• 0 – puudub kaitse tahkete esemete ja nendega kokkupuutumise eest
• 1 – kaitse käeseljaga ohtlike osadega kokkupuutumise eest ning läbimõõduga 50 mm ja suuremate tahkete esemete sissetungimise eest
• 2 – kaitse käeseljaga ohtlike osadega kokkupuutumise eest ning läbimõõduga 12,5 mm ja suuremate tahkete esemete sissetungimise eest
• 3 – kaitse tööriista abil ohtlike osadega kokkupuutumise eest ning läbimõõduga 2,5 mm ja suuremate tahkete esemete sissetungimise eest
• 4 – kaitse ohtlike osadega kokkupuutumise eest traadi abil ning läbimõõduga 1 mm ja suuremate tahkete esemete sissetungimise eest
• 5 – kaitseb kasutajaid igasuguse kokkupuute eest ohtlike osadega ja tolmu sissetungimise eest
• 6 – kõrgeim kaitse igasuguse kokkupuute eest ohtlike osadega ja tolmu sissetungimise eest

Teine iseloomustav number

Kaitse vee sissetungimise eest

• X – kaitseastme kindlaksmääramiseks pole andmeid
• 0 – puudub kaitse vee eest
• 1 – kaitse langevate veetilkade eest
• 2 – kaitse pritsivate veetilkade eest, kui konstruktsioon on kallutatud mis tahes suunas kuni 15 kraadi vertikaalist
• 3 – kaitse veepihustuse eest mis tahes suunas kuni 60° nurga all vertikaalist
• 4 – kaitse veepritsmete eest kõikidest suundadest
• 5 – kaitse kuni 12,5 l/min veejoa eest, mis pihustub korpusele mis tahes suunast
• 6 – kaitse kuni 100 l/min veejoa eest, mis suunatakse korpusele mis tahes suunast
• 7 – kaitse lühiajalise veesukeldumise eest 30 minutit sügavuses 15 cm korpuse ülemisest servast ja 1 m korpuse alumisest servast (väärtused korpuse puhul, mille kõrgus on alla 85 cm)
• 8 – kaitse pideva veesukeldumise mõjude eest tootja poolt sätestatud tingimustel, kuid rangemad kui punktis 7
• 9 – vastupidavus pikaajalisele vees olemisele ja kaitse üleujutuse eest tugeva veejoaga kõrgel rõhul (80–100 baari) ja temperatuuril kuni 80 °C

IP-standardid

Kasutatakse kahte IP-koodi klassifitseerimisstandardit:

• DIN EN 60529 „Korpuste pakutav kaitseaste”. Seda kasutatakse peamiselt tööstuslikes rakendustes.
• DIN 40 050, osa 9: Maanteesõidukid, IP-kaitseklassid; kaitse võõrkehade, vee ja kokkupuute eest, elektriseadmed. Kasutatakse tavaliselt olukordades, kus seadet kasutatakse tavalisest vee alla kastmisest raskemates tingimustes, nt kõrgsurvepesu korral.

Need standardid erinevad mõningates detailides, seega tuleks igal juhul lähtuda asjakohasest standardist.

IP67 – mida see tähendab?

IP67 tähendab maksimaalset kaitset tolmu, liiva ja muude tahkete esemete eest ning kõrget kaitsetaset vee sissepääsu mõjude vastu. See on madalaim kaitsetase, mida peaks arvesse võtma igaüks, kellele seadme veekindlus on oluline.

JUMO tootevalikus olevad IP68-sertifitseeritud seadmed

• Ujukilülitid vedeliku taseme punktmõõtmiseks, sealhulgas standardversioonis ujukilülitid ja miniatuurversioonis ujukilülitid. Neil on ka plahvatuskindluse sertifikaadid.

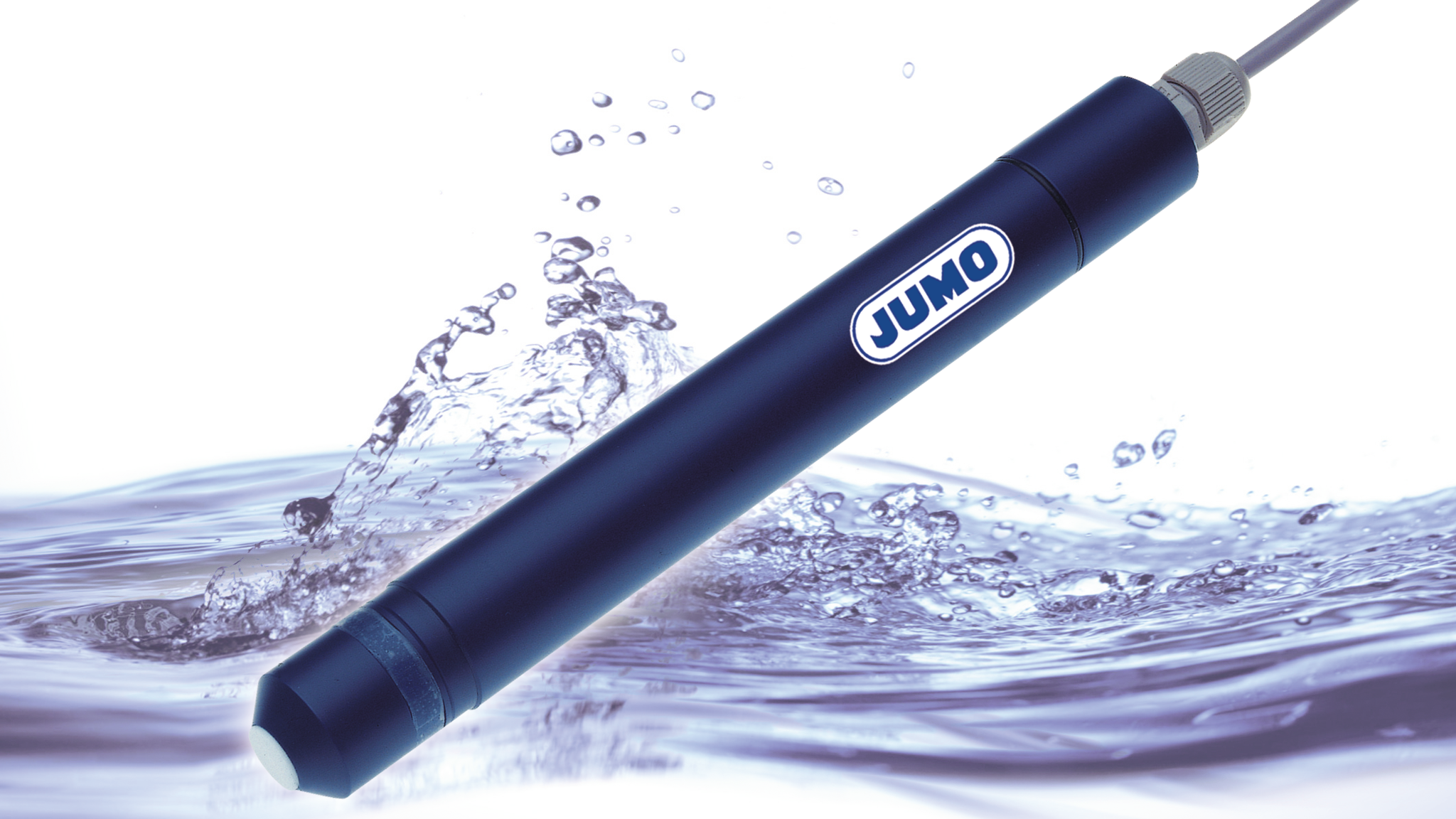

• MAERA hüdrostaatilised andurid vedelike mõõtmiseks mahutites. Selles seerias on andurid selliste parameetrite mõõtmiseks nagu vedeliku tase ja sügavus, nii agressiivsete kui ka mitteagressiivsete vedelike puhul. MAERA andurid on saadaval ka ATEX-sertifitseeritud versioonis plahvatusohtlikes piirkondades kasutamiseks.

IP67 ja IP68 – kumba neist IP-kaitseklassidest peaksite valima?

IP67 on madalaim kaitseklass, mida peaks kaaluma keegi, kellele seadme veekindlus on oluline, kuna alates 7. tasemest on võimalik seadme vee alla kastmine. Siiski tuleb arvestada, et see veekindlusklass tagab vastupidavuse lühiajalisele vee alla kastmisele kuni 30 minutit. Kui seade peab olema pikemaajaliselt vee all või soovite olla kindlam, on IP68 alati parem valik.

Võtke ühendust JUMOga – aitame teil valida teie rakendusele sobiva seadme.
