Ultraheli-voolumõõturid flowTRANS – JUMO uued tooted

Kuidas töötab ultraheli-voolumõõtur?

Ultraheli voolumõõtmine põhineb asjaolul, et akustiline energia liigub läbi keskkonna nii üles- kui ka allapoole. Signaalide läbimisaja erinevus on proportsionaalne koguvoolukiirusega ehk vedeliku kiirusega. See meetod mõõdab esimese anduri poolt teise anduri suunas saadetud signaali läbimisaja erinevust.

Vedeliku voolu mõõtmine

Kui torustikus ei ole voolu, on need läbimisajad mõlemas suunas võrdsed. Kui vedelik liigub voolu suunas, liigub heli kiiremini. Samamoodi liigub heli aeglasemalt, kui vedelik voolab vastassuunas.

Mõõtmine juhtivates ja mittejuhtivates keskkondades

Ultraheli voolumõõturid on mõeldud vedeliku voolu mõõtmiseks juhtivates ja mittejuhtivates keskkondades.

• ultraheliline veevoolumõõtur

• ultraheli gaasivoolumõõtur

• ultraheliline reovee voolumõõtur

Ultraheli voolumõõturid flowTRANS US

Ühed kõige kaasaegsemad ultraheli voolumõõturid on JUMO flowTRANS US seeria. Need põhinevad delfiinide ultraheli suhtlusel – delfiinid on inimese järel kõige intelligentsemad imetajad.

• ülikiire
• täpse voolukiiruse
• mõõtmised nii juhtivates kui ka mittejuhtivates keskkondades
• madal energiatarbimine
• lihtne hooldus tänu liikuvate osadeta konstruktsioonile
• lihtne paigaldamine ilma T-liitmikuta
• metallivaba konstruktsioon, mis sobib kasutamiseks korrosiivsetes keskkondades ja vedelikes

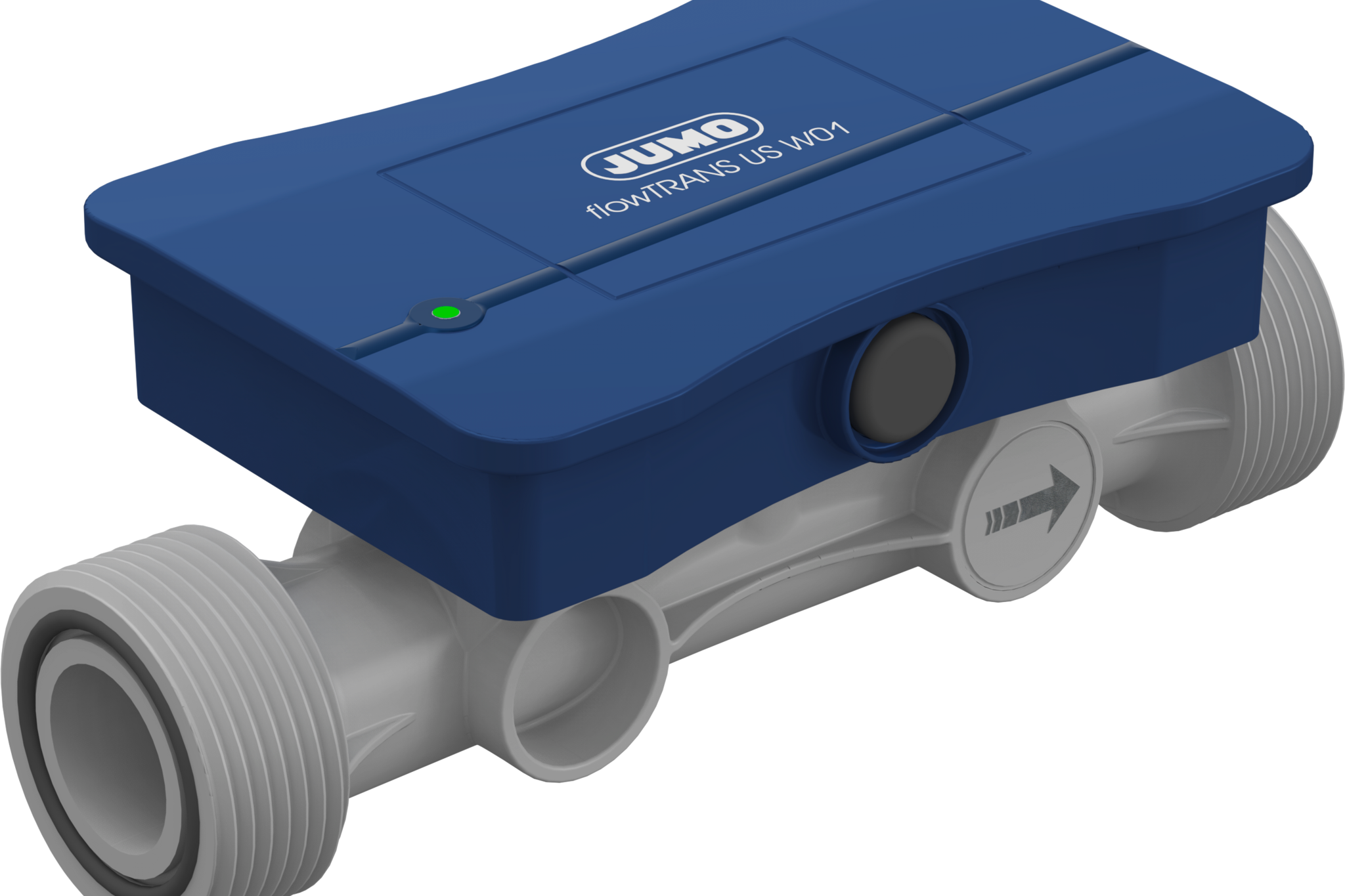

JUMO flowTRANS US W01

JUMO flowTRANS US W01 sobib täpsete mõõtmiste tegemiseks, kuna mõõtevea piir on vaid +/- 2% mõõdetud väärtusest. Tänu metallivabale korpusele ja plasttorule nimiläbimõõduga DN 15 kuni DN 32 on see vedeliku voolumõõtur paindlikult kasutatav isegi korrosiivsetes keskkondades. IP65 kaitseklass tagab, et seade säilitab oma funktsionaalsuse isegi rasketes tingimustes.

JUMO flowTRANS US W02

Lisaks põhilistele funktsioonidele on JUMO flowTRANS US W02 varustatud ka ekraani ja Bluetooth-liidesega. Lisaks pakub see täpsemat mõõtmist, mille veapiir on +/- 1% mõõdetud väärtusest. Sellel ultraheli voolumõõturil on püsivalt paigaldatud temperatuuriandur ning seda on võimalik valikuliselt laiendada rõhu mõõtmiseks.

Lihtne konfigureerimine ja paigaldamine IO-Linki ja JUMO digiLine'i abil

JUMO flowTRANS US W02-d saab kombineerida JUMO digiLine süsteemiga, mis on vedelike analüüsimiseks mõeldud intelligentne andurivõrk. Lisaks on sellesse süsteemi integreeritud rakendus JUMO andurite juhtimiseks. Seda rakendust kasutatakse uute JUMO meroTRON-kontrollerite puhul. Mitteinvasiivne ultraheli voolumõõtur on saadaval IO-Link-liidesega ja seda saab kombineerida JUMO digiLine’iga – vedelike analüüsimiseks mõeldud intelligentset andurivõrgustikuga.

Milline peab olema minimaalne vooluhulk seadmel flowTRANS W02?

Minimaalne vooluhulk on 0,05% maksimaalsest mõõtevahemikust:

1. DN 20: Maksimaalne mõõtevahemik: 80 l/min Minimaalne vooluhulk = 0,05% * 80 l/min = 0,04 l/min (või 40 ml/min).
2. DN 25: maksimaalne mõõtevahemik: 210 l/min Minimaalne vooluhulk = 0,05% * 210 l/min = 0,105 l/min (või 105 ml/min).
3. DN 32: Maksimaalne mõõtevahemik: 320 l/min Minimaalne vooluhulk = 0,05% * 320 l/min = 0,16 l/min (või 160 ml/min).

Kas ultraheli voolumõõturil flowTRANS US W02 on võimalik signaali väljastada väljundite kaudu või on võimalik vaid näidu lugemine ekraanilt?

Voolumõõtur flowTRANS US W02 suudab signaali edastada erinevate väljundite kaudu (IO-Link, vooluväljundid 4–20 mA, pingeväljundid 0–10 V), mitte ainult ekraanil kuvatava näidu kaudu.

Millised on ultraheli voolumõõturi flowTRANS US W02 maksimaalsed voolu ja rõhu väärtused?

Ultraheli voolumõõturil flowTRANS US W02 on järgmised maksimaalsed voolu mõõtevahemikud:

• DN 15: 60 l/min
• DN 20: 80 l/min
• DN 25: 210 l/min
• DN 32: 320 l/min

Millised on flowTRANS US W02 kommunikatsiooniprotokollid?

flowTRANS W02 kommunikatsiooniprotokollid on Bluetooth (koos rakendusega JUMO smartCONNECT) ja IO-Link.

• flowTRANS US-seeria ultraheli-voolumõõturitel on lai kasutusala, sealhulgas:
• vee- ja keskkonnatehnika (nt kergelt saastunud reovesi, samuti joogivesi või tehniline vesi
• kemikaalide doseerimine
• küte, kliimaseadmed ja ventilatsioon (nt jahutusvee ringlused ja jahutustornid)
• galvaanilised tehased
• pumbade tootmine

Kas ultraheli-voolumõõtureid on võimalik desinfitseerida?

Ultraheli voolumõõtureid, nagu JUMO flowTRANS US W01/W02, saab desinfitseerida, kui temperatuur ja kasutatavate desinfektsioonivahendite tüüp vastavad nende valmistamiseks kasutatud materjalide (antud juhul PPSU, PEEK ja EPDM- või FKM-tihendid) taluvuspiiridele. flowTRANS-seeria seadmed on kohandatud töötama temperatuuridel kuni 80 °C ja isegi 95 °C, kuigi kõrgem temperatuur võib mõjutada täpsust. Oluline on täpselt kindlaks määrata, milliseid desinfektsioonivahendeid kasutatakse, ja veenduda, et need seadme osi ei kahjustaks. Võtke meiega ühendust – meie spetsialistid valivad teile sobivaima seadme.
