Produkt Details
SKU
703041
Name

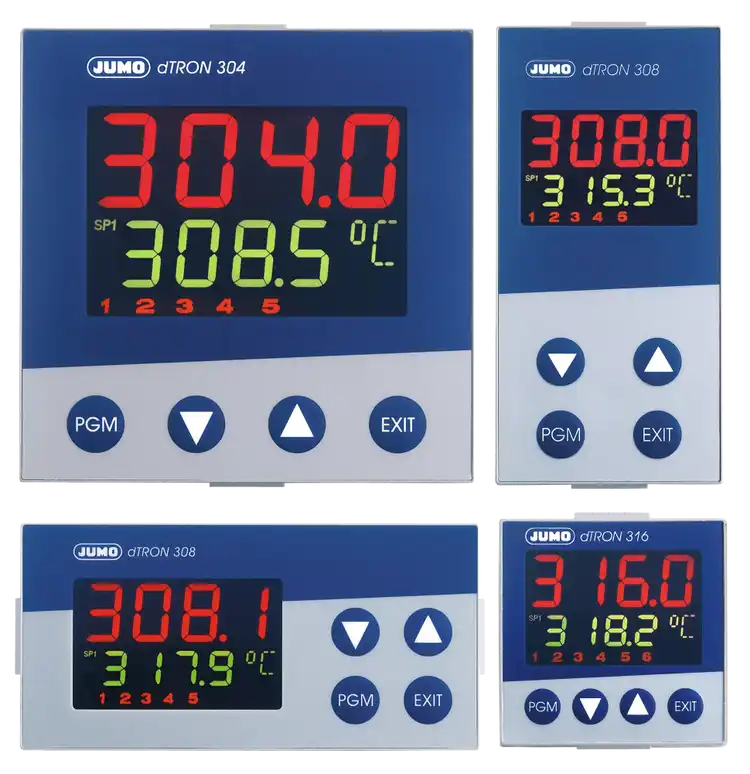

JUMO dTRON 304/308/316
Description
Universaalsed Sisseehitatud PID-regulaatorid analoogsisendiga (max. 2) takistustermomeetritele, termopaaridele ja standardsignaalidele 4-20 mA, 0-10V ja muudele. 8 sektsiooniga programmjuhtimispult. Matemaatika- ja loogikafunktsioonid, taimer, ramp. Juhtseadme moodulstruktuur, mis võimaldab lisamoodulitega järeltõstmist. RS485 liides (Modbus), PROFIBUS DP. Saatja väljundvõimsus.
Short Description
Kompaktne ühe kanaliga PID-regulaator
Price
€0.00
Availability
In Stock
Images
State
ARCHIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MzM0MSIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoia29udHJvbGxlcmkgc3RydWt0dXVyIiwidmFsdWUiOiJQLCBJLCBQRCwgUEksIFBJRCAoMiBwYXJhbWVldHJpIGtvbXBsZWt0aSkiLCJzb3J0Tm8iOjB9LHsibmFtZSI6IkVyaWxpc2VkIGZ1bmt0c2lvb25pZCIsInZhbHVlIjoiTW9kdWxhYXJuZSBrb25zdHJ1a3RzaW9vbiBrb29zIGxhaWVuZHVza2FydGlkZWdhIGrDpHJlbHTDtXN0bWlzZSB2w7VpbWFsdXNlZ2E7IG11Z2F2IHNlYWRpc3R1c3Byb2dyYW1tIGtvb3Mga8OkaXZpdHVzdGFya3ZhcmFnYTsgbWluaW1hYWxuZSBwcm9vdml2w7V0dWFlZyA1MCBtczsgaXNlb3B0aW1lZXJpdiBwcm90c2VkdXVyIGtvbnRyb2xsZXJpIHBhcmFtZWV0cml0ZSBtw6TDpHJhbWlzZWtzOyBwcm9ncmFtbWVlcml0YXYgdGVlbmluZHVzdGFzZTsgbWF0ZW1hYXRpbGlzZWQgamEgbG9vZ2lsaXNlZCBmdW5rdHNpb29uaWQ7IE1vZGJ1cy1NYXN0ZXIgZnVua3RzaW9vbjsgOCBzZWt0c2lvb25pZ2EgcHJvZ3JhbW0iLCJzb3J0Tm8iOjF9LHsibmFtZSI6IkFsYXJtc2lnbmFhbGlkIiwidmFsdWUiOiI0IHBpaXJtw6TDpHJha29tcGFyYWF0b3JpdCA4IGjDpGlyZWZ1bmt0c2lvb25pZ2EgaWdhw7xrcyIsInNvcnRObyI6Mn0seyJuYW1lIjoiSGVha3NraWlkdWQiLCJ2YWx1ZSI6Ik1ldHJvbG9vZ2lsaW5lIGhlYWtza2lpdCwgY1VMdXMiLCJzb3J0Tm8iOjN9LHsibmFtZSI6IlBhaWdhbGRhbWluZSIsInZhbHVlIjoiUGxhc3Rpa3VzdCBrb3JwdXMgcGFuZWVsaWxlIHBhaWdhbGRhbWlzZWtzIiwic29ydE5vIjo0fSx7Im5hbWUiOiJNw7XDtXRtaXNlIHNpc2VuZGlkIiwidmFsdWUiOiJLdW5pIDIga29uZmlndXJlZXJpdGF2YXQgYW5hbG9vZ3Npc2VuZGl0IHRha2lzdHVzYW5kdXJpdGUsIHRha2lzdHVzYW5kdXJpdGUgamEgdGVybW9wYWFyaWRlIGphb2tzOyB2b29sIDAoNCkga3VuaSAyMCBtQTsgcGluZ2UgMCgyKSBrdW5pIDEwVjsga8O8dHRlIHZvb2wgMCBrdW5pIDUwIG1BIEFDOyBsaW5lYXJpc2F0c2lvb24gdmFzdGF2YWx0IGtsaWVuZGkgc3BldHNpZmlrYXRzaW9vbmlkZWxlIiwic29ydE5vIjo1fSx7Im5hbWUiOiJWw6RsanVuZGlkIiwidmFsdWUiOiIyIHJlbGVlZCAzIEEgLyAyMzAgViAodGF2YWxpc2VsdCBhdmF0dWQga29udGFrdCk7IDIgbG9vZ2lsaXN0IHbDpGxqdW5kaXQgMC8xMlYgKHZhbGlrdWxpc2VsdCAwLzE4VikiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IkxpaWRlc2VkL3Byb3Rva29sbGlkIiwidmFsdWUiOiJSUzQ4NSAoTW9kYnVzKTsgUFJPRklCVVMgRFA7IGtvbmZpZ3VyYXRzaW9vbmlsaWlkZXMiLCJzb3J0Tm8iOjd9LHsibmFtZSI6IlByb2dyYW1taSBrb250cm9sbGVyIiwidmFsdWUiOiIxIHByb2dyYW1tIGt1bmkgOCBzZWt0c2lvb25pZ2E7IDQganVodGltaXNzdXVuZGEiLCJzb3J0Tm8iOjh9LHsibmFtZSI6IkJpbmFhcnNlZCBzaXNlbmRpZCIsInZhbHVlIjoiTWFrc2ltYWFsc2VsdCA0IGJpbmFhcnNldCBzaXNlbmRpdCBwb3RlbnRzaWFhbGl2YWJhZGUga29udGFrdGlkZSBqYW9rcyIsInNvcnRObyI6OX0seyJuYW1lIjoiw5xoZW5kdXMiLCJ2YWx1ZSI6IktydXZpa2xlbW1pZCIsInNvcnRObyI6MTB9LHsibmFtZSI6IkZvcm1hYWRpZCIsInZhbHVlIjoiNDggeCA0OCBtbSwgNDggeCA5NiBtbSwgOTYgeCA0OCBtbSwgOTYgeCA5NiBtbSIsInNvcnRObyI6MTF9LHsibmFtZSI6IlRvaXRlYWxsaWthcyIsInZhbHVlIjoiQUMgMTEwLTI0MCBWICsxMC8xNSUsIDQ4LTYzIEh6OyBBQy9EQyAyMC0zMCBWLCA0OC02MyBIeiIsInNvcnRObyI6MTJ9LHsibmFtZSI6IlR1cnZhbGlzdXNlIHRhc2UiLCJ2YWx1ZSI6IklQNjUgZWVzdHBvb2x0LCBJUDIwIHRhZ2FudHBvb2x0Iiwic29ydE5vIjoxM30seyJuYW1lIjoiS29udHJvbGxlcmkgdMO8w7xwIiwidmFsdWUiOiJLYWhlIG9sZWt1IGtvbnRyb2xsZXIsIGtvbG1lIG9sZWt1IGtvbnRyb2xsZXIsIGtvbG1lIG9sZWt1IHNhbW11a29udHJvbGxlcmksIHBpZGV2IGtvbnRyb2xsZXIiLCJzb3J0Tm8iOjE0fSx7Im5hbWUiOiJOw6RpdGEiLCJ2YWx1ZSI6Iktha3MgbmVsamFrb2hhbGlzdCA3LXNlZ21lbmRpbGlzdCBla3JhYW5pIChwdW5hbmUsIHJvaGVsaW5lKSBwcm90c2Vzc2kgdsOkw6RydHVzdGUsIHBhcmFtZWV0cml0ZSBqYSBrZWxsYSBuw6RpdGFtaXNla3M7IGlrb29uaWQsIG1pcyBuw6RpdGF2YWQgbMO8bGl0aSBhc2VuZGVpZCwgcmFtcHJlxb5paW1pLCBtYW51YWFsc2V0IHJlxb5paW1pIGphIGFrdGlpdnNlaWQgc2VhZGlzdHVzcHVua3RlOyDDvGtzIGthaGVrb2hhbGluZSAxNi1zZWdtZW5kaWxpbmUgZWtyYWFuIChyb2hlbGluZSkgZXJpbmV2YXRlIMO8aGlrdXRlIG7DpGl0YW1pc2VrcyIsInNvcnRObyI6MTV9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNhbGN1bGF0b3IiLCJkZXNjcmlwdGlvbiI6Ik1hdGVtYWF0aWxpbmUgamEgbG9vZ2lsaW5lIGZ1bmt0c2lvb24iLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1vbml0b3IiLCJkZXNjcmlwdGlvbiI6Ijggc2VrdHNpb29uaWdhIHByb2dyYW1tIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1mbG93LWxpbmUiLCJkZXNjcmlwdGlvbiI6IlVuaXZlcnNhYWxuZSBtw7XDtXRtaXNlIHNpc2VuZCIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJMYWllbmRhdGF2YWQgSS9PLW1vb2R1bGlkIiwic29ydE5vIjoxfSx7InRleHQiOiJGb3JtYWFkaWQgNDh4NDgga3VuaSA5Nng5NiBtbSIsInNvcnRObyI6Mn1dfQ==
title
Icon
icon-calculator
Description
Matemaatiline ja loogiline funktsioon
Icon
icon-monitor
Description
8 sektsiooniga programm
Icon
icon-flow-line
Description
Universaalne mõõtmise sisend
title
Tehnilised andmed
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=3341
kontrolleri struktuur
P, I, PD, PI, PID (2 parameetri komplekti)
Erilised funktsioonid
Modulaarne konstruktsioon koos laienduskartidega järeltõstmise võimalusega; mugav seadistusprogramm koos käivitustarkvaraga; minimaalne proovivõtuaeg 50 ms; iseoptimeeriv protseduur kontrolleri parameetrite määramiseks; programmeeritav teenindustase; matemaatilised ja loogilised funktsioonid; Modbus-Master funktsioon; 8 sektsiooniga programm
Alarmsignaalid
4 piirmäärakomparaatorit 8 häirefunktsiooniga igaüks
Heakskiidud
Metroloogiline heakskiit, cULus
Paigaldamine
Plastikust korpus paneelile paigaldamiseks
Mõõtmise sisendid
Kuni 2 konfigureeritavat analoogsisendit takistusandurite, takistusandurite ja termopaaride jaoks; vool 0(4) kuni 20 mA; pinge 0(2) kuni 10V; kütte vool 0 kuni 50 mA AC; linearisatsioon vastavalt kliendi spetsifikatsioonidele
Väljundid
2 releed 3 A / 230 V (tavaliselt avatud kontakt); 2 loogilist väljundit 0/12V (valikuliselt 0/18V)
Liidesed/protokollid
RS485 (Modbus); PROFIBUS DP; konfiguratsiooniliides
Programmi kontroller
1 programm kuni 8 sektsiooniga; 4 juhtimissuunda
Binaarsed sisendid
Maksimaalselt 4 binaarset sisendit potentsiaalivabade kontaktide jaoks
Ühendus
Kruviklemmid
Formaadid
48 x 48 mm, 48 x 96 mm, 96 x 48 mm, 96 x 96 mm
Toiteallikas
AC 110-240 V +10/15%, 48-63 Hz; AC/DC 20-30 V, 48-63 Hz
Turvalisuse tase
IP65 eestpoolt, IP20 tagantpoolt
Kontrolleri tüüp
Kahe oleku kontroller, kolme oleku kontroller, kolme oleku sammukontrolleri, pidev kontroller
Näita
Kaks neljakohalist 7-segmendilist ekraani (punane, roheline) protsessi väärtuste, parameetrite ja kella näitamiseks; ikoonid, mis näitavad lüliti asendeid, ramprežiimi, manuaalset režiimi ja aktiivseid seadistuspunkte; üks kahekohaline 16-segmendiline ekraan (roheline) erinevate ühikute näitamiseks
