Produkt Details
SKU
700101
Name

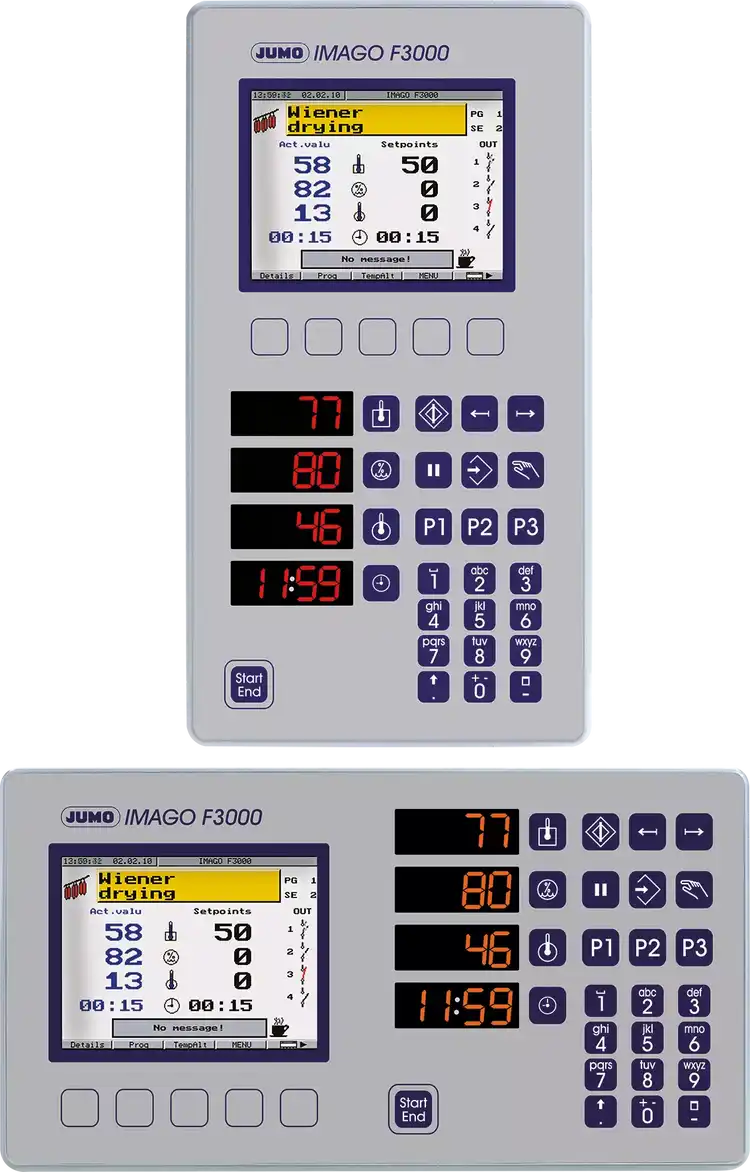

JUMO IMAGO F3000
Description
ПИД-регуляторы и программные контроллеры, предназначенные для управления процессами созревания, варки, копчения мяса и системами вентиляции в технологии мясопереработки. Модульная конструкция. Регулятор доступен в вертикальном и горизонтальном форматах. До 8 универсальных аналоговых входов, 35 реле и 4 аналоговых выходов. Интерфейс RS485/RS422 (Modbus) и PROFIBUS DP. Четыре независимых канала регулирования.
Short Description
Микропроцессорный контроллер для коптильных камер
Price
€0.00
Availability
In Stock
Images
State
ARCHIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MzE0MSIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoi0JrQvtC70LjRh9C10YHRgtCy0L4g0LrQsNC90LDQu9C+0LIg0YDQtdCz0YPQu9C40YDQvtCy0LDQvdC40Y8iLCJ2YWx1ZSI6IjQg0L3QtdC30LDQstC40YHQuNC80YvRhSwg0YHQstC+0LHQvtC00L3QviDQutC+0L3RhNC40LPRg9GA0LjRgNGD0LXQvNGL0YUg0LrQsNC90LDQu9CwINGA0LXQs9GD0LvQuNGA0L7QstCw0L3QuNGPIiwic29ydE5vIjowfSx7Im5hbWUiOiLQutC+0L3RgdGC0YDRg9C60YbQuNGPINGA0LXQs9GD0LvRj9GC0L7RgNCwIiwidmFsdWUiOiJQSSBQRC4gUEksIFBJRCAo0L3QsNCx0L7RgNGLINC/0LDRgNCw0LzQtdGC0YDQvtCyINGA0LXQs9GD0LvRj9GC0L7RgNCwLCDRgdCy0L7QsdC+0LTQvdC+INC90LDQt9C90LDRh9Cw0LXQvNGL0LUgNCDQutCw0L3QsNC70LDQvCDRg9C/0YDQsNCy0LvQtdC90LjRjykiLCJzb3J0Tm8iOjF9LHsibmFtZSI6ItCU0LjRgdC/0LvQtdC5IiwidmFsdWUiOiLQptCy0LXRgtC90L7QuSBURlQt0LTQuNGB0L/Qu9C10LkgNSDQtNGO0LnQvNC+0LIgKDMyMCB4IDQyMCDQv9C40LrRgdC10LvQtdC5LCAyNyDRhtCy0LXRgtC+0LIpOyDRgtC10LrRgdGC0L7QstGL0LUg0YHQvtC+0LHRidC10L3QuNGPINC90LAg0YDQsNC30L3Ri9GFINGP0LfRi9C60LDRhSwg0YLQtdC60YHRgtGLINC4INC40LfQvtCx0YDQsNC20LXQvdC40Y8sINC40L3QtNC40LLQuNC00YPQsNC70YzQvdC+INCw0LTQsNC/0YLQuNGA0L7QstCw0L3QvdGL0LUg0Log0L/RgNC+0YbQtdGB0YHRgywg0LPQuNGB0YLQvtCz0YDQsNC80LzRizsg0LTQvtC/0L7Qu9C90LjRgtC10LvRjNC90L4gNy3RgdC10LPQvNC10L3RgtC90YvQuSDRgdCy0LXRgtC+0LTQuNC+0LTQvdGL0Lkg0LTQuNGB0L/Qu9C10LkgNCB4IDEyINC80Lwg0LTQu9GPINC+0YLQvtCx0YDQsNC20LXQvdC40Y8g0LLQsNC20L3Ri9GFINC00LDQvdC90YvRhSDQv9GA0L7RhtC10YHRgdCwIiwic29ydE5vIjoyfSx7Im5hbWUiOiLQmNC90YLQtdGA0YTQtdC50YHRiy/Qv9GA0L7RgtC+0LrQvtC70YsiLCJ2YWx1ZSI6IlJTIDQyMi80ODUgKE1vZGJ1cyk7IFBST0ZJQlVTIERQOyDQmNC90YLQtdGA0YTQtdC50YEg0LrQvtC90YTQuNCz0YPRgNCw0YbQuNC4Iiwic29ydE5vIjozfSx7Im5hbWUiOiLQn9GA0L7Qs9GA0LDQvNC80L3Ri9C5INC60L7QvdGC0YDQvtC70LvQtdGAIiwidmFsdWUiOiLQpNGD0L3QutGG0LjRjyDQv9GA0L7Qs9GA0LDQvNC80LjRgNC+0LLQsNC90LjRjyAoOTkg0L/RgNC+0LPRgNCw0LzQvCDRgSA5OSDRgNCw0LfQtNC10LvQsNC80Lgg0LIg0LrQsNC20LTQvtC5KTsg0LTQvtC/0L7Qu9C90LjRgtC10LvRjNC90L4gOTkg0L/RgNC+0LPRgNCw0LzQvNC40YDRg9C10LzRi9GFINGN0YLQsNC/0L7QsiDQv9GA0L7RhtC10YHRgdCwIiwic29ydE5vIjo0fSx7Im5hbWUiOiLQmNC30LzQtdGA0LjRgtC10LvRjNC90YvQtSDQstGF0L7QtNGLIiwidmFsdWUiOiLQlNC+IDgg0LrQvtC90YTQuNCz0YPRgNC40YDRg9C10LzRi9GFINCw0L3QsNC70L7Qs9C+0LLRi9GFINCy0YXQvtC00L7QsiDQtNC70Y8g0LTQsNGC0YfQuNC60L7QsiDRgdC+0L/RgNC+0YLQuNCy0LvQtdC90LjRjywg0YLQtdGA0LzQvtC/0LDRgCwg0YLQvtC6INC+0YIgMCg0KSDQtNC+IDIwINC80JAsINC90LDQv9GA0Y/QttC10L3QuNC1INC+0YIgMCgyKSDQtNC+IDEwINCSIiwic29ydE5vIjo1fSx7Im5hbWUiOiLQo9GA0L7QstC10L3RjCDQt9Cw0YnQuNGC0YsiLCJ2YWx1ZSI6IklQNjcg0YHQv9C10YDQtdC00LgsIElQMjAg0YHQt9Cw0LTQuCIsInNvcnRObyI6Nn0seyJuYW1lIjoi0KHQv9C10YbQuNCw0LvRjNC90YvQtSDRhdCw0YDQsNC60YLQtdGA0LjRgdGC0LjQutC4IiwidmFsdWUiOiLQn9C10YDQtdC60LvRjtGH0LXQvdC40LUg0YHQtdGA0LTQtdGH0L3QuNC60LA7INCz0LXQvdC10YDQsNGC0L7RgCDQtNGL0LzQsDsg0YPQv9GA0LDQstC70LXQvdC40LUg0LLQtdC90YLQuNC70Y/RgtC+0YDQvtC8OyDQstGF0L7QtCAwIC0gMSDQkiDQtNC70Y8g0LTQsNGC0YfQuNC60LAg0LLQu9Cw0LbQvdC+0YHRgtC4OyDQvNC+0LTRg9C70YzQvdCw0Y8g0LrQvtC90YHRgtGA0YPQutGG0LjRjyDRgNCw0YHRh9C10YLQsCBGLdC30L3QsNGH0LXQvdC40Y8g0YEg0LjQvdC00LjQstC40LTRg9Cw0LvRjNC90L4g0L3QsNGB0YLRgNCw0LjQstCw0LXQvNGL0LzQuCDQv9C70LDRgtCw0LzQuCDRgNCw0YHRiNC40YDQtdC90LjRjzsg0YPQtNC+0LHQvdCw0Y8g0L/RgNC+0LPRgNCw0LzQvNCwINC60L7QvdGE0LjQs9GD0YDQsNGG0LjQuDsg0YTRg9C90LrRhtC40Y8g0YDQtdCz0LjRgdGC0YDQsNGG0LjQuCDRgSDQvtGG0LXQvdC+0YfQvdGL0Lwg0J/Qnjsg0YHQsNC80L7QvtC/0YLQuNC80LjQt9Cw0YbQuNGPINC/0YDQvtGG0LXQtNGD0YDRiyDQvtC/0YDQtdC00LXQu9C10L3QuNGPINC/0LDRgNCw0LzQtdGC0YDQvtCyINC60L7QvdGC0YDQvtC70LvQtdGA0LA7INC/0YDQvtCz0YDQsNC80LzQuNGA0YPQtdC80YvQuSDRg9GA0L7QstC10L3RjCDQvtCx0YHQu9GD0LbQuNCy0LDQvdC40Y87INC80LDRgtC10LzQsNGC0LjRh9C10YHQutC40LUg0Lgg0LvQvtCz0LjRh9C10YHQutC40LUg0YTRg9C90LrRhtC40Lg7INC/0YDQvtCz0YDQsNC80LzQuNGA0YPQtdC80YvQtSDRhNGD0L3QutGG0LjQvtC90LDQu9GM0L3Ri9C1INC60L3QvtC/0LrQuCDQuCDQuNC90LTQuNCy0LjQtNGD0LDQu9GM0L3QviDRgdC+0LfQtNCw0L3QvdC+0LUg0LjQt9C+0LHRgNCw0LbQtdC90LjQtSDQv9GA0L7RhtC10YHRgdCwINC00LvRjyDQstC40LfRg9Cw0LvQuNC30LDRhtC40Lgg0YHQuNGB0YLQtdC80YsiLCJzb3J0Tm8iOjd9LHsibmFtZSI6ItCf0L7QtNC60LvRjtGH0LXQvdC40LUiLCJ2YWx1ZSI6ItChINC30LDQtNC90LXQuSDQv9Cw0L3QtdC70Lgg0LrQvtC90YLRgNC+0LvQu9C10YDQsCDRh9C10YDQtdC3INCy0LjQvdGC0L7QstGL0LUg0LrQu9C10LzQvNGLIiwic29ydE5vIjo4fSx7Im5hbWUiOiLQmNGB0YLQvtGH0L3QuNC6INC/0LjRgtCw0L3QuNGPIiwidmFsdWUiOiIxMTDigJMyNDAg0JIg0L/QtdGA0LXQvNC10L3QvdC+0LPQviDRgtC+0LrQsCArMTAvLTE1ICUsIDQ44oCTNjMg0JPRhjsgMjDigJMzMCDQkiDQv9C10YDQtdC80LXQvdC90L7Qs9C+L9C/0L7RgdGC0L7Rj9C90L3QvtCz0L4g0YLQvtC60LAsIDQ44oCTNjMg0JPRhiIsInNvcnRObyI6OX0seyJuYW1lIjoi0JLRi9GF0L7QtNGLIiwidmFsdWUiOiLQnNCw0LrRgdC40LzRg9C8IDM1INGA0LXQu9C1LCDQvNCw0LrRgdC40LzRg9C8IDQg0LDQvdCw0LvQvtCz0L7QstGL0YUg0LLRi9GF0L7QtNCwIiwic29ydE5vIjoxMH0seyJuYW1lIjoi0KDQsNC30LzQtdGA0YsiLCJ2YWx1ZSI6IjMwNyB4IDE2NSDQvNC8ICjQstC10YDRgtC40LrQsNC70YzQvdC+INC40LvQuCDQs9C+0YDQuNC30L7QvdGC0LDQu9GM0L3QviksINC80L7QvdGC0LDQttC90LDRjyDQs9C70YPQsdC40L3QsCAxMDcsNiDQvNC8Iiwic29ydE5vIjoxMX0seyJuYW1lIjoi0KHQtdGA0YLQuNGE0LjQutCw0YLRiyIsInZhbHVlIjoiY1VMdXMiLCJzb3J0Tm8iOjEyfSx7Im5hbWUiOiLQo9GB0YLQsNC90L7QstC60LAiLCJ2YWx1ZSI6ItCf0LvQsNGB0YLQuNC60L7QstGL0Lkg0LrQvtGA0L/Rg9GBINC00LvRjyDRg9GB0YLQsNC90L7QstC60Lgg0L3QsCDQv9Cw0L3QtdC70YwiLCJzb3J0Tm8iOjEzfSx7Im5hbWUiOiLQotC40L8g0LrQvtC90YLRgNC+0LvQu9C10YDQsCIsInZhbHVlIjoi0JTQstGD0YUtINC4INGC0YDQtdGF0L/QvtC30LjRhtC40L7QvdC90YvQuSDQutC+0L3RgtGA0L7Qu9C70LXRgCwg0YLRgNC10YXQv9C+0LfQuNGG0LjQvtC90L3Ri9C5INGI0LDQs9C+0LLRi9C5INC60L7QvdGC0YDQvtC70LvQtdGALCDQvdC10L/RgNC10YDRi9Cy0L3Ri9C5INC60L7QvdGC0YDQvtC70LvQtdGALCDQvdC10L/RgNC10YDRi9Cy0L3Ri9C5INC60L7QvdGC0YDQvtC70LvQtdGAINGB0L4g0LLRgdGC0YDQvtC10L3QvdGL0Lwg0YDQtdCz0YPQu9GP0YLQvtGA0L7QvCDQv9C+0LvQvtC20LXQvdC40Y8iLCJzb3J0Tm8iOjE0fSx7Im5hbWUiOiLQodC40LPQvdCw0LvRiyDRgtGA0LXQstC+0LPQuCIsInZhbHVlIjoiOCDRhNGD0L3QutGG0LjQuSDQutC+0L3RgtGA0L7Qu9GPINC/0YDQtdC00LXQu9C+0LIsINC60LDQttC00LDRjyDRgSA4INCy0YvQsdC40YDQsNC10LzRi9C80Lgg0YTRg9C90LrRhtC40Y/QvNC4INGB0LjQs9C90LDQu9C40LfQsNGG0LjQuCDQv9C+INGC0LDQudC80LXRgNGDINC4INGE0YPQvdC60YbQuNGP0LzQuCDQv9C+0LTRgtCy0LXRgNC20LTQtdC90LjRjyIsInNvcnRObyI6MTV9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWV4cGFuZCIsImRlc2NyaXB0aW9uIjoi0KDQsNGB0YjQuNGA0LXQvdC40LUg0LzQvtC00YPQu9C10Lkg0LLQstC+0LTQsCDQuCDQstGL0LLQvtC00LAiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWFuc2NobHVlc3NlIiwiZGVzY3JpcHRpb24iOiI4INGD0L3QuNCy0LXRgNGB0LDQu9GM0L3Ri9GFINC40LfQvNC10YDQuNGC0LXQu9GM0L3Ri9GFINCy0YXQvtC00L7QsiIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24tY2hlY2siLCJkZXNjcmlwdGlvbiI6ItCh0LDQvNC+0L7Qv9GC0LjQvNC40LfQsNGG0LjRjyIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiI1LdC00Y7QudC80L7QstGL0Lkg0YbQstC10YLQvdC+0Lkg0LTQuNGB0L/Qu9C10LkiLCJzb3J0Tm8iOjF9LHsidGV4dCI6ItCk0L7RgNC80LDRgiAzMTUgeCAxNzEg0LzQvCAvIDE3MSB4IDMxNSDQvNC8Iiwic29ydE5vIjoyfV19
title
Icon
icon-expand
Description
Расширение модулей ввода и вывода
Icon
icon-anschluesse
Description
8 универсальных измерительных входов
Icon
icon-check
Description
Самооптимизация
title
Технические данные
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=3141
Количество каналов регулирования
4 независимых, свободно конфигурируемых канала регулирования
конструкция регулятора
PI PD. PI, PID (наборы параметров регулятора, свободно назначаемые 4 каналам управления)
Дисплей
Цветной TFT-дисплей 5 дюймов (320 x 420 пикселей, 27 цветов); текстовые сообщения на разных языках, тексты и изображения, индивидуально адаптированные к процессу, гистограммы; дополнительно 7-сегментный светодиодный дисплей 4 x 12 мм для отображения важных данных процесса
Интерфейсы/протоколы
RS 422/485 (Modbus); PROFIBUS DP; Интерфейс конфигурации
Программный контроллер
Функция программирования (99 программ с 99 разделами в каждой); дополнительно 99 программируемых этапов процесса
Измерительные входы
До 8 конфигурируемых аналоговых входов для датчиков сопротивления, термопар, ток от 0(4) до 20 мА, напряжение от 0(2) до 10 В
Уровень защиты
IP67 спереди, IP20 сзади
Специальные характеристики
Переключение сердечника; генератор дыма; управление вентилятором; вход 0 - 1 В для датчика влажности; модульная конструкция расчета F-значения с индивидуально настраиваемыми платами расширения; удобная программа конфигурации; функция регистрации с оценочным ПО; самооптимизация процедуры определения параметров контроллера; программируемый уровень обслуживания; математические и логические функции; программируемые функциональные кнопки и индивидуально созданное изображение процесса для визуализации системы
Подключение
С задней панели контроллера через винтовые клеммы
Источник питания
110–240 В переменного тока +10/-15 %, 48–63 Гц; 20–30 В переменного/постоянного тока, 48–63 Гц
Выходы
Максимум 35 реле, максимум 4 аналоговых выхода
Размеры
307 x 165 мм (вертикально или горизонтально), монтажная глубина 107,6 мм
Сертификаты
cULus
Установка
Пластиковый корпус для установки на панель
Тип контроллера
Двух- и трехпозиционный контроллер, трехпозиционный шаговый контроллер, непрерывный контроллер, непрерывный контроллер со встроенным регулятором положения
Сигналы тревоги
8 функций контроля пределов, каждая с 8 выбираемыми функциями сигнализации по таймеру и функциями подтверждения
