Produkt Details
SKU
700101
Name

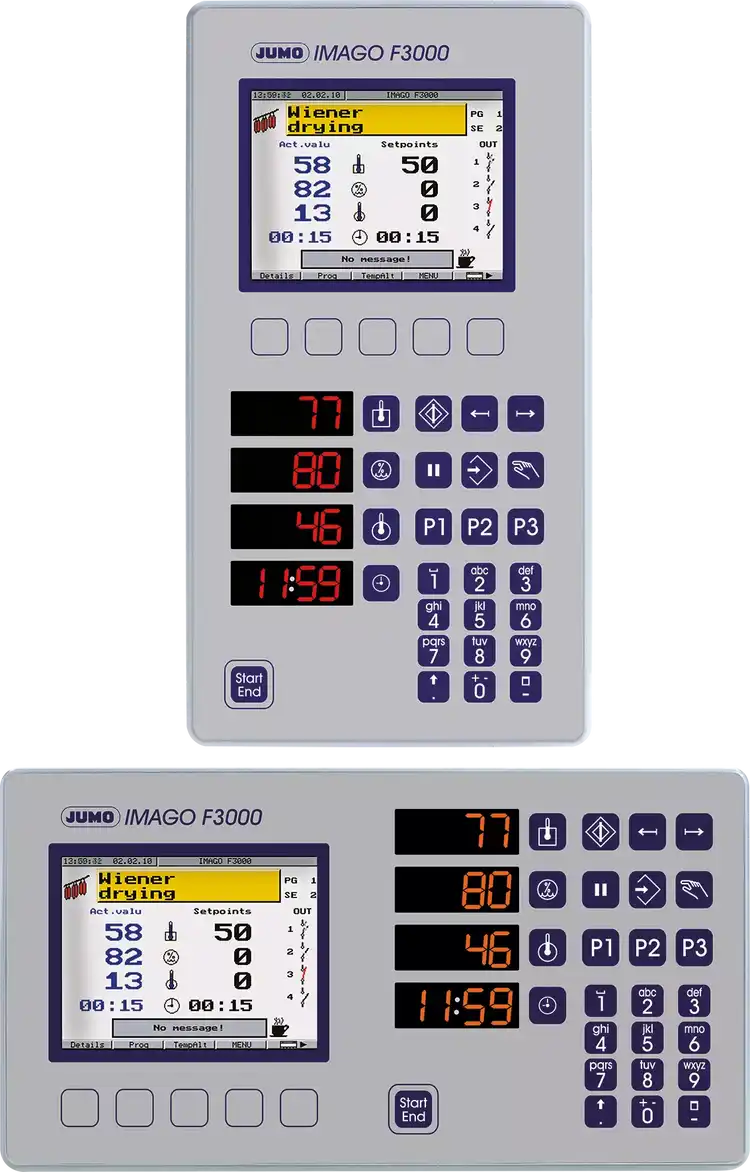

JUMO IMAGO F3000
Description
모듈식 프로세스 제어는 쿠킹, 스모킹하우스 및 냉방 시스템뿐만 아니라 훈연기, 촉매제 등과 같은 모든 관련 장치의 제어 및 조절에 적합합니다. 세로 및 가로 형식으로 제공됩니다.(165 x 307, 307 x 165 mm)
Short Description
육가공 산업 (스모크하우스) 공정 제어
Price
€0.00
Availability
In Stock
Images
State
ARCHIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MzE0MSIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoi7KCc7Ja0IOyxhOuEkCDsiJgiLCJ2YWx1ZSI6IjQg6rCc7J2YIOuPheumveyggeydtOqzoCDsgqzsmqnsnpAg6rWs7ISxIOqwgOuKpe2VnCDsoJzslrQg7LGE64SQIiwic29ydE5vIjowfSx7Im5hbWUiOiLsu6jtirjroaTrn6wg6rWs7KGwIiwidmFsdWUiOiJQO0ksIFBEOyBQSTsgUElEICjssYTrhJDsl5Ag7J6Q7Jyg66Gt6rKMIO2VoOuLuSDtlaAg7IiY7J6I64qUIDQg7IS47Yq47J2YIOygnOyWtCDrp6TqsJwg67OA7IiYKSIsInNvcnRObyI6MX0seyJuYW1lIjoi65SU7Iqk7ZSM66CI7J20IiwidmFsdWUiOiI1IOyduOy5mCBURlQg7Lus65+sIO2ZlOuptCAoMzIwIMOXIDQyMCDtlL3shYAsIDI3IOyDiSkg7JiB7Ja0LCDrj4XsnbzslrQsIO2UhOuekeyKpOyWtCDrsI8g6riw7YOAIOyWuOyWtOuhnCDsoJzqs7XrkJjripQg7J2867CYIO2FjeyKpO2KuCDrlJTsiqTtlIzroIjsnbQ7IO2UhOuhnOyEuOyKpCDrs4Qg7YWN7Iqk7Yq4IOuwjyDtmZTrqbTsnYQg6rCc67OE7KCB7Jy866GcIOq1rOyEsSDtlaAg7IiYIOyeiOyKteuLiOuLpC4g66eJ64yAIOq3uOuemO2UhCDtkZzsi5w7IOykkeyalO2VnCDtlITroZzshLjsiqQg6rCS7J2EIO2RnOyLnO2VmOq4sOychO2VnCDstpTqsIAgNCDsnpDrpqwgNyDshLjqt7jrqLztirgg65SU7Iqk7ZSM66CI7J20ICjruajqsITsg4kpIiwic29ydE5vIjoyfSx7Im5hbWUiOiLsnbjthLDtjpjsnbTsiqQgLyDtlITroZzthqDsvZwiLCJ2YWx1ZSI6IlJTIDQyMi80ODUgKE1vZGJ1cyk7IFBST0ZJQlVTIERQOyDshKTsoJUg7J247YSw7Y6Y7J207IqkIiwic29ydE5vIjozfSx7Im5hbWUiOiLtlITroZzqt7jrnqgg7Luo7Yq466Gk65+sIiwidmFsdWUiOiLtlITroZzqt7jrnqgg6riw64qlICjstZzrjIAgOTkg6rCcIOyEueyFmOydtOyeiOuKlCA5OSDqsJwg7ZSE66Gc6re4656oKSA5OSDqsJzsnZgg7ZSE66Gc6re4656Y67CNIOqwgOuKpe2VnCDtlITroZzshLjsiqQg64uo6rOE7JmAIO2VqOq7mCIsInNvcnRObyI6NH0seyJuYW1lIjoi7Lih7KCVIOyeheugpSIsInZhbHVlIjoi7LWc64yAIDgg6rCc7J2YIOyCrOyaqeyekCDqtazshLEg6rCA64ql7ZWcIOyVhOuCoOuhnOq3uCDsnoXroKUgOiBSVEQg7Jio64+EIO2UhOuhnOu4jDsg7Je07KCE64yAOyDsoITrpZggMCAoNCkgfiAyMG1BOyDsoITslZUgMCAoMikgfiAxMFYiLCJzb3J0Tm8iOjV9LHsibmFtZSI6IuuztO2YuCDsnKDtmJUiLCJ2YWx1ZSI6IuyghOuptCBJUDY37JeQ7IScOyDtm4TrqbQgSVAyMOyXkOyEnCIsInNvcnRObyI6Nn0seyJuYW1lIjoi7Yq567OE7ZWcIOq4sOuKpSIsInZhbHVlIjoi7IKw7JeF67OEIOq4sOuKpSA6IOy9lOyWtCDsiqTsnITsua0sIOyXsOq4sCDrsJzsg53quLAsIO2MrCDsoJzslrQsIOyKteuPhCDtlITroZzruIwg7JqpIDAgfiAxViDsnoXroKUsIEYtIOqwkiDqs4TsgrAsIOqwnOuzhOyggeycvOuhnCDqsJzsnqUg7ZWgIOyImOyeiOuKlCDtlIzrn6zqt7jsnbgg7Lm065Oc6rCA7J6I64qUIOuqqOuTiCDsi50g6rWs7KGwOyDsgqzsmqntlZjquLAg7Ims7Jq0IFBDIOyEpOy5mCDtlITroZzqt7jrnqg7IO2PieqwgCDshoztlITtirjsm6jslrTroZwg64W57J2MIOq4sOuKpTsg7Luo7Yq466Gk65+sIOunpOqwnCDrs4DsiJjrpbwg6rKw7KCV7ZWY6riw7JyE7ZWcIOyekOuPmSDtipzri50g7KCI7LCoOyDtlITroZzqt7jrnpjrsI0g6rCA64ql7ZWcIOyekeuPmSDsiJjspIA7IOyImO2VmSDrsI8g64W866asIOq4sOuKpTsg7ZSM656c7Yq4IOyLnOqwge2ZlOulvOychO2VnCDtlITroZzqt7jrnpjrsI0g6rCA64ql7ZWcIOq4sOuKpSDtgqQg67CPIOqwnOuzhCDqtazshLEg6rCA64ql7ZWcIO2UhOuhnOyEuOyKpCDtmZTrqbQiLCJzb3J0Tm8iOjd9LHsibmFtZSI6IuyXsOqysCIsInZhbHVlIjoi7ZSM65+s6re4IO2YlSDsiqTtgazrpZgg7YSw66+464SQ7J2EIO2Gte2VnCDtm4TrqbQiLCJzb3J0Tm8iOjh9LHsibmFtZSI6IuyghOyVlSDqs7XquIkiLCJ2YWx1ZSI6IkFDIDExMCB+IDI0MFYgKyAxMCAvIOKAkzE1ICUsIDQ4IH4gNjNIejsgQUMgLyBEQyAyMCB+IDMwViwgNDggfiA2M0h6Iiwic29ydE5vIjo5fSx7Im5hbWUiOiLstpzroKUiLCJ2YWx1ZSI6IuunpeyKpC4gMzUg6rCc7J2YIOumtOugiOydtDsg7LWc64yAIDQg6rCc7J2YIOyVhOuCoOuhnOq3uCDstpzroKUiLCJzb3J0Tm8iOjEwfSx7Im5hbWUiOiLtj6zrqaciLCJ2YWx1ZSI6IjMwNyDDlyAxNjVtbSAo7IiY7KeBIOuYkOuKlCDsiJjtj4kpLCDsnqXssKkg6rmK7J20IDEwNy42bW0iLCJzb3J0Tm8iOjExfSx7Im5hbWUiOiLsirnsnbgiLCJ2YWx1ZSI6ImNVTHVzIiwic29ydE5vIjoxMn0seyJuYW1lIjoi7ISk7LmYIiwidmFsdWUiOiLtjKjrhJAg66eI7Jq07YyFIOyaqSDtlIzrnbzsiqTti7Eg7ZWY7Jqw7KeVIiwic29ydE5vIjoxM30seyJuYW1lIjoi7Luo7Yq466Gk65+sIOycoO2YlSIsInZhbHVlIjoiMi0g7IOB7YOcIOy7qO2KuOuhpOufrDsgMy0g7IOB7YOcIOy7qO2KuOuhpOufrDsgMyDri6jqs4Qg7Luo7Yq466Gk65+sOyDsl7Dsho0g7Luo7Yq466Gk65+sOyDthrXtlakg7JyE7LmYIOy7qO2KuOuhpOufrOqwgOyeiOuKlCDsl7Dsho0g7Luo7Yq466Gk65+sIiwic29ydE5vIjoxNH0seyJuYW1lIjoi6rK967O0IiwidmFsdWUiOiI4IOqwnOydmCDtlZzqs4Qg6rCSIOuqqOuLiO2EsOungSDquLDriqUsIOqwgeqwgSDtg4DsnbTrqLgg67CPIO2ZleyduCDquLDriqXsnbTsnojripQgOCDqsJzsnZgg7ISg7YOdIOqwgOuKpe2VnCDslYzrnowg6riw64qlIO2PrO2VqCIsInNvcnRObyI6MTV9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWV4cGFuZCIsImRlc2NyaXB0aW9uIjoi66qo65OIIOyLnSDqtazsobDroZwg7J6F66ClIC8g7Lac66ClIO2ZleyepSDqsIDriqUiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWFuc2NobHVlc3NlIiwiZGVzY3JpcHRpb24iOiI4IOqwnOydmCDrspTsmqkg7Lih7KCVIOyeheugpSIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24tY2hlY2siLCJkZXNjcmlwdGlvbiI6IuyYpO2GoCDtipzri50iLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoiNCDqsJzsnZgg7KCc7Ja0IOyxhOuEkCIsInNvcnRObyI6MH0seyJ0ZXh0IjoiNSDsnbjsuZgg7Lus65+sIO2ZlOuptCIsInNvcnRObyI6MX0seyJ0ZXh0IjoiMzE1IMOXIDE3MS8xNzEgw5cgMzE1bW0g7ZiV7IudIiwic29ydE5vIjoyfV19
title
Icon
icon-expand
Description
모듈 식 구조로 입력 / 출력 확장 가능
Icon
icon-anschluesse
Description
8 개의 범용 측정 입력
Icon
icon-check
Description
오토 튜닝
title
기술 데이터
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=3141
제어 채널 수
4 개의 독립적이고 사용자 구성 가능한 제어 채널
컨트롤러 구조
P;I, PD; PI; PID (채널에 자유롭게 할당 할 수있는 4 세트의 제어 매개 변수)
디스플레이
5 인치 TFT 컬러 화면 (320 × 420 픽셀, 27 색) 영어, 독일어, 프랑스어 및 기타 언어로 제공되는 일반 텍스트 디스플레이; 프로세스 별 텍스트 및 화면을 개별적으로 구성 할 수 있습니다. 막대 그래프 표시; 중요한 프로세스 값을 표시하기위한 추가 4 자리 7 세그먼트 디스플레이 (빨간색)
인터페이스 / 프로토콜
RS 422/485 (Modbus); PROFIBUS DP; 설정 인터페이스
프로그램 컨트롤러
프로그램 기능 (최대 99 개 섹션이있는 99 개 프로그램) 99 개의 프로그래밍 가능한 프로세스 단계와 함께
측정 입력
최대 8 개의 사용자 구성 가능한 아날로그 입력 : RTD 온도 프로브; 열전대; 전류 0 (4) ~ 20mA; 전압 0 (2) ~ 10V
보호 유형
전면 IP67에서; 후면 IP20에서
특별한 기능
산업별 기능 : 코어 스위칭, 연기 발생기, 팬 제어, 습도 프로브 용 0 ~ 1V 입력, F- 값 계산, 개별적으로 개장 할 수있는 플러그인 카드가있는 모듈 식 구조; 사용하기 쉬운 PC 설치 프로그램; 평가 소프트웨어로 녹음 기능; 컨트롤러 매개 변수를 결정하기위한 자동 튜닝 절차; 프로그래밍 가능한 작동 수준; 수학 및 논리 기능; 플랜트 시각화를위한 프로그래밍 가능한 기능 키 및 개별 구성 가능한 프로세스 화면
연결
플러그 형 스크류 터미널을 통한 후면
전압 공급
AC 110 ~ 240V + 10 / –15 %, 48 ~ 63Hz; AC / DC 20 ~ 30V, 48 ~ 63Hz
출력
맥스. 35 개의 릴레이; 최대 4 개의 아날로그 출력
포멧
307 × 165mm (수직 또는 수평), 장착 깊이 107.6mm
승인
cULus
설치
패널 마운팅 용 플라스틱 하우징
컨트롤러 유형
2- 상태 컨트롤러; 3- 상태 컨트롤러; 3 단계 컨트롤러; 연속 컨트롤러; 통합 위치 컨트롤러가있는 연속 컨트롤러
경보
8 개의 한계 값 모니터링 기능, 각각 타이머 및 확인 기능이있는 8 개의 선택 가능한 알람 기능 포함
