Level sensor – what are its characteristics?

In view of the variety of devices available on the market, it is worth starting with the characteristics of the device. Thus, a level sensor is defined as a device that continuously measures the content of the tank in which the sensor operates. In addition to the level sensor, there is also a level switch, which measures the limit values - tank empty or overfilled. At the same time, it is worth noting at this point that the level sensor is a device that can also act as a level switch by providing information about limit values.

Types of level sensors

There are many types of level sensors, and their choice depends on the type of liquid or substance to be measured, the process conditions in which they are to be used, as well as the customer's budget and requirements. Among
most popular include hydrostatic probes, float switches and capacitive level sensors.

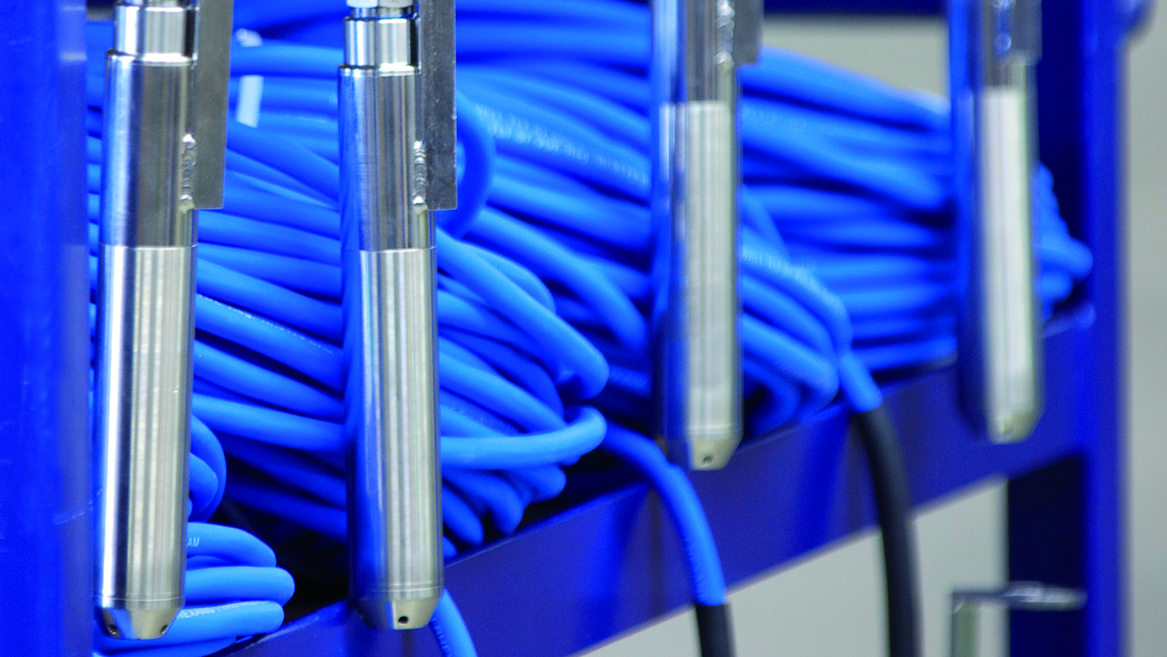

Hydrostatic probes

The first proposition among level sensors is hydrostatic probes. This is a device that is used to measure the level in tanks, wells and shafts where it is necessary to test the level of liquids. When measuring, the probe is directly immersed in the liquid to be monitored, placed as close as possible to the bottom of the tank.

Hydrostatic probes from the JUMO MAERA series

Based on the hydrostatic measuring principle, level probes from the JUMO MAERA series operate.

The advantages of the JUMO MAERA level probes are:

• Reliable hydrostatic measurement and low maintenance costs.
• Resistance to factors such as foam, dust, steam or conductivity of the medium
• Level measurement independent of tank shape and installation.
• Easy installation from above at the measuring point
• High chemical resistance, thanks to the availability of various materials.
• Flexibility of application in containers, tanks, pools and water wells, among others
• Level measurement up to 300 m possible

Float switch

This is a simple level measurement method for convenient filling or emptying of tanks. The float switch, due to the use of a low-density hollow float mechanism, rises and falls with the change in liquid level. If it is connected to the closing or opening elements of the tanks, it allows the tanks to be conveniently emptied or filled.

JUMO NESOS series float switches

JUMO offers the JUMO NESOS series of float switches and level transmitters. Their advantages are:

• Due to the availability of numerous float materials and forms, customisation is possible.
• The level measurement is independent of the tank geometry and allows accurate point measurement
• The level transmitter is resistant to the effects of many factors such as foam, conductivity, pressure, vacuum, steam or condensation.
• Use in industrial, process and process engineering applications.
• Servicing is easy due to the fast error checking.
• High chemical resistance
• Point level measurement can be used to control PLC inputs, valves, signals, motors or pumps.
• The switch allows level measurement for low filling heights from 0.1 to 4 m.

Capacitive level sensor

The capacitive level sensor is another available option. It is characterised by its ability to measure both liquids and solids. It is used similarly to hydrostatic probes, as it is also immersed in the material under test. The capacitive sensor can be used in pressurised tanks.

New to the JUMO range is the JUMO ZELOS capacitive level sensor. This device is particularly suitable for industrial applications where protection against overfilling or dry running is required, or for the detection of media such as sludge in separation processes.

Kryteria wyboru sondy poziomu

Planując wybór czujnika poziomu należy pamiętać o warunkach w jakich urządzenie będzie funkcjonować. Dlatego poniżej znajdziecie kilka wskazówek co do kryteriów, które powinno się mieć na uwadze wybierając tego typu czujnik.

Charakterystyka medium pomiarowego i aplikacji

Wybierając sondę poziomu należy wziąć pod uwagę w jakich warunkach będzie pracowała. Znajdujący się w zbiorniku materiał ma konkretną charakterystykę, a niektóre czujniki pracują z cieczami, inne z ciałami stałymi, dlatego to kryterium należy uwzględniać dokonując wyboru czujnika poziomu.

Temperatura medium

Obok charakterystyki medium należy również uwzględniać jego temperaturę i zwracać uwagę na to w jakim zakresie temperatury czujnik poziomu będzie gwarantował prawidłowy pomiar.

Zakres pomiarowy

Wśród kryteriów wyboru znajduje się również zakres pomiarowy określający w przypadku sond hydrostatycznych przy jakim ciśnieniu cieczy czujnik będzie dokonywał pomiarów.

Rodzaje czujnika i sposób montażu

Rodzaje czujników zostały wspominane na wcześniejszym etapie opracowania i niewątpliwie jest to istotne kryterium wyboru, które będzie miało wpływ na decyzję o zakupie. Chodzi o dopasowanie czujnika do materiału z jakim będzie pracował, przy jednoczesnym uwzględnieniu tego jak będzie montowany w zbiorniku.

Długość sondy

Przy kontroli dużych zbiorników istotne może się okazać znalezienie sondy o odpowiedniej długości, która poradzi sobie z pracą w takich zbiornikach, dlatego to kryterium również można mieć na uwadze.

Materiał z jakiego powstał czujnik

Czujniki poziomu wykonywane są z różnych materiałów i to kryterium będzie istotne w sytuacji dokonywania pomiaru materiałów, które mogą mieć agresywny charakter i powodować niszczenie zwykłych czujników. Właściwy materiał muszą brać pod uwagę również kupujący, którzy potrzebują czujników właściwych do stref zagrożonych wybuchem

Zwracając uwagę na powyższe kryteria można zdecydowanie zwiększyć prawdopodobieństwo, że wybrany czujnik spełni oczekiwania użytkownika, który zdecyduje się na jego zakup.

Wie hoch ist die Lebensdauer einer Pegelsonde?

Die Lebensdauer einer Pegelsonde hängt von einer Reihe von Faktoren ab. Ein paar davon sind:

• Sondentyp: Es gibt verschiedene Arten von Füllstandssonden, wie z.B. Ultraschall, Radar, kapazitiv oder hydrostatisch. Jede hat andere Leistungsmerkmale und kann für bestimmte Betriebsbedingungen besser geeignet sein.
• Umgebungsbedingungen: Temperatur, Druck, das Vorhandensein von Korrosion, Chemikalien oder die Intensität mechanischer Wechselwirkungen (z.B. Vibrationen) haben einen erheblichen Einfluss auf die Lebensdauer der Sonde.
• Herstellungsqualität: Sonden aus höherwertigen Materialien wie Edelstahl oder speziellen Kunststoffen sind in der Regel widerstandsfähiger gegen Beschädigungen und Korrosion.
• Messhäufigkeit: Häufig verwendete Sonden können schneller verschleißen.
• Wartung und Nutzung: Regelmäßige Wartung und Nutzung gemäß den Empfehlungen des Herstellers verlängern die Lebensdauer des Geräts erheblich.

Die typische Lebensdauer einer Pegelsonde kann zwischen einigen Jahren und bis zu 20 Jahren liegen, aber das ist eine sehr allgemeine Schätzung. Für genauere Informationen empfiehlt es sich, die technischen Daten des jeweiligen Sondenmodells und die Empfehlungen des Herstellers zu Rate zu ziehen.

Wann sollten Füllstandssonden ausgetauscht werden?

Es gibt keine endgültige Antwort auf diese Frage - wie oft Niveausonden ausgetauscht werden sollten, hängt von einer Reihe von Faktoren ab, darunter die Art der Sonde und die Betriebsbedingungen. Hier sind einige allgemeine Richtlinien:

• Betriebsbedingungen: Sonden, die unter schwierigen Bedingungen wie hohem Druck, extremen Temperaturen, aggressiven Chemikalien oder ständigen Vibrationen eingesetzt werden, müssen unter Umständen häufiger ausgetauscht werden.
• Ausfall: Wenn eine Sonde häufig ausfällt oder häufig repariert werden muss, kann das ein Zeichen dafür sein, dass sie bald ersetzt werden muss.
• Inspektions- und Testergebnisse: Regelmäßige Inspektionen und Funktionstests können helfen, den Zustand der Sonde zu bestimmen. Wenn die Testergebnisse auf eine Verringerung der Genauigkeit oder Zuverlässigkeit des Geräts hinweisen, kann dies ein Signal für den Austausch sein.
