Wie funktioniert ein Ultraschall-Durchflussmessgerät?

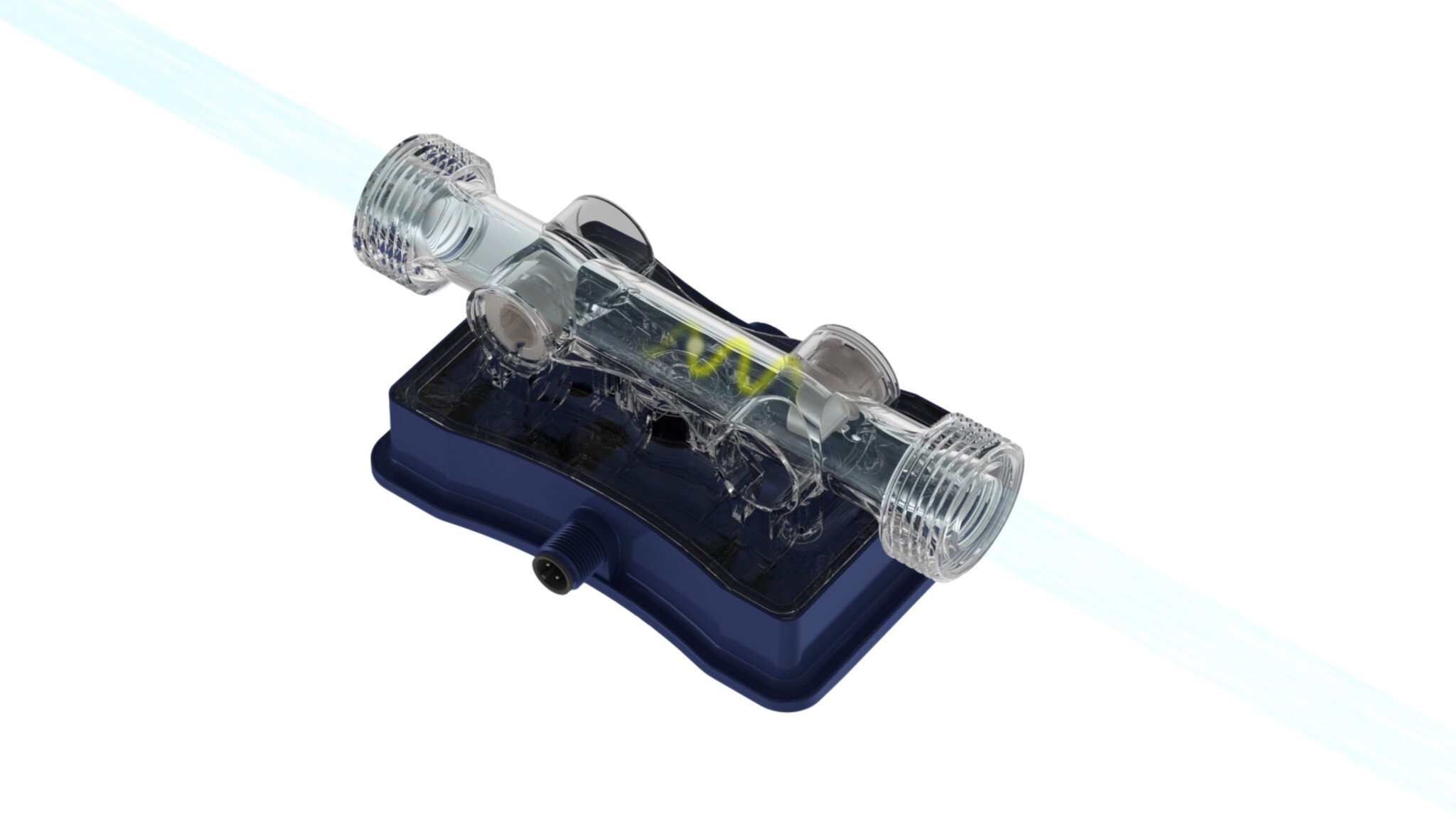

Die Ultraschall-Durchflussmessung basiert darauf, dass Schallenergie sich sowohl aufwärts als auch abwärts durch das Medium ausbreitet. Die Differenz in der Laufzeit der Signale ist proportional zur Gesamtdurchflussrate oder Flüssigkeitsgeschwindigkeit. Bei dieser Methode wird die Differenz in der verstrichenen Zeit zwischen dem Senden des Signals vom ersten Sensor zum zweiten Sensor gemessen.
Messung des Flüssigkeitsdurchflusses
Wenn in der Rohrleitung kein Durchfluss vorhanden ist, sind diese Laufzeiten in beiden Richtungen gleich. Wenn sich die Flüssigkeit in Durchflussrichtung bewegt, breitet sich der Schall schneller aus. Entsprechend breitet sich der Schall langsamer aus, wenn das Medium in die entgegengesetzte Richtung strömt.
