Produkt Details
SKU
703041
Name

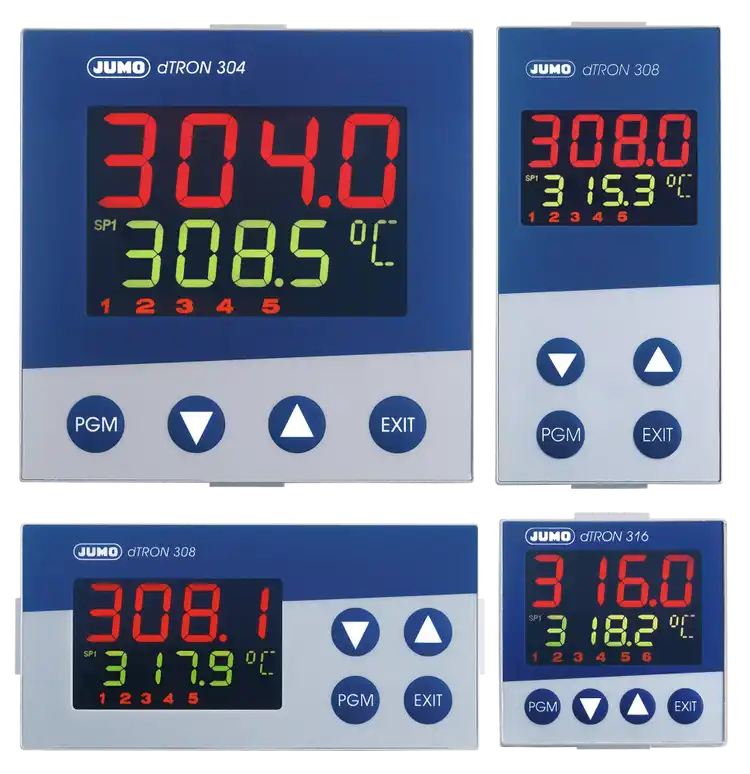

JUMO dTRON 304/308/316
Description
Die Reglerserie besteht aus vier frei programmierbaren Geräten in unterschiedlichen DIN-Formaten zur Regelung von Temperaturen, Drücken und anderen Prozessgrößen.
Short Description
Kompaktregler mit Programmfunktion
Price
€0.00
Availability
In Stock
Images
State
ARCHIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9NTAxMiIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiUmVnbGVyc3RydWt0dXIiLCJ2YWx1ZSI6IlA7IEk7IFBEOyBQSTsgUElEICgyIFJlZ2VscGFyYW1ldGVyc8OkdHplKSIsInNvcnRObyI6MH0seyJuYW1lIjoiQmVzb25kZXJoZWl0ZW4iLCJ2YWx1ZSI6Im1vZHVsYXJlciBBdWZiYXUgbWl0IGluZGl2aWR1ZWxsIG5hY2hyw7xzdGJhcmVuIFN0ZWNra2FydGVuOyBrb21mb3J0YWJsZXMgUEMtU2V0dXAtUHJvZ3JhbW0gaW5rbC4gU3RhcnR1cC1Tb2Z0d2FyZTsgbWluLiBBYnRhc3R6ZWl0IDUwIG1zOyBTZWxic3RvcHRpbWllcnVuZ3N2ZXJmYWhyZW4genVyIEVybWl0dGx1bmcgZGVyIFJlZ2xlcnBhcmFtZXRlcjsgcHJvZ3JhbW1pZXJiYXJlIEJlZGllbmVyZWJlbmU7IE1hdGhlbWF0aWstIHVuZCBMb2dpa2Z1bmt0aW9uZW47IE1vZGJ1cy1NYXN0ZXItRnVua3Rpb247IFByb2dyYW1tIG1pdCA4IEFic2Nobml0dGVuIiwic29ydE5vIjoxfSx7Im5hbWUiOiJBbGFybWUiLCJ2YWx1ZSI6IjQgR3Jlbnp3ZXJ0w7xiZXJ3YWNodW5nZW4gbWl0IGplIDggQWxhcm1mdW5rdGlvbmVuIiwic29ydE5vIjoyfSx7Im5hbWUiOiJadWxhc3N1bmdlbiIsInZhbHVlIjoiTWV0cm9sb2dpc2NoZXMgWmVydGlmaWthdDsgY1VMdXMiLCJzb3J0Tm8iOjN9LHsibmFtZSI6Ik1vbnRhZ2UiLCJ2YWx1ZSI6Ikt1bnN0c3RvZmZnZWjDpHVzZSBmw7xyIGRlbiBTY2hhbHR0YWZlbGVpbmJhdSIsInNvcnRObyI6NH0seyJuYW1lIjoiTWVzc2VpbmfDpG5nZSIsInZhbHVlIjoiYmlzIHp1IDIga29uZmlndXJpZXJiYXJlIEFuYWxvZ2VpbmfDpG5nZSBmw7xyOiBXaWRlcnN0YW5kc3RoZXJtb21ldGVyOyBXaWRlcnN0YW5kc2Zlcm5nZWJlcjsgVGhlcm1vZWxlbWVudGU7IFN0cm9tIDAoNCkgYmlzIDIwIG1BOyBTcGFubnVuZyAwKDIpIGJpcyAxMCBWOyBIZWl6c3Ryb20gMCBiaXMgNTAgbUEgQUM7IGt1bmRlbnNwZXppZmlzY2hlIExpbmVhcmlzaWVydW5nIG3DtmdsaWNoIiwic29ydE5vIjo1fSx7Im5hbWUiOiJBdXNnw6RuZ2UiLCJ2YWx1ZSI6IjIgUmVsYWlzIDMgQS8yMzAgViAoU2NobGllw59lcik7IDIgTG9naWthdXNnw6RuZ2UgMC8xMiBWIChvcHRpb25hbCAwLzE4IFYpIiwic29ydE5vIjo2fSx7Im5hbWUiOiJTY2huaXR0c3RlbGxlbi9Qcm90b2tvbGxlIiwidmFsdWUiOiJSUzQ4NSAoTW9kYnVzKTsgUFJPRklCVVMgRFA7IFNldHVwLVNjaG5pdHRzdGVsbGUiLCJzb3J0Tm8iOjd9LHsibmFtZSI6IlByb2dyYW1tcmVnbGVyIiwidmFsdWUiOiIxIFByb2dyYW1tIG1pdCBtYXguIDggQWJzY2huaXR0ZW47IDQgU3RldWVyc3B1cmVuIiwic29ydE5vIjo4fSx7Im5hbWUiOiJCaW7DpHJlaW5nw6RuZ2UiLCJ2YWx1ZSI6Im1heGltYWwgNCBCaW7DpHJlaW5nw6RuZ2UgZsO8ciBwb3RlbnppYWxmcmVpZSBLb250YWt0ZSIsInNvcnRObyI6OX0seyJuYW1lIjoiQW5zY2hsw7xzc2UiLCJ2YWx1ZSI6IlNjaHJhdWJrbGVtbWVuIiwic29ydE5vIjoxMH0seyJuYW1lIjoiRm9ybWF0IiwidmFsdWUiOiI0OCBtbSDDlyA0OCBtbSwgNDggbW0gw5cgOTYgbW0sIDk2IG1tIMOXIDQ4IG1tLCA5NiBtbSDDlyA5NiBtbSIsInNvcnRObyI6MTF9LHsibmFtZSI6IlNwYW5udW5nc3ZlcnNvcmd1bmciLCJ2YWx1ZSI6IkFDIDExMCBiaXMgMjQwIFYgKzEwL+KAkzE1ICUsIDQ4IGJpcyA2MyBIejsgQUMvREMgMjAgYmlzIDMwIFYsIDQ4IGJpcyA2MyBIeiIsInNvcnRObyI6MTJ9LHsibmFtZSI6IlNjaHV0emFydCIsInZhbHVlIjoiZnJvbnRzZWl0aWcgSVA2NTsgcsO8Y2tzZWl0aWcgSVAyMCIsInNvcnRObyI6MTN9LHsibmFtZSI6IlJlZ2xlcmFydCIsInZhbHVlIjoiWndlaXB1bmt0cmVnbGVyOyBEcmVpcHVua3RyZWdsZXI7IERyZWlwdW5rdHNjaHJpdHRyZWdsZXI7IFN0ZXRpZ2VyIFJlZ2xlciIsInNvcnRObyI6MTR9LHsibmFtZSI6IkFuemVpZ2UiLCJ2YWx1ZSI6IjIgdmllcnN0ZWxsaWdlIDctU2VnbWVudC1BbnplaWdlbiAocm90LCBncsO8bikgZsO8ciBQcm96ZXNzd2VydGUsIFBhcmFtZXRlciwgVGltZXI7IEljb25zIHp1ciBBbnplaWdlIHZvbiBTY2hhbHRzdGVsbHVuZ2VuLCBSYW1wZW5iZXRyaWViLCBIYW5kYmV0cmllYiB1bmQgYWt0aXZlbiBTb2xsd2VydGVuOyBlaW5lIHp3ZWlzdGVsbGlnZSAxNi1TZWdtZW50LUFuemVpZ2UgKGdyw7xuKSB6dXIgRGFyc3RlbGx1bmcgdW50ZXJzY2hpZWRsaWNoZXIgRWluaGVpdGVuIiwic29ydE5vIjoxNX1dLCJoaWdobGlnaHRzIjpbeyJpY29uVGV4dCI6Imljb24tY2FsY3VsYXRvciIsImRlc2NyaXB0aW9uIjoiTWF0aGVtYXRpay0gdW5kIExvZ2lrZnVua3Rpb24iLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1vbml0b3IiLCJkZXNjcmlwdGlvbiI6IlByb2dyYW1tIG1pdCA4IEFic2Nobml0dGVuIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1mbG93LWxpbmUiLCJkZXNjcmlwdGlvbiI6IlVuaXZlcnNhbG1lc3NlaW5nYW5nIiwidHlwZSI6IklDT04ifV0sImRpZmZlcmVudGlhdG9ycyI6W3sidGV4dCI6IjQgR3Jlbnp3ZXJ0w7xiZXJ3YWNodW5nZW4iLCJzb3J0Tm8iOjB9LHsidGV4dCI6IkVpbi0vQXVzZ8OkbmdlIGVyd2VpdGVyYmFyIiwic29ydE5vIjoxfSx7InRleHQiOiJGb3JtYXRlIDQ4eDQ4LTk2eDk2bW0iLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-calculator
Description
Mathematik- und Logikfunktion
Icon
icon-monitor
Description
Programm mit 8 Abschnitten
Icon
icon-flow-line
Description
Universalmesseingang
title
Technische Daten
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=5012
Reglerstruktur
P; I; PD; PI; PID (2 Regelparametersätze)
Besonderheiten
modularer Aufbau mit individuell nachrüstbaren Steckkarten; komfortables PC-Setup-Programm inkl. Startup-Software; min. Abtastzeit 50 ms; Selbstoptimierungsverfahren zur Ermittlung der Reglerparameter; programmierbare Bedienerebene; Mathematik- und Logikfunktionen; Modbus-Master-Funktion; Programm mit 8 Abschnitten
Alarme
4 Grenzwertüberwachungen mit je 8 Alarmfunktionen
Zulassungen
Metrologisches Zertifikat; cULus
Montage
Kunststoffgehäuse für den Schalttafeleinbau
Messeingänge
bis zu 2 konfigurierbare Analogeingänge für: Widerstandsthermometer; Widerstandsferngeber; Thermoelemente; Strom 0(4) bis 20 mA; Spannung 0(2) bis 10 V; Heizstrom 0 bis 50 mA AC; kundenspezifische Linearisierung möglich
Ausgänge
2 Relais 3 A/230 V (Schließer); 2 Logikausgänge 0/12 V (optional 0/18 V)
Schnittstellen/Protokolle
RS485 (Modbus); PROFIBUS DP; Setup-Schnittstelle
Programmregler
1 Programm mit max. 8 Abschnitten; 4 Steuerspuren
Binäreingänge
maximal 4 Binäreingänge für potenzialfreie Kontakte
Anschlüsse
Schraubklemmen
Format
48 mm × 48 mm, 48 mm × 96 mm, 96 mm × 48 mm, 96 mm × 96 mm
Spannungsversorgung
AC 110 bis 240 V +10/–15 %, 48 bis 63 Hz; AC/DC 20 bis 30 V, 48 bis 63 Hz
Schutzart
frontseitig IP65; rückseitig IP20
Reglerart
Zweipunktregler; Dreipunktregler; Dreipunktschrittregler; Stetiger Regler
Anzeige
2 vierstellige 7-Segment-Anzeigen (rot, grün) für Prozesswerte, Parameter, Timer; Icons zur Anzeige von Schaltstellungen, Rampenbetrieb, Handbetrieb und aktiven Sollwerten; eine zweistellige 16-Segment-Anzeige (grün) zur Darstellung unterschiedlicher Einheiten
