Co znamená IP?

„IP“ se chápe jako „International Protection Rating“, což znamená „stupeň ochrany“. Někdy se také překládá jako „Ingress Protection“, což znamená ochrana proti vniknutí. Druhý název nejlépe vystihuje podstatu toho, co jsou typy ochrany IP. Tyto klasifikace jsou, zjednodušeně řečeno, součástí systému, který popisuje, zda je zařízení chráněno proti vniknutí částic, prachu nebo vody.

Kód IP

Stupeň ochrany IP se skládá z pevného písmenného označení ve formě symbolu IP a dvou charakteristických číslic. Volitelně mohou být na konci kódu dvě písmena – doplňková a doplňková. Pokud charakteristická číslice není vyžadována, měla by být nahrazena písmenem X.

Význam písmen IP

Doplňkové písmeno se používá, když je ochrana proti přístupu k nebezpečným částem vyšší, než by naznačovalo první charakteristické číslo. Doplňkové písmeno označuje ochranu v konkrétních případech, např. za určitých povětrnostních podmínek nebo u zařízení s vysokým napětím.

První charakteristické číslo

úroveň ochrany proti kontaktu s pevnými látkami

• X – nejsou k dispozici údaje pro stanovení stupně ochrany
• 0 – žádná ochrana proti pevným předmětům a kontaktu
• 1 – ochrana proti kontaktu s nebezpečnými částmi dlaní a proti proniknutí pevných předmětů o průměru 50 mm a větším
• 2 – ochrana proti kontaktu s nebezpečnými částmi dlaní a proti proniknutí pevných předmětů o průměru 12,5 mm a větším
• 3 – ochrana proti kontaktu s nebezpečnými částmi pomocí nástroje a proti proniknutí pevných předmětů o průměru 2,5 mm a větším.
• 4 – ochrana proti kontaktu s nebezpečnými částmi drátem a proti proniknutí pevných těles o průměru 1 mm a větším
• 5 – ochrana uživatelů před jakýmkoli kontaktem s nebezpečnými částmi a proti pronikání prachu
• 6 – nejvyšší ochrana proti jakémukoli kontaktu s nebezpečnými částmi a proti vniknutí prachu

Druhé charakteristické číslo

Ochrana proti vniknutí vody

• X – nejsou k dispozici údaje pro stanovení stupně ochrany
• 0 – žádná ochrana proti vodě
• 1 – ochrana proti padajícím kapkám vody
• 2 – ochrana proti stříkající vodě, když je konstrukce nakloněna v jakémkoli úhlu do 15° od svislé roviny v jakémkoli směru
• 3 – ochrana proti stříkající vodě v jakémkoli úhlu až 60° od svislé roviny v jakémkoli směru
• 4 – ochrana proti stříkající vodě ze všech směrů
• 5 – ochrana proti proudům vody o průtoku až 12,5 l/min stříkaným na kryt z jakéhokoli směru
• 6 – ochrana proti proudům vody o průtoku až 100 l/min dopadajícím na kryt z jakéhokoli směru
• 7 – ochrana proti krátkodobému ponoření do vody po dobu 30 minut v hloubce 15 cm nad horní hranou krytu a 1 m pod spodní hranou (hodnoty pro kryty nižší než 85 cm)
• 8 – ochrana proti účinkům nepřetržitého ponoření do vody za podmínek stanovených výrobcem, které jsou však přísnější než v bodě 7
• 9 – odolnost proti dlouhodobému ponoření a ochrana proti zaplavení silným proudem vody pod vysokým tlakem (80–100 bar) a teplotou do 80 °C

Normy IP

Používají se dvě normy pro klasifikaci IP kódů:

• DIN EN 60529 Stupně ochrany poskytované kryty. Používá se hlavně v průmyslových aplikacích.
• DIN 40 050 část 9: Silniční vozidla, typy ochrany IP; ochrana proti cizím předmětům, vodě a kontaktu, elektrická zařízení. Obvykle se používá v situacích, kdy bude přístroj používán v drsných podmínkách přesahujících běžné ponoření, např. při vysokotlakém čištění.

Tyto normy se v některých detailech liší, proto je třeba v každém případě použít příslušnou normu.

IP67 – co to znamená?

IP67 znamená maximální ochranu proti prachu, písku a jiným pevným předmětům a vysoký stupeň ochrany proti účinkům vniknutí vody. Jedná se o nejnižší úroveň ochrany, kterou by měl zvážit každý, pro koho je vodotěsnost zařízení důležitá.

Zařízení řady JUMO s certifikací IP68

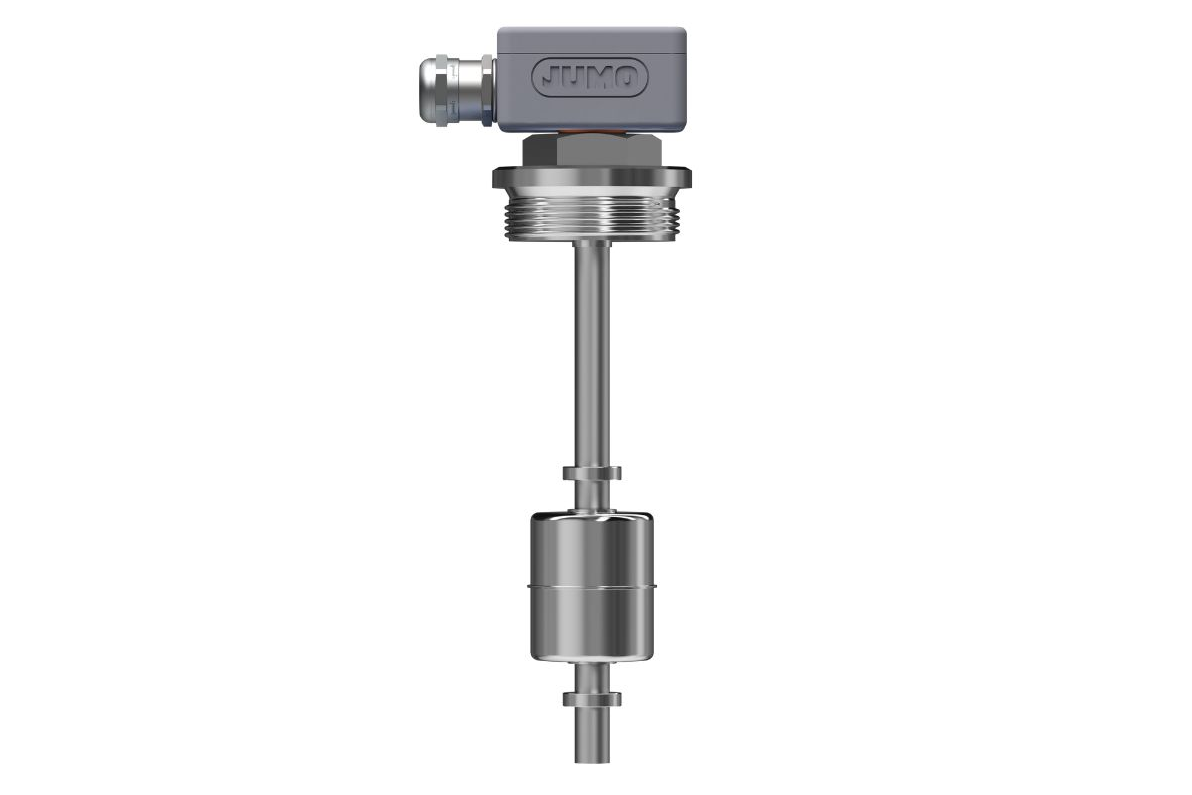

• Plovákové spínače pro bodové měření hladiny kapalin, včetně plovákového spínače ve standardní verzi a plovákového spínače v miniaturní verzi. Mají také certifikaci odolnosti proti výbuchu.
• Hydrostatické sondy MAERA pro měření kapalin v nádržích. V této řadě máme sondy pro měření parametrů, jako je hladina a hloubka médií, agresivních i neagresivních. Sondy MAERA jsou k dispozici také v provedení s certifikací ATEX pro výbušná prostředí.

IP67 a IP68 – kterou z těchto úrovní ochrany IP byste měli zvolit?

IP67 je nejnižší stupeň ochrany, který by měl zvážit každý, pro koho je u zařízení důležitá vodotěsnost, protože od stupně 7 je možné ponoření do vody. Je však třeba vzít v úvahu, že tato třída vodotěsnosti zaručuje odolnost proti krátkodobému ponoření po dobu až 30 minut. Pokud má být zařízení vystaveno delšímu ponoření nebo pokud chcete mít větší jistotu, je vždy lepší volbou IP68.

Kontaktujte JUMO – pomůžeme vám vybrat správné zařízení pro vaši aplikaci.
