Magneticko-indukční průtokoměry – fungování

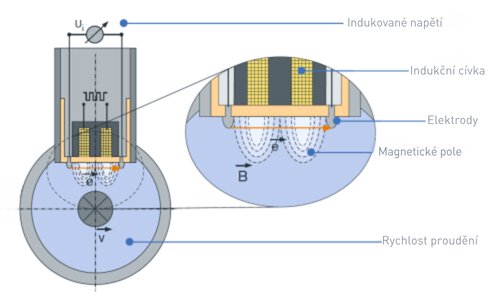

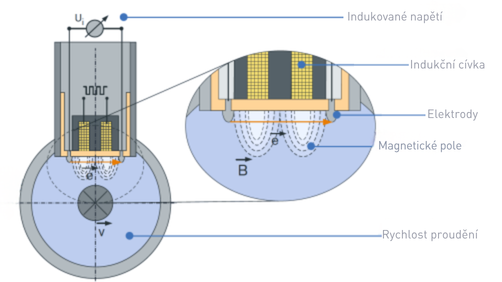

Magneticko-indukční průtokoměry jsou založeny na Faradayově zákonu elektromagnetické indukce. Průtokoměr má cívky, které vytvářejí magnetické pole. Pokud je médium vodivé (vodivost alespoň 20 ?S/cm), proudí tímto polem proud a mezi dvěma elektrodami vzniká napětí. Hodnota indukovaného napětí je úměrná intenzitě magnetického pole, rychlosti tekutiny a průměru trubice (U=B*v*D). Zařízení převádí toto napětí na signál, který můžeme číst například jako hodnotu 4–20 mA.

Výhody a nevýhody elektromagnetických průtokoměrů

Výhody:

• Žádné pohyblivé části: Díky tomu jsou průtokoměry odolnější a vyžadují méně údržby.
• Schopnost měřit různé kapaliny: Účinně měří průtok elektricky vodivých kapalin, včetně chemicky agresivních kapalin a kapalin s vysokým obsahem pevných látek.
• Vysoká přesnost měření: Nabízejí přesnost měření v rozmezí 0,5 % až 1 % naměřené hodnoty.
• Žádný hydraulický odpor: Nevytvářejí žádný dodatečný odpor proti průtoku, což je výhodné pro energetickou účinnost systému.
• Rozsah měření: Široký rozsah měření, od velmi malých až po velmi velké průtoky.
• Neinvazivní: K provedení měření není nutné zasahovat do proudu kapaliny.

Nevýhody:

• Požadavky na vodivost: Lze měřit pouze průtok elektricky vodivých kapalin. Kapaliny s nízkou vodivostí, jako je čistá destilovaná voda, nemusí být vhodné.
• Elektromagnetické rušení: Může být citlivý na elektromagnetické rušení, které může ovlivnit přesnost měření.
• Instalace: Pro zajištění přesného měření je před a za průtokoměrem nutná rovná trubka odpovídající délky.
• Teplota a tlak: Může mít omezení, pokud jde o provozní teplotu a tlak, což je třeba zohlednit při výběru vhodného modelu.

Souhrnně lze říci, že elektromagnetické průtokoměry nabízejí mnoho výhod, zejména v konkrétních průmyslových aplikacích. Stejně jako každé zařízení však mají svá omezení, která je třeba zohlednit při plánování jejich nákupu a instalace.

Elektromagnetický průtokoměr – aplikace

Elektromagnetické průtokoměry jsou díky své přesnosti a univerzálnosti nepostradatelné v mnoha průmyslových odvětvích. Tento produkt se používá v odvětvích, jako jsou:

• Chemický a petrochemický průmysl: Měření průtoku chemikálií, monitorování výrobních procesů.
• Potravinářský průmysl: Kontrola průtoku potravinářských kapalin, dávkování přísad.
• Vodní hospodářství a odpadní vody: Monitorování průtoku pitné vody a odpadních vod.
• Energetický sektor: Měření průtoku chladicí vody, řízení topných systémů.
• Papírenský průmysl: Kontrola průtoku papírové buničiny a procesů recyklace vody.
• Farmaceutický průmysl: Měření průtoku ingrediencí, řízení sterilizačních procesů.
• Těžební průmysl: Monitorování toku minerálních kalů.
• Ocelářský průmysl: Měření průtoku chladicí vody, monitorování výrobních procesů.
• Celulózový průmysl: Řízení průtoku celulózové buničiny.
• Cukrovarnický průmysl: Měření průtoku cukrové šťávy a melasy.

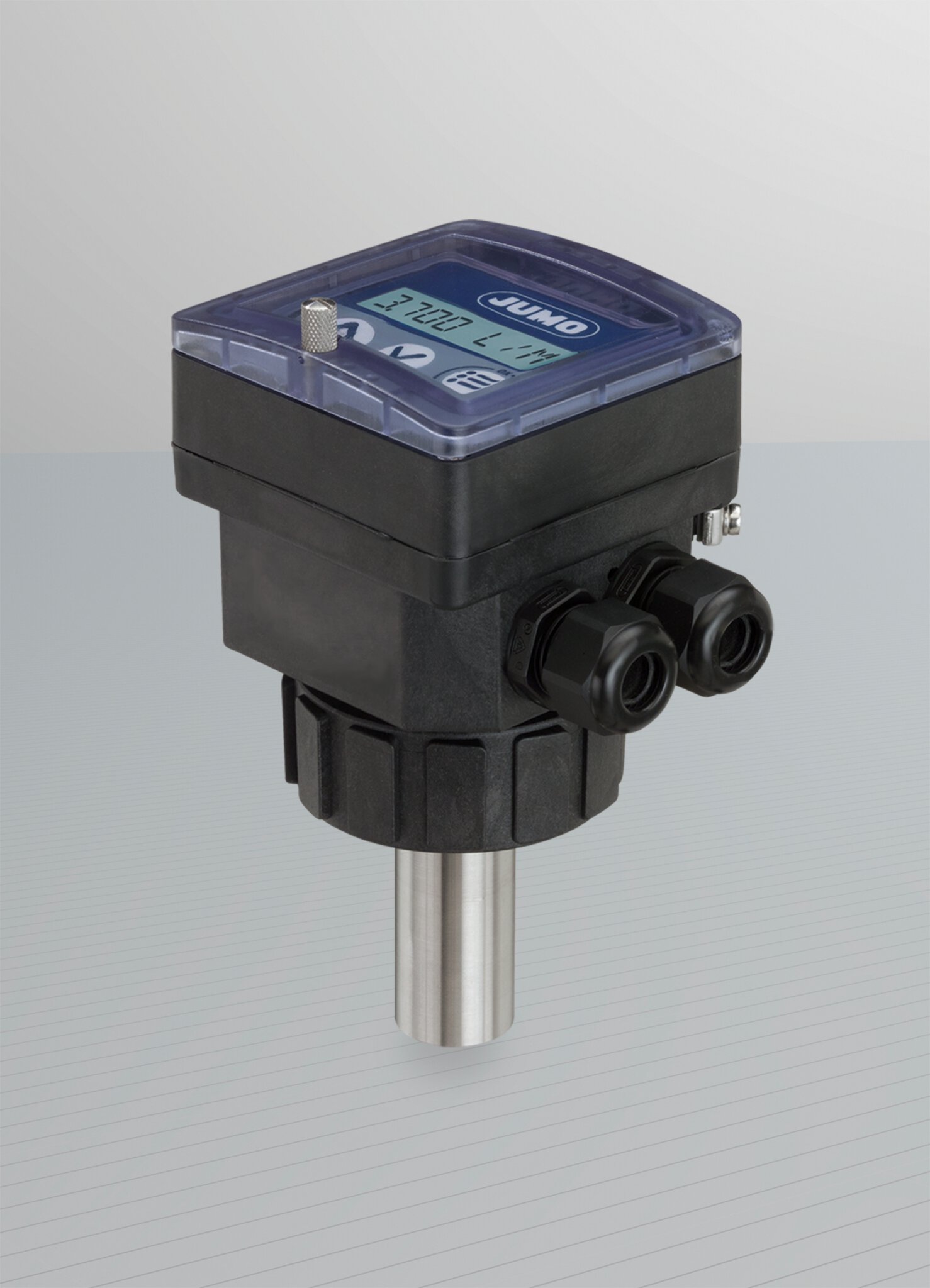

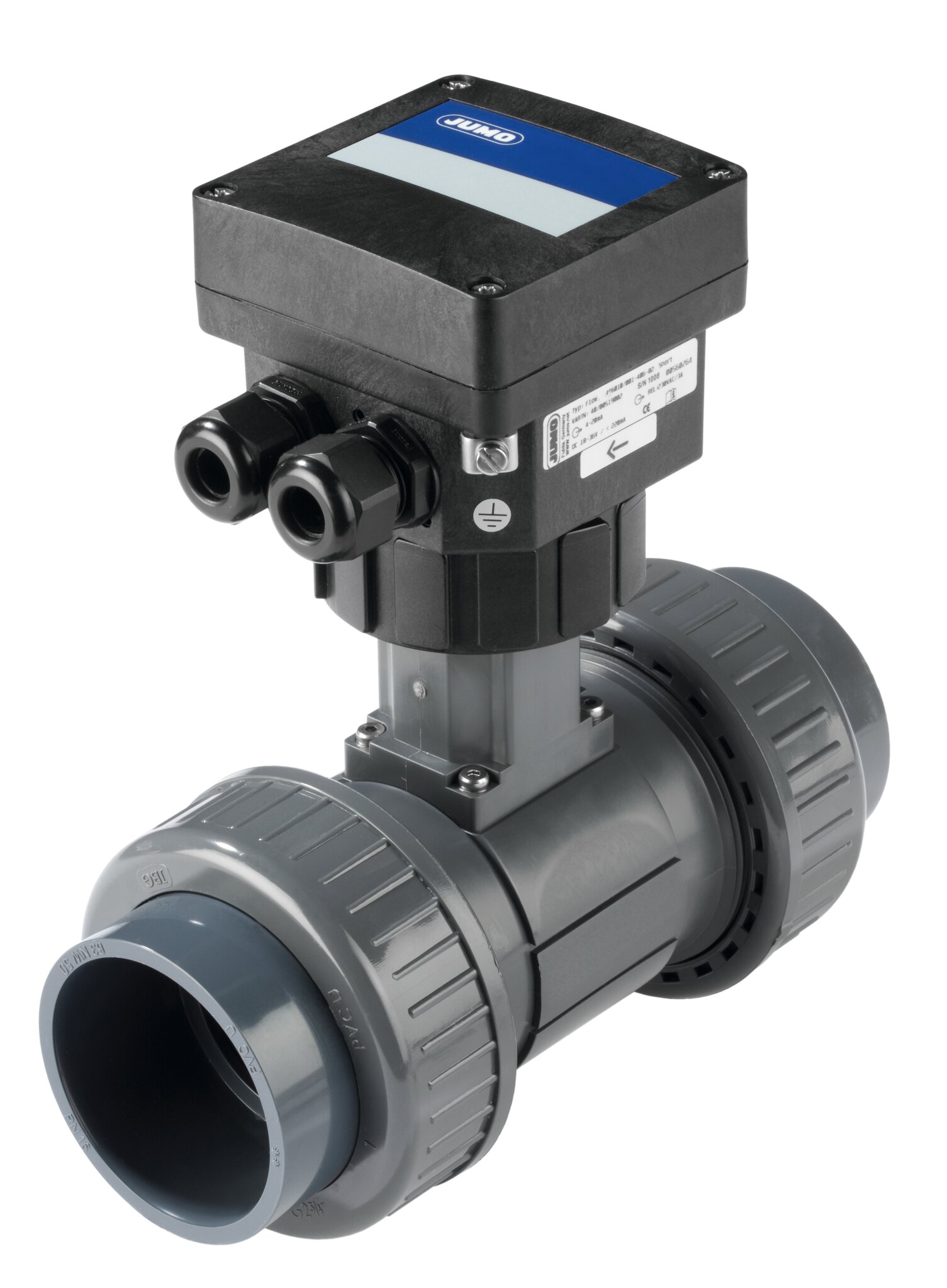

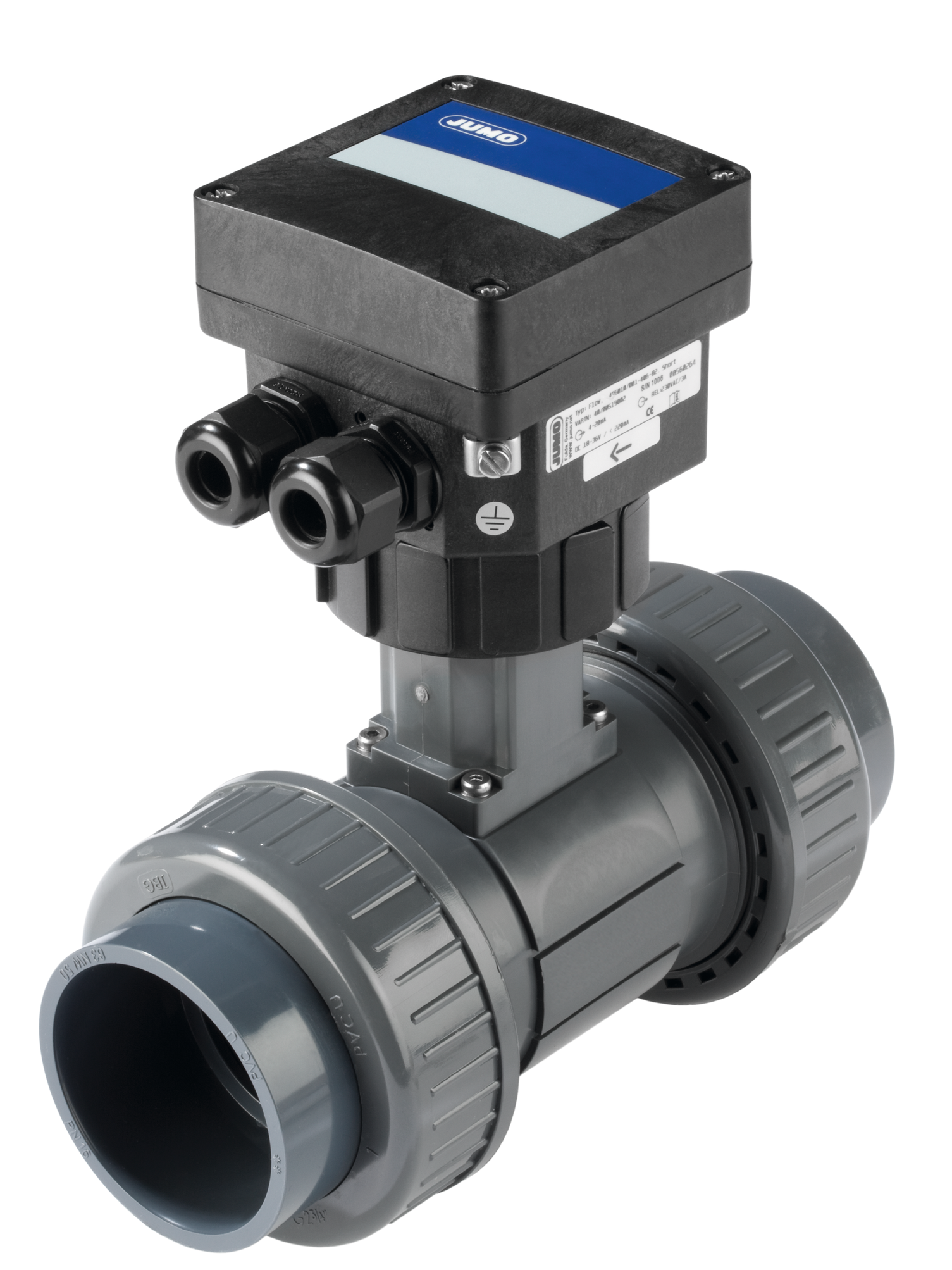

Společnost JUMO nabízí dva elektromagnetické průtokoměry v různých variantách: JUMO flowTRANS MAG I01 a JUMO flowTRANS MAG I02 s displejem. Standardizované konektory umožňují snadnou instalaci průtokoměru do potrubí o průměru od DN 15 do DN 400. Oblasti použití zahrnují neutrální, kontaminované nebo agresivní kapaliny s minimální vodivostí 20 S/cm.
