Co je to ultrazvukový průtokoměr?

Ultrazvukový průtokoměr je zařízení, které se používá k měření průtoku kapalin pomocí ultrazvuku. Základní princip fungování spočívá v tom, že vysílač vysílá ultrazvukové vlny, které dopadají na přijímač umístěný na opačné straně. Tento proces probíhá v obou směrech – s proudem i proti proudu.

Jak funguje ultrazvukový průtokoměr? Ultrazvuková technologie

Rozdíl v době přenosu signálu je úměrný rychlosti proudění tekutiny, z čehož se určuje objemový průtok média. Pokud nedochází k žádnému proudění, trvají ultrazvukové signály stejnou dobu v obou směrech.

Je k dispozici ve stacionární formě pro nepřetržité monitorování průtoku a jako přenosný průtokoměr, který se používá pro kontrolní měření a v aplikacích s omezeným prostorem.

Jaké jsou výhody ultrazvukových průtokoměrů?

Díky své konstrukci bez pohyblivých částí a principu fungování založeném na ultrazvuku má tento typ průtokoměru mnoho výhod, které mechanické průtokoměry nemají, včetně:

• přesné měření
• nízké opotřebení a nízké nároky na údržbu - neinvazivní průtokoměr
• flexibilita použití
• bezkontaktní měření, které je zvláště výhodné v případě agresivních kapalin a vysokých tlaků

Kde se používá ultrazvukový průtokoměr?

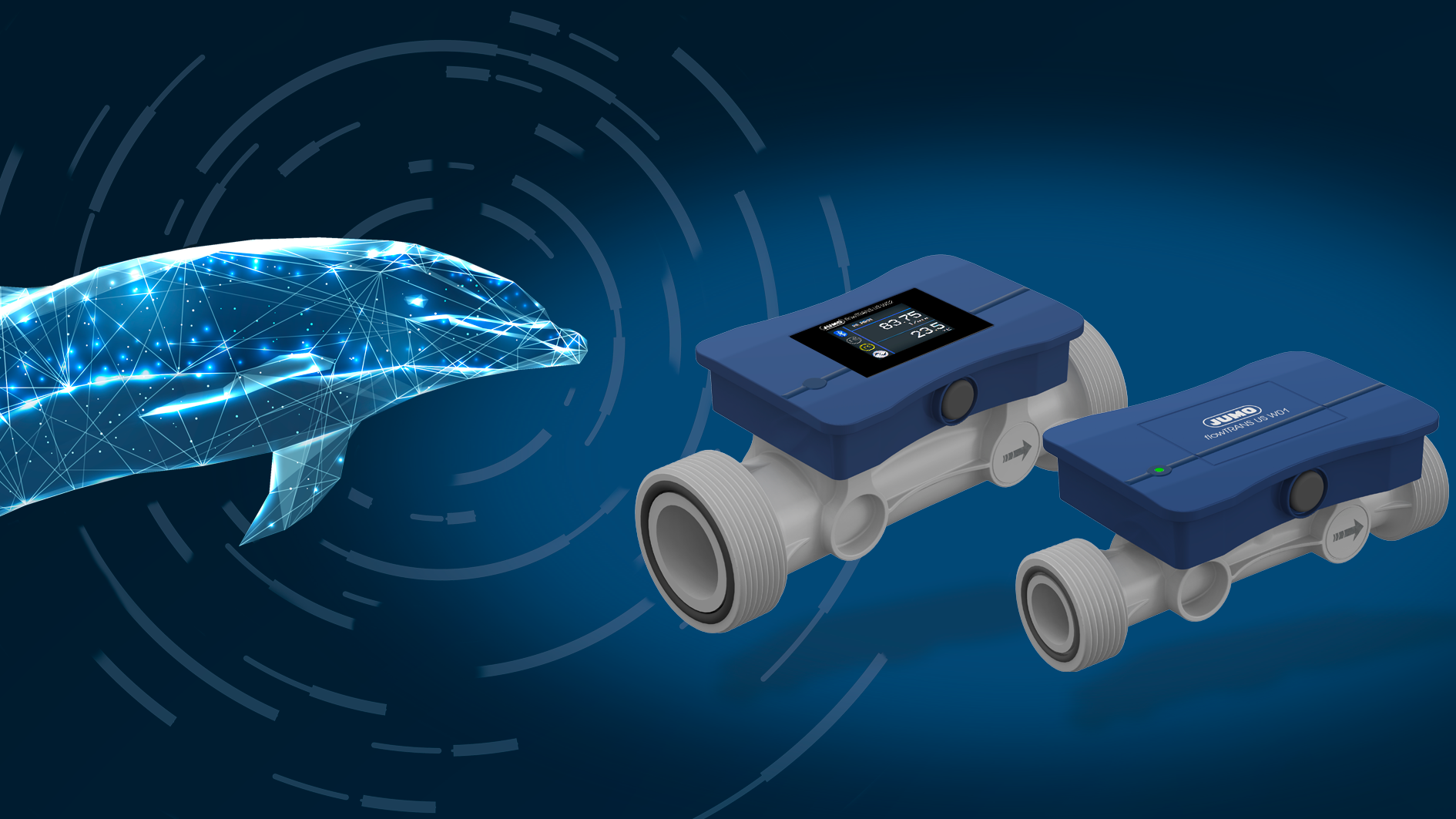

Ultrazvukový snímač pro kapaliny je zařízení s flexibilními možnostmi použití. Například průtokoměry JUMO řady flowTRANS US nabízejí možnosti použití od vodní a environmentální technologie až po dávkování chemikálií. Používají se mimo jiné v malých a středních úpravnách vody, galvanizovnách a při výrobě čerpadel. Kromě toho se osvědčí také v aplikacích v oblasti vytápění, klimatizace a větrání, např. v okruzích chladicí vody nebo v technologii chladicích věží.

Průtokoměr pro vodu a kapaliny

Díky své flexibilitě a absenci pohyblivých částí jsou ultrazvukové průtokoměry ideální pro přesné měření kapalin, jako je pitná voda, procesní voda, užitková voda a další. Dobře fungují také u agresivních kapalin v aplikacích, jako je dávkování chemikálií.

Průtokoměr pro mořskou vodu

Ultrazvukové průtokoměry JUMO flowTRANS US W01 a W02 lze použít také pro mořskou vodu, např. při odsolování mořské vody reverzní osmózou za účelem získání pitné vody.

Průtokoměry odpadních vod

Ultrazvukové průtokoměry se dobře hodí pro měření průtoku kapalin v odpadních vodách a jakýchkoli znečištěných kapalinách. Jsou schopné měřit kapaliny ve všech fázích, včetně kapalin obsahujících suspendované pevné látky, kalové vedlejší produkty a jiné materiály. V odpadních vodách mohou být také použity k dávkování chemikálií pro čištění.

Lehký ultrazvukový průtokoměr má v aplikacích s odpadními vodami mnoho výhod – neopotřebovává se, nevyžaduje pravidelné kontroly a kalibraci a jeho instalace je snadná a levnější, protože není nutné řezat potrubí, přerušovat provoz nebo vypouštět potrubí.

Průtokoměry řady flowTRANS se doporučují pro mírně znečištěnou vodu a odpadní vody z galvanického a povrchového zpracování.

Glykolové průtokoměry

Směs vody a glykolu se díky schopnosti glykolu přenášet teplo a jeho nízké teplotě tuhnutí ve směsi s vodou používá v chladicích a topných systémech HVAC, jako jsou amoniakové chladiče nebo chladicí věže. Aby se optimalizoval výkon v takových aplikacích a vytvořila se směs se správným poměrem, provádí se měření průtoku. Ultrazvukový průtokoměr ze série flowTRANS US splní svůj úkol i v tomto případě.

Průtokoměry pro nevodivé médium

Ultrazvukové průtokoměry, na rozdíl od elektromagnetických průtokoměrů, mohou měřit průtok nevodivých kapalin, jako je ultračistá voda. Osvědčí se při měření médií s velmi nízkou vodivostí pod < 20 ?S/cm, např. v reverzních osmózových stanicích.

Nahraďte svůj vodoměr ultrazvukovým průtokoměrem! Průtokoměr pro stanici na přípravu polyelektrolytu

Ultrazvukové průtokoměry JUMO řady flowTRANS US mohou také nahradit standardní vodoměry ve stanicích pro přípravu polyelektrolytů. Mají podobnou cenu a nabízejí další výhody, jako jsou například absence pohyblivých částí a signál 4–20 mA.

Další použití ultrazvukových měřičů

• Průtokoměr pro nízké průtoky

• Galvanické systémy

• Konstrukce čerpadel

• Recyklace mycí vody
