Takistustemperatuuriandurid, nagu Pt100 ja Pt1000, mõõdavad temperatuuri, kasutades ära nähtust, et metalli takistus muutub temperatuuri mõjul. Nende mõõteelement on plaatinast valmistatud termotakisti. Neid on saadaval erinevat tüüpi temperatuurianduritena, sealhulgas aurukindlad JUMO STEAMtemp, sissepressitavad JUMO Etemp B, ühenduskaabliga või kaasaskantava näidikuna temperatuuri mõõtmiseks ja jälgimiseks.
Elektrijuhtmetel on takistus – mida pikem juhe, seda suurem on juhtme takistus. Näiteks on 1 mm² vaskjuhtme iga meetri takistus 0,017 Ω. 3 km pikkuse kaabli puhul annab see mõõtmisvea 10,2 Ω, mis tähendab temperatuuri muutust 4 °C.
Et kaablite takistust kompenseerida, ühendatakse temperatuuriandureid kolmel viisil – 2-, 3- või 4-juhtmeliselt.
Pt100 juhtmepaaridel on järgmised värvid:
valge/punane – voolu juhtimiseks
sinine/must – anduri pingelanguse mõõtmiseks
Kõige sagedamini on tegemist valge ja punase juhtmega.

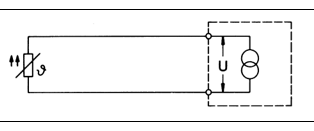

Kahejuhtmeline ühendus on Pt100 takistustemperatuuriandurite jaoks lihtsaim vooluahela konfiguratsioon. Selles jadakonfiguratsioonis ühendab üks juhtmejuhe takistustemperatuurianduri mõlemad otsad seireseadmega.
Kuna juhtmeid on vaid kaks, ei ole võimalik kompenseerida vooluahelateiste komponentide põhjustatud lisatakistust ega kaabli takistuse muutusi sõltuvalt ümbritseva õhu temperatuurist. Need lisanduvad mõõtmisveana. Seda seetõttu, et mõõteseade mõõdab mõõteahela kogutakistust, mitte ainult mõõteelemendi enda takistust.
Seda tüüpi ühendust kasutatakse rakendustes, kus:
ei ole kõrgeid täpsusnõudeid
anduri kaabel on väga lühike
viga määratakse kindlaks katsete ja mõõteseadmes kasutatava nihke abil
Kolmejuhtmeline Pt100 on kõige levinum temperatuuriandur. Mõõteelemendi ühele küljele ühendatud kolmanda juhtme lisamine aitab kompenseerida juhtme takistust. Selle tulemusena tekivad kaks mõõteahelat, millest üks vastutab temperatuuri mõõtmise eest ja teine selle kompenseerimise eest.
On väga oluline, et mõõteahelas kasutatavad kolm juhet oleksid ühesuurused ja ühepikkused. Seda seetõttu, et mõõtmistulemus arvutatakse keskmisena ning tagab hea täpsuse vaid juhul, kui kõigil kolmel juhtmest on sama takistus.
3-juhtmeline ühendus hõlmab ühe takistuse mõõtmist anduri kaudu ja teise takistuse mõõtmist anduri ühele küljele ühendatud juhtmepaari kaudu. Selle takistuse väärtuse lahutamine koguväärtusest annab mõõteelemendi eraldiseisva takistuse väärtuse.
Mõõtesüsteem kasutab ühte juhtmepaari mõõtmiseks vajaliku ergutusvoolu edastamiseks ning teist paari anduri takistuse mõõtmiseks pingelanguse kaudu.
Takistustemperatuuriandurite ühendamine Pt100 anduritega 4-juhtmelises süsteemis kõrvaldab täielikult ühendusjuhtme mõju temperatuuri mõõtmistulemusele. See kompenseerib kõik võimalikud asümmeetriad ühendusjuhtme takistuses, samuti võimalikud asümmeetriad juhtme takistuses.
See on kõige tõhusam lahendus, kuid samas ka kõige keerulisem ja kulukam. 4-juhtmelist ühendust kasutatakse kõige sagedamini laboratoorsetes rakendustes, kus mõõtetäpsus on otsustava tähtsusega, ning rakendustes, kus kasutatakse pikki kaableid.
Kaabli pikkuse mõju mõõtmisveale on Pt1000 puhul 10 korda väiksem kui Pt100 puhul. Seetõttu on selle mõõtetäpsus hea ka 2-juhtmelise ühenduse korral.
