Produkt Details
SKU
705113
Name

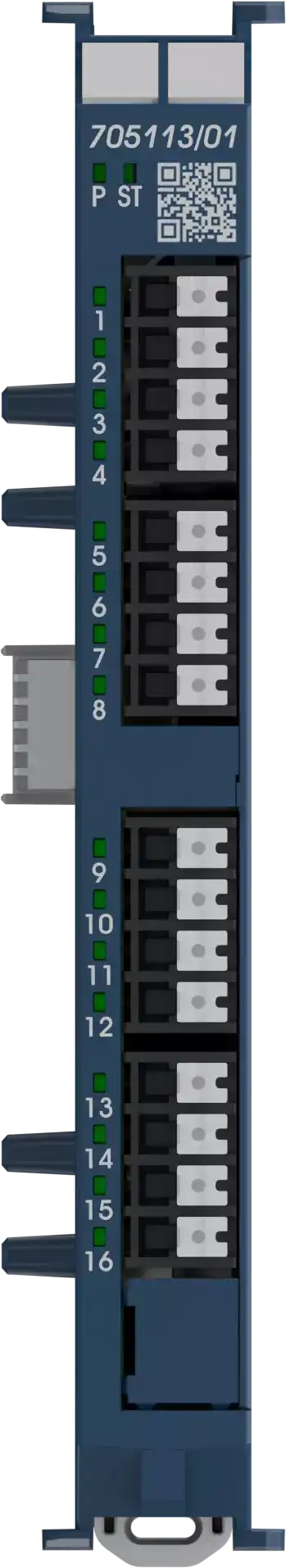

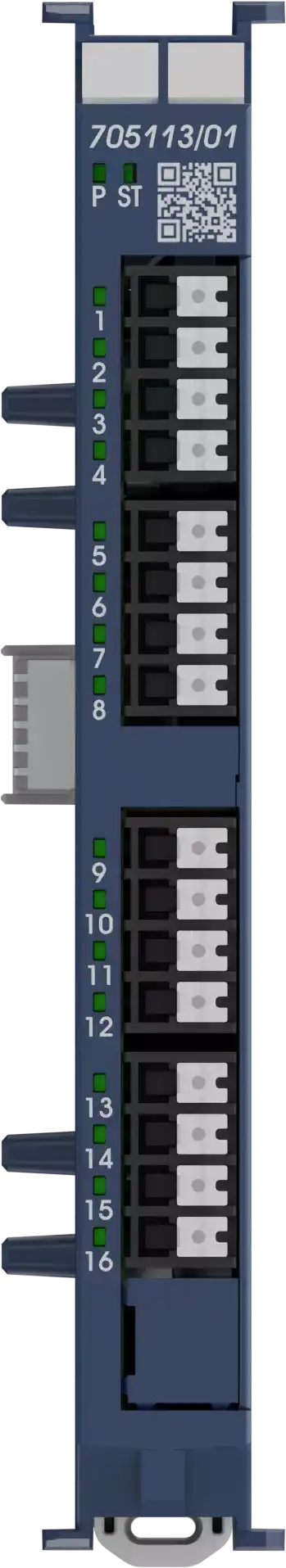

JUMO I/O‑system – 4‑kanalig analog ingångsmodul
Description
Modulen i JUMO I/O‑systemet erbjuder 4 individuellt konfigurerbara analoga ingångar för alla modeller i automationssystemet JUMO variTRON. Förutom varianten med universalingångar finns ytterligare tre versioner tillgängliga. För att förenkla idrifttagningen är den smala DIN‑skenemonterade enheten utrustad med PUSH IN‑anslutningar från fabrik och ansluts till driftspänning och systembuss genom att modulerna enkelt kopplas samman.
Short Description
Modul för JUMO variTRON-automatiseringssystem
Price
€0.00
Availability
In Stock
Images
State
NEW
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTQxOTU3MSIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiSW5nw6VuZ2FyIiwidmFsdWUiOiI0IHVuaXZlcnNlbGxhIGFuYWxvZ2EgaW5nw6VuZ2FyIGbDtnIgUlRELXRlbXBlcmF0dXJnaXZhcmUgKHR2w6V0csOlZHMtLCB0cmV0csOlZHMtIGVsbGVyIGZ5cnRyw6Vkcyk7IHRlcm1vZWxlbWVudCBvY2ggc3RhbmRhcmRzaWduYWxlciAoMCg0KSB0aWxsIDIwIG1BLCAwIHRpbGwgMSBWIGVsbGVyIDAgdGlsbCAxMCBWKTsgbW90c3TDpW5kc3RyYW5zbWl0dHJhcjsgdGlsbHZhbDogaMO2Z3ByZWNpc2lvbnN0ZXJtb2VsZW1lbnQ7IHN0csO2bS9zcMOkbm5pbmcgKGjDtmdoYXN0aWdoZXQpIGVsbGVyIGVuZGFzdCBSVEQtdGVtcGVyYXR1cmdpdmFyZSAodHbDpXRyw6Vkcy0sIHRyZXRyw6Vkcy0gZWxsZXIgZnlydHLDpWRzKSIsInNvcnRObyI6MH0seyJuYW1lIjoiQW5zbHV0bmluZyIsInZhbHVlIjoiQW5zbHV0bmluZ3NwbGludGFyIG1lZCBQVVNIIElOLXRla25payBww6UgZnJhbXNpZGFuIiwic29ydE5vIjoxfSx7Im5hbWUiOiJTw6Ryc2tpbGRhIGVnZW5za2FwZXIiLCJ2YWx1ZSI6IlZhciBvY2ggZW4gYXYgZGUgNCBpbmfDpW5nYXJuYSBrYW4ga29uZmlndXJlcmFzIG1lZCAyIGdyw6Ruc3bDpHJkZXPDtnZlcnZha25pbmdzZnVua3Rpb25lciwgbW9kdWxlbnMgY3lrZWx0aWQga2FuIGtvbmZpZ3VyZXJhcywgb21rb3BwbGluZ3NzdGF0dXMgdmlzdWFsaXNlcmFzIG1lZCBseXNkaW9kZXI7IHNuYWJiIGFuc2x1dG5pbmcgYXYgZHJpZnRzcMOkbm5pbmcgb2NoIHN5c3RlbWJ1c3MgZ2Vub20gYXR0IGhlbHQgZW5rZWx0IGtvcHBsYSBpaG9wIG1vZHVsZXJuYTsgdXRyeW1tZXNiZXNwYXJhbmRlIGRlc2lnbjsgZHJpZnQgbWVkIEpVTU8gdmFyaVRST04gb2NoIGkga29tYmluYXRpb24gbWVkIHRpZGlnYXJlIEpVTU8gSS9PLW1vZHVsZXIgKDcwNTB4eCkgbcO2amxpZzsgw7ZrYWQgdmlicmF0aW9ucy0gb2NoIHN0w7Z0dMOlbGlnaGV0IGdlbm9tIHZhbGZyaWEgYW5zbHV0bmluZ3Nza2Vub3IiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkdvZGvDpG5uYW5kZSIsInZhbHVlIjoiRE5WOyBVTCIsInNvcnRObyI6M30seyJuYW1lIjoiU3DDpG5uaW5nc2bDtnJzw7Zyam5pbmciLCJ2YWx1ZSI6IkRDIDI0IFYgKzI1Ly0yMCAlLCBtYXRuaW5nIHZpYSBjZW50cmFsZW5oZXQgbWVkIHN5c3RlbW1vZHVsIDcwNTE3MSAoSlVNTyB2YXJpVFJPTiA1MDApIGVsbGVyIGtvbW11bmlrYXRpb25zbW9kdWwgMy1rYW5hbGlnIDcwNTE2MyAoSlVNTyB2YXJpVFJPTiAzMDAsIEpVTU8gdmFyaVRST04gNTAwIHRvdWNoLCBwcm9kdWt0ZXIgZnLDpW4gdHJlZGplIHBhcnQpIiwic29ydE5vIjo0fSx7Im5hbWUiOiJLYXBzbGluZyIsInZhbHVlIjoiUGxhc3RrYXBzbGluZyBmw7ZyIERJTi1za2VubW9udGVyaW5nIGkga29udHJvbGxza8OlcGV0Iiwic29ydE5vIjo1fSx7Im5hbWUiOiJTa3lkZHN0eXAiLCJ2YWx1ZSI6IklQMjAiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IlJ1bXMgdGVtcGVyYXR1cm9tcsOlZGUiLCJ2YWx1ZSI6Ii0yMCB0aWxsICs1NcKgwrBDIiwic29ydE5vIjo3fSx7Im5hbWUiOiJNw6V0dCAoQiDDlyBIIMOXIEQpIiwidmFsdWUiOiIxMiDDlyAxMDYsNyDDlyAxMDEgbW0gKHV0YW4gYW5zbHV0bmluZ3NlbGVtZW50KSIsInNvcnRObyI6OH1dLCJoaWdobGlnaHRzIjpbeyJpY29uVGV4dCI6Imljb24tYW5zY2hsdWVzc2UiLCJkZXNjcmlwdGlvbiI6IkZsZXhpYmVsIHNlbnNvcmludGVncmF0aW9uIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1jZXJ0aWZpY2F0ZSIsImRlc2NyaXB0aW9uIjoiQU1TMjc1MCBvY2ggQ1FJLTkta29tcGF0aWJlbCIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24td3JhbmNoIiwiZGVzY3JpcHRpb24iOiJFbmtlbCBzdGFydCIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJGbGV4aWJpbGl0ZXQgZ2Vub20gNCBtb2R1bHZhcmlhbnRlciIsInNvcnRObyI6MH0seyJ0ZXh0IjoiQW5zbHV0bmluZ3NwbGludGFyIG1lZCBQVVNIIElOLXRla25payIsInNvcnRObyI6MX0seyJ0ZXh0IjoiSMO2ZyBzdMO2cmltbXVuaXRldCBtLiBnYWx2YW5pc2sgaXNvbGVyaW5nIiwic29ydE5vIjoyfV19
title
Icon
icon-anschluesse
Description
Flexibel sensorintegration
Icon
icon-certificate
Description
AMS2750 och CQI-9-kompatibel
Icon
icon-wranch
Description
Enkel start
title
Tekniska data
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1419571
Ingångar
4 universella analoga ingångar för RTD-temperaturgivare (tvåtråds-, tretråds- eller fyrtråds); termoelement och standardsignaler (0(4) till 20 mA, 0 till 1 V eller 0 till 10 V); motståndstransmittrar; tillval: högprecisionstermoelement; ström/spänning (höghastighet) eller endast RTD-temperaturgivare (tvåtråds-, tretråds- eller fyrtråds)
Anslutning
Anslutningsplintar med PUSH IN-teknik på framsidan
Särskilda egenskaper
Var och en av de 4 ingångarna kan konfigureras med 2 gränsvärdesövervakningsfunktioner, modulens cykeltid kan konfigureras, omkopplingsstatus visualiseras med lysdioder; snabb anslutning av driftspänning och systembuss genom att helt enkelt koppla ihop modulerna; utrymmesbesparande design; drift med JUMO variTRON och i kombination med tidigare JUMO I/O-moduler (7050xx) möjlig; ökad vibrations- och stöttålighet genom valfria anslutningsskenor
Godkännande
DNV; UL
Spänningsförsörjning
DC 24 V +25/-20 %, matning via centralenhet med systemmodul 705171 (JUMO variTRON 500) eller kommunikationsmodul 3-kanalig 705163 (JUMO variTRON 300, JUMO variTRON 500 touch, produkter från tredje part)
Kapsling
Plastkapsling för DIN-skenmontering i kontrollskåpet
Skyddstyp
IP20
Rums temperaturområde
-20 till +55 °C
Mått (B × H × D)
12 × 106,7 × 101 mm (utan anslutningselement)
