SKU
706521
Name

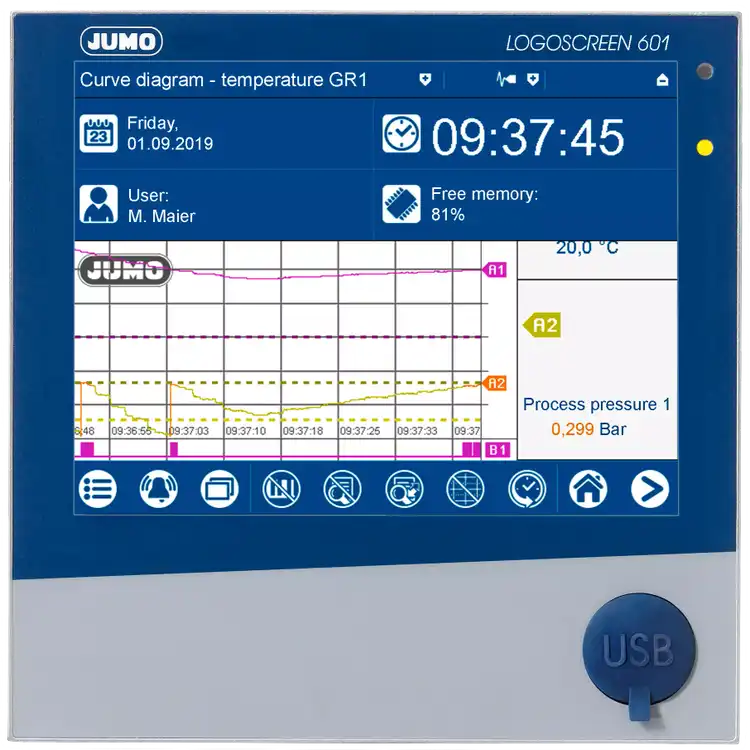

JUMO LOGOSCREEN 601
Description
Denna papperslösa skrivaren har en resistiv och en intuitiv pekskärm, ikonbaserat handhavande och visualiserings koncept som gör det mycket enkelt att använda. Via PROFINET kan man logga upp till 24 analoga signaler samt digitala in- och utgångar.
Short Description
Bildskärmsskrivare med touchskärm
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9NzU4NjY2IiwiYmVuZWZpdHMiOltdLCJiZW5lZml0c0ludHJvZHVjdGlvbiI6IiIsInRlY2huaWNhbERhdGEiOlt7Im5hbWUiOiJEaXNwbGF5IiwidmFsdWUiOiI1LDdcIi1URlQtZsOkcmdza8Okcm0gKDY0MCDDlyA0ODAgcGl4ZWwsIDE2IGJpdCBmw6RyZ2RqdXApIG1lZCByZXNpc3RpdiB0b3VjaHNrw6RybSIsInNvcnRObyI6MH0seyJuYW1lIjoiVmlzdWFsaXNlcmluZyIsInZhbHVlIjoiVXBwIHRpbGwgc2V4IHByb2Nlc3NiaWxkZXIsIGJpYmxpb3RlayBtZWQgMTAwIGJpbGRlcjsgdXBwIHRpbGwgdHbDpSBoasOkbHBsaW5qZXIgcGVyIG3DpHRrYW5hbCwgaG9yaXNvbnRhbHQgZWxsZXIgdmVydGlrYWx0IGRpYWdyYW0iLCJzb3J0Tm8iOjF9LHsibmFtZSI6IkluZ8OlbmdhciBvY2ggdXRnw6VuZ2FyIiwidmFsdWUiOiJVcHAgdGlsbCA2IGFuYWxvZ2EgaW5nw6VuZ2FyOyB1cHAgdGlsbCA2IGRpZ2l0YWxhIGluZ8OlbmdhcjsgdXBwIHRpbGwgMiBhbmFsb2dhIHV0Z8OlbmdhcjsgdXBwIHRpbGwgMTIgZGlnaXRhbGEgaW5nw6VuZ2FyIC8gdXRnw6VuZ2FyLCB2YXJhdiB1cHAgdGlsbCAyIGjDtmdoYXN0aWdoZXRzIHLDpGtuYXJpbmfDpW5nYXIgKHRpbGwgMTIsNSBrSHopOyBlbiByZWzDpHV0Z8OlbmcgKHbDpHhsYW5kZSkiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkluZ8OlbmdhciB2aWEgaW50ZXJmYWNlIiwidmFsdWUiOiIyNCBleHRlcm5hIGFuYWxvZ2EgaW5nw6VuZ2FyIG9jaCAyNCBleHRlcm5hIGRpZ2l0YWxhIGluZ8OlbmdhciBzYW10IDE0IGV4dGVybmEgdGV4dGVyICgxMCBiYXRjaHRleHRlciwgNCBow6RuZGVsc2V0ZXh0ZXIpIiwic29ydE5vIjozfSx7Im5hbWUiOiJJbnRlcm5hIGthbmFsZXIgKHN0YW5kYXJkKSIsInZhbHVlIjoiNiByw6RrbmFyZSAvIGludGVncmF0b3JlciIsInNvcnRObyI6NH0seyJuYW1lIjoiSW50ZXJuYSBrYW5hbGVyICh2YWxmcml0dCkiLCJ2YWx1ZSI6IjYgbWF0ZW1hdGlrIGthbmFsZXIsIDYgbG9naXNrYSBrYW5hbGVyLCAyIGjDtmdoYXN0aWdoZXRzIHLDpGtuZWthbmFsZXIsIFNULWtvZGVuIG1lZCA0MCBpbmfDpW5ncy0gb2NoIHV0Z8OlbmdzdmFyaWFibGVyIiwic29ydE5vIjo1fSx7Im5hbWUiOiJNaW5uZSIsInZhbHVlIjoiMSBHQjsgY3lrZWx0aWQgZnLDpW4gMTI1IG1zOyBkYXRhIGV4cG9ydCB2aWEgbWVkaWEgZXh0ZXJuYSBsYWdyaW5ncyBtZWRpYSBzb20gVVNCLW1pbm5lIiwic29ydE5vIjo2fSx7Im5hbWUiOiJJbnRlcmZhY2UgKHN0YW5kYXJkKSIsInZhbHVlIjoiUlMyMzIgLyA0ODUgZsO2ciBzdHJlY2trb2RzbMOkc2FyZSBlbGxlciBNb2RidXMgbWFzdGVyIC8gc2xhdmU7IEV0aGVybmV0IChNb2RidXMtVENQIE1hc3Rlci8gU2xhdmUpOyBVU0IgKEhvc3QvRGV2aWNlKSIsInNvcnRObyI6N30seyJuYW1lIjoiSW50ZXJmYWNlICh2YWxmcml0dCkiLCJ2YWx1ZSI6IlBST0ZJTkVULUlPLURldmljZSIsInNvcnRObyI6OH0seyJuYW1lIjoiSHVzIiwidmFsdWUiOiJGcm9udCBhdiBwcmVzc2dqdXRlbiB6aW5rIG1lZCBmb2xpZSwgaW5mw6RsbGJhcnQgaHVzIGVubGlndCBESU4gSUVDIDYxNTU0IGF2IGdhbHZhbmlzZXJhdCBzdMOlbCIsInNvcnRObyI6OX0seyJuYW1lIjoiU2t5ZGRza2xhc3MiLCJ2YWx1ZSI6IkZyb250IElQNjUsIGJhayBJUDIwIiwic29ydE5vIjoxMH0seyJuYW1lIjoiRGltZW5zaW9uZXIiLCJ2YWx1ZSI6Ikluc3RhbGxhdGlvbnNodXNldDogMTM2IG1tIHggMTM2IG1tIHggMTIwLDkgbW0sIGZyb250cmFtZW4gMTQ0IG1tIHggMTQ0IG1tIHggOCBtbSAoaW5rbHVzaXZlIHTDpHRuaW5nYXIpLiIsInNvcnRObyI6MTF9LHsibmFtZSI6IkdvZGvDpG5uYW5kZW4iLCJ2YWx1ZSI6ImNVTHVzOyBGREEtZ29ka8OkbmQgZW5saWd0IDIxIENGUiBQYXJ0IDExOyBBTVMyNzUwLSBvY2ggQ1FJLTktIGtvbXBhdGliZWwiLCJzb3J0Tm8iOjEyfSx7Im5hbWUiOiJUaWxsw6RtcG5pbmdhciIsInZhbHVlIjoiUHJvY2Vzc3Zpc3VhbGlzZXJpbmcgb2NoIHBhcHBlcnNsw7ZzIHJlZ2lzdHJlcmluZyBhdiBhbmFsb2cgb2NoIGRpZ2l0YWwgcHJvY2Vzc2RhdGEgZsO2ciBvbGlrYSBhcHBsaWthdGlvbmVyLCB1Z25zaW5kdXN0cmluLCBsw6RrZW1lZGVsc2luZHVzdHJpbiwgbGl2c21lZGVsc2luZHVzdHJpbiwgdmF0dGVuIG9jaCBhdmxvcHBzaW5kdXN0cmluLiIsInNvcnRObyI6MTN9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLXNoaWVsZCIsImRlc2NyaXB0aW9uIjoiSMO2ZyBwcm9jZXNzw6RrZXJoZXQiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWFuc2NobHVlc3NlIiwiZGVzY3JpcHRpb24iOiJIw7ZnIGludGVyZmFjZSBmbGV4aWJpbGl0ZXQiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1vbml0b3IiLCJkZXNjcmlwdGlvbiI6IkJhdGNocmFwcG9ydCBsb2dnbmluZyIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJNYXguIDYgYW5hbG9nLCBtYXguIDYgZGlnaXRhbGEgaW5nw6VuZ2FyIiwic29ydE5vIjowfSx7InRleHQiOiJNYXguIDEyIGRpZ2l0YWxhIGluZ8OlbmdhciAvIHV0Z8OlbmdhciIsInNvcnRObyI6MX0seyJ0ZXh0IjoiRG9rdW1lbnRlcmEgY2hhcmdlcHJvdG9rb2xsZXQiLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-shield
Description
Hög processäkerhet
Icon
icon-anschluesse
Description
Hög interface flexibilitet
Icon
icon-monitor
Description
Batchrapport loggning
title
Tekniska data
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=758666
Display
5,7"-TFT-färgskärm (640 × 480 pixel, 16 bit färgdjup) med resistiv touchskärm
Visualisering
Upp till sex processbilder, bibliotek med 100 bilder; upp till två hjälplinjer per mätkanal, horisontalt eller vertikalt diagram
Ingångar och utgångar
Upp till 6 analoga ingångar; upp till 6 digitala ingångar; upp till 2 analoga utgångar; upp till 12 digitala ingångar / utgångar, varav upp till 2 höghastighets räknaringångar (till 12,5 kHz); en reläutgång (växlande)
Ingångar via interface
24 externa analoga ingångar och 24 externa digitala ingångar samt 14 externa texter (10 batchtexter, 4 händelsetexter)
Interna kanaler (standard)
6 räknare / integratorer
Interna kanaler (valfritt)
6 matematik kanaler, 6 logiska kanaler, 2 höghastighets räknekanaler, ST-koden med 40 ingångs- och utgångsvariabler
Minne
1 GB; cykeltid från 125 ms; data export via media externa lagrings media som USB-minne
Interface (standard)
RS232 / 485 för streckkodsläsare eller Modbus master / slave; Ethernet (Modbus-TCP Master/ Slave); USB (Host/Device)
Interface (valfritt)
PROFINET-IO-Device
Hus
Front av pressgjuten zink med folie, infällbart hus enligt DIN IEC 61554 av galvaniserat stål
Skyddsklass
Front IP65, bak IP20
Dimensioner
Installationshuset: 136 mm x 136 mm x 120,9 mm, frontramen 144 mm x 144 mm x 8 mm (inklusive tätningar).
Godkännanden
cULus; FDA-godkänd enligt 21 CFR Part 11; AMS2750- och CQI-9- kompatibel
Tillämpningar
Processvisualisering och papperslös registrering av analog och digital processdata för olika applikationer, ugnsindustrin, läkemedelsindustrin, livsmedelsindustrin, vatten och avloppsindustrin.
