Was ist ein Ultraschall-Durchflussmessgerät?

Ein Ultraschall-Durchflussmessgerät wird zur Messung des Durchflusses von Flüssigkeiten mittels Ultraschall verwendet. Das grundlegende Funktionsprinzip besteht darin, dass ein Sender Ultraschallwellen aussendet, die einen auf der gegenüberliegenden Seite befindlichen Empfänger erreichen. Dieser Ablauf findet in beide Richtungen statt – mit und gegen die Strömungsrichtung.

Wie funktioniert ein Ultraschall-Durchflussmesser? Ultraschalltechnologie

Die Differenz in der Signalübertragungszeit ist proportional zur Geschwindigkeit des Flüssigkeitsstroms, aus der der Volumenstrom des Mediums bestimmt wird. Wenn kein Durchfluss vorhanden ist, dauern die Ultraschallsignale in beiden Richtungen gleich lang.

Ultraschall‑Durchflussmessgeräte sind sowohl als stationäre Geräte zur kontinuierlichen Überwachung erhältlich als auch als tragbare Messgeräte, die sich für Kontrollmessungen oder Anwendungen mit begrenztem Platzangebot eignen.

Was sind die Vorteile von Ultraschall-Durchflussmessern?

Durch ihre Konstruktion ohne bewegliche Teile und das auf Ultraschall basierende Messprinzip bieten Ultraschall‑Durchflussmessgeräte mehrere Vorteile gegenüber mechanischen Messverfahren, darunter:

• präzise Messung
• geringer Verschleiß und minimaler Wartungsaufwand – dank nicht‑invasiver Durchflussmessung
• Flexibilität in unterschiedlichsten Anwendungen
• berührungslose Messung, die sich besonders bei aggressiven Flüssigkeiten oder hohen Drücken bewährt

Wo wird ein Ultraschall-Durchflussmessgerät eingesetzt?

Ein Durchflussmessgerät ist ein vielseitig einsetzbar. Die JUMO-Durchflussmessgeräte der Serie flowTRANS US bieten beispielsweise Anwendungsmöglichkeiten, die von der Wasser- und Umwelttechnik bis zur Chemikaliendosierung reichen. Sie kommen unter anderem in kleinen und mittleren Wasseraufbereitungsanlagen, in Galvanikanlagen oder im Pumpenbau zum Einsatz. Außerdem finden sie Anwendung in der Heizungs‑, Klima‑ und Lüftungstechnik, etwa in Kühlwasserkreisläufen oder in der Kühlturmtechnik.

Durchflussmessgeräte für Wasser und Flüssigkeiten

Die Flexibilität von Ultraschall-Durchflussmessergeräten und das Fehlen beweglicher Teile machen sie ideal für genaue Messungen von Flüssigkeiten wie Trinkwasser, Prozesswasser und Brauchwasser. Sie eignen sich auch gut für aggressive Flüssigkeiten in Anwendungen wie der Chemikaliendosierung.

Ultraschall‑Durchflussmessgeräte eignen sich hervorragend für die präzise Messung verschiedener Flüssigkeiten wie Trinkwasser, Prozesswasser oder Brauchwasser. Durch ihren technischen Aufbau ohne bewegliche Teile sind sie besonders zuverlässig und somit auch gut für Anwendungen mit aggressiven Flüssigkeiten geeignet, etwa bei der Chemikaliendosierung.

Durchflussgeräte für Meerwasser

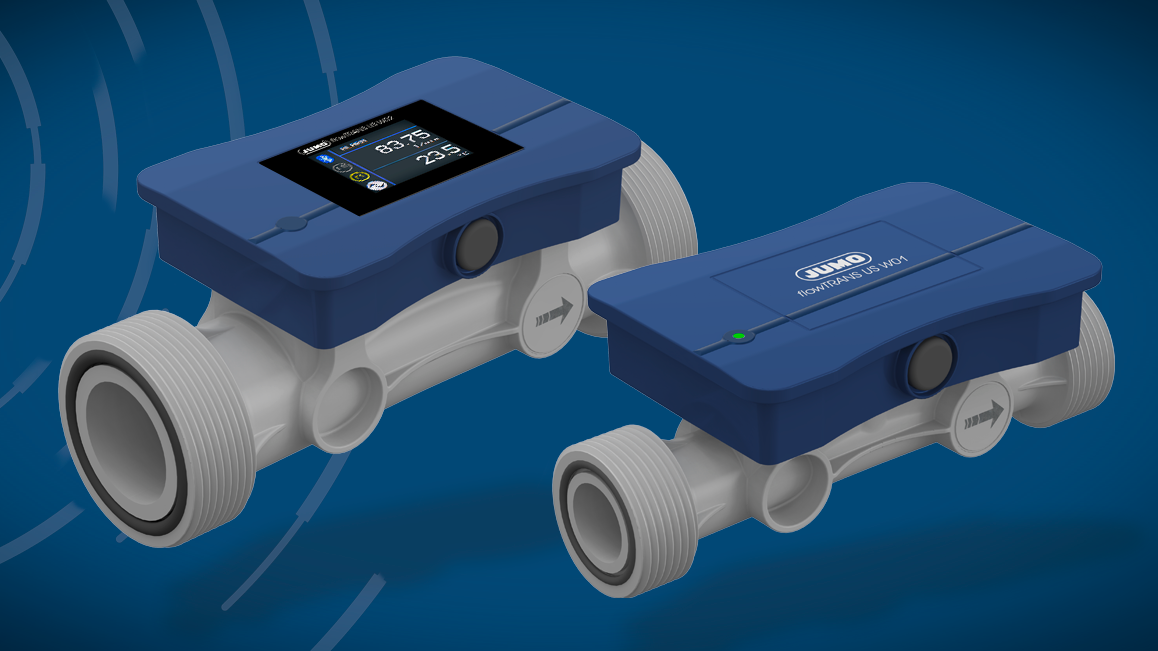

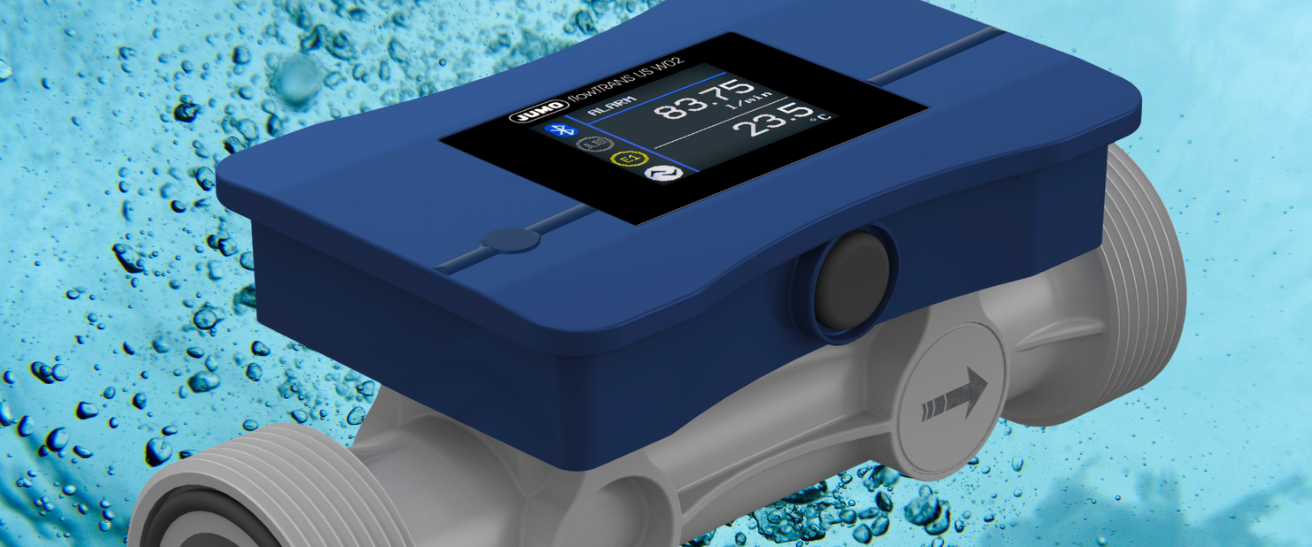

Die Ultraschall‑Durchflussmessgeräte JUMO flowTRANS US W01 und flowTRANS US W02 können auch zur Messung von Meerwasser eingesetzt werden – zum Beispiel in Anlagen zur Meerwasserentsalzung mittels Umkehrosmose, wo aus Meerwasser Trinkwasser gewonnen wird.

Durchflussmessung von Abwasser

Ultraschall‑Durchflussmessgeräte spielen eine wichtige Rolle in der Abwassertechnik, da sie den Durchfluss selbst bei verschmutzten oder partikelhaltigen Flüssigkeiten zuverlässig erfassen. Sie können Flüssigkeiten in unterschiedlichen Phasen messen – auch solche, die Schwebstoffe, Schlammanteile oder andere Feststoffbeimengungen enthalten. In Abwasserprozessen lassen sie sich zudem hervorragend für die Dosierung von Behandlungschemikalien einsetzen.

Ein weiterer Vorteil: Ultraschall‑Durchflussmessgeräte verfügen über keine beweglichen Teile. Dadurch sind sie verschleißfrei, benötigen wenig Wartung und lassen sich einfach sowie kostengünstig installieren – ohne dass dafür Leitungen getrennt, der Betrieb unterbrochen oder Rohrleitungen entleert werden müssen.

Die Durchflussmessgeräte der flowTRANS-Serie werden für leicht verschmutztes Wasser sowie galvanische und oberflächenbehandelte Abwässer empfohlen.

Durchflussmessgeräte für Glykol-Lösungen

Eine Mischung aus Wasser und Glykol wird aufgrund der guten Wärmeübertragungseigenschaften von Glykol und seines niedrigen Gefrierpunkts häufig in HLK‑Kühl‑ und Heizsystemen eingesetzt – etwa in Ammoniak‑Kältemaschinen oder Kühltürmen.
Um die Leistung solcher Anlagen zu optimieren und eine korrekte Mischung mit dem gewünschten Verhältnis zu gewährleisten, ist eine präzise Durchflussmessung erforderlich.

Auch hier erfüllt der Ultraschall‑Durchflussmesser der Serie flowTRANS US zuverlässig seine Aufgabe

Durchflussmessgeräte für nichtleitende Medien

Im Gegensatz zu elektromagnetischen Durchflussmessern können Ultraschall‑Durchflussmessgeräte auch den Durchfluss nichtleitender Flüssigkeiten wie Reinstwasser zuverlässig erfassen. Sie eignen sich besonders für Medien mit sehr geringer Leitfähigkeit unter 20 µS/cm wie beispielsweise in Umkehrosmoseanlagen.

Ersetzen Sie Ihren Wasserzähler durch einen Ultraschall‑Durchflussmessgerät!

Durchflussmesser für Polyelektrolyt‑Aufbereitungsstationen

Ultraschall‑Durchflussmessgeräte der JUMO‑Serie flowTRANS US können in Polyelektrolyt‑Aufbereitungsstationen klassische Wasserzähler problemlos ersetzen. Sie sind preislich vergleichbar, bieten jedoch zusätzliche Vorteile – den Betrieb ohne bewegliche Teile und ein 4–20‑mA‑Ausgangssignal für die einfache Integration in bestehende Steuer‑ und Regelsysteme.

Weitere Anwendungsbereiche der Ultraschall-Durchflussmessgeräte

• Durchflussmessungen mit niedrigen Durchflussraten
• galvanische Systeme
• Pumpenbau
• Wasserrückgewinnungsprozesse
