Průtokoměry jsou přístroje určené k měření průtoku kapalin a plynů, které fungují na principu stanovení průtoku v určitých časových intervalech. Existuje mnoho typů průtokoměrů, které se liší mimo jiné fyzikálním jevem, na kterém je založena jejich činnost, způsobem instalace, velikostí nebo konstrukcí.
Průtokoměry využívají měřicí metody založené na různých fyzikálních jevech. Většina z nich měří
objemový průtok (tj. objem látky protékající potrubím za daný čas), existují však i technologie, které měří hmotnostní průtok (tj. hmotnost látky protékající potrubím za jednotku času).

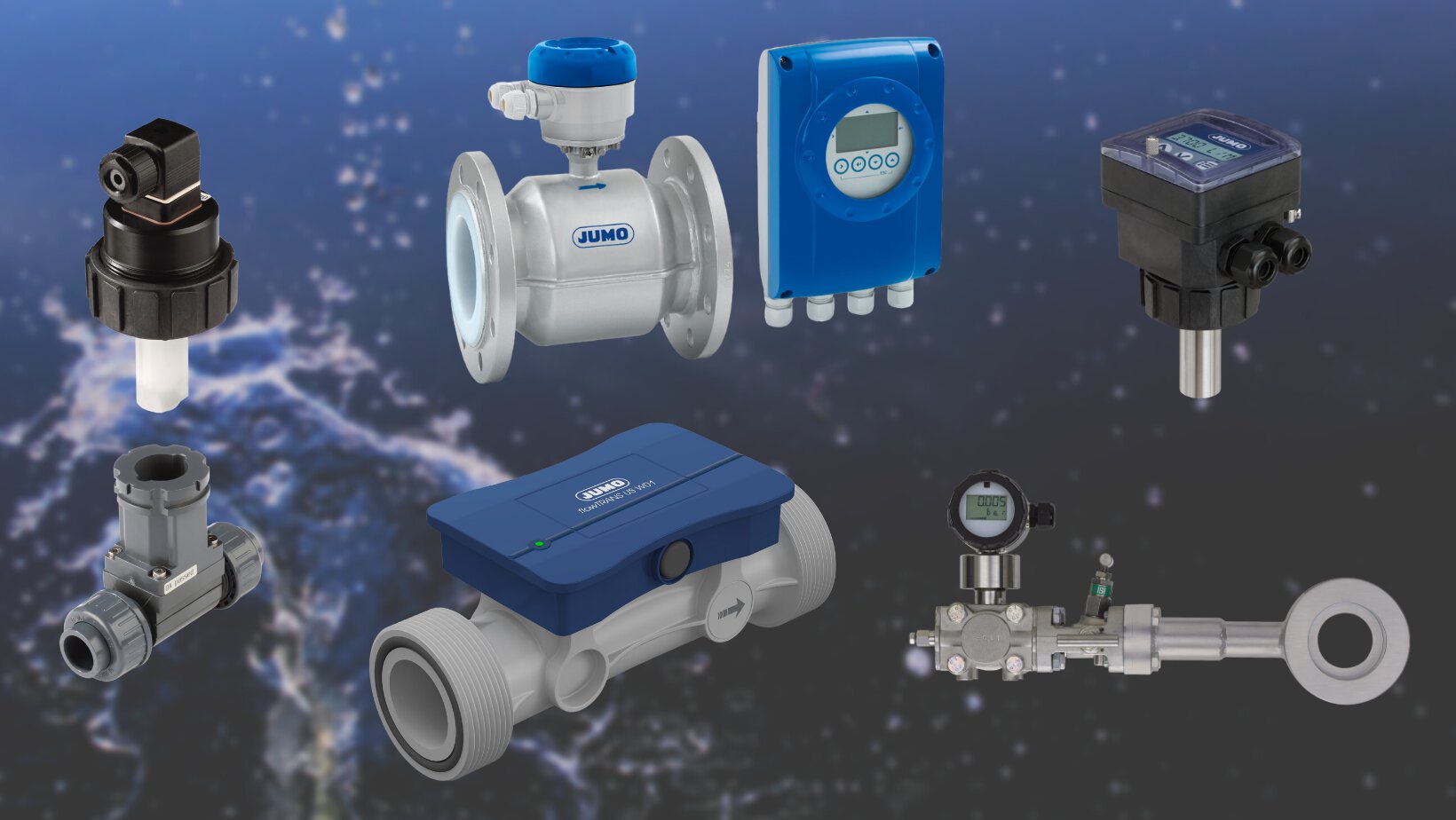

Vzhledem k odlišné konstrukci lze průtokoměry rozdělit do následujících skupin:
Princip fungování elektromagnetických průtokoměrů spočívá ve schopnosti tekutiny při pohybu vyvolat elektrický proud. Umožňují velmi přesné měření průtoku tekutin, avšak v některých aplikacích může být omezením skutečnost, že je lze použít pouze u vodivých kapalin. Z tohoto důvodu nejsou vhodné pro plyny ani pro aplikace, kde je měřenou tekutinou například olej nebo ultra čistá voda.
Elektromagnetické průtokoměry, jako je JUMO MAG H20, jsou obecně navrženy pro stabilní, nerytmický průtok. Pulzní průtok může vést k nepřesnostem v měřeních kvůli rychlým změnám rychlosti průtoku a tlaku. Pro zvýšení přesnosti v takových podmínkách může být nutné použít systém s tlumiči pulzací pro peristaltické čerpadlo, které pomáhají stabilizovat průtok.

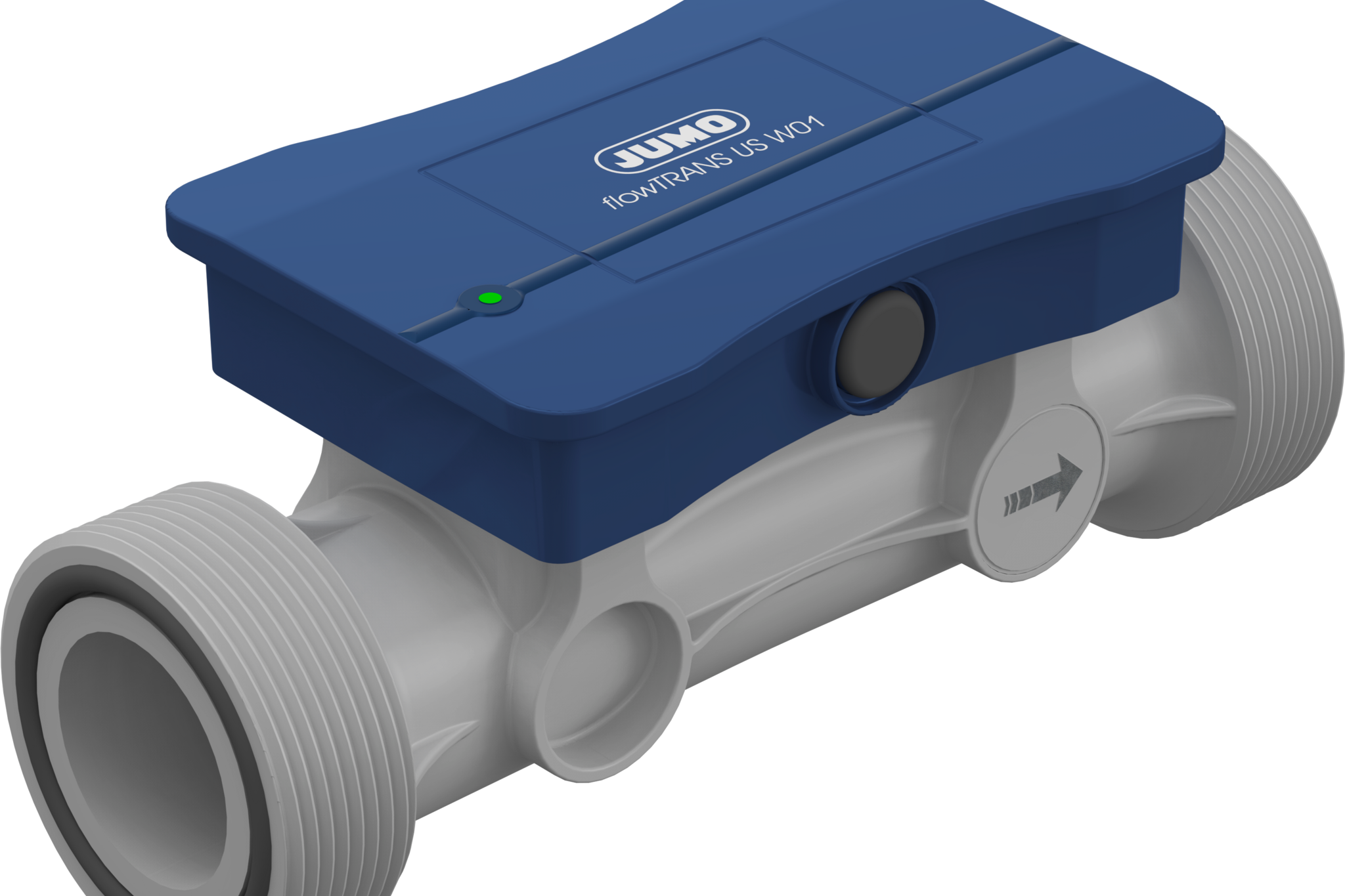

Ultrazvukové průtokoměry jsou špičková zařízení, která k měření průtoku kapalin využívají dobu průchodu zvukových vln od zdroje k přijímači.
Tato zařízení měří průtok bezkontaktním způsobem, a proto jsou ideální pro agresivní kapaliny a vysokotlaké podmínky. Lze je použít u čistých i mírně znečištěných a dokonce i viskózních kapalin, nedoporučují se však pro vysoce viskózní kapaliny.
Průtokoměry na diferenční tlak lze použít k měření průtoku kapalin, plynů nebo páry. Využívají základní těleso (primární prvek), které při instalaci uvnitř potrubí způsobuje zúžení průtokové dráhy a v důsledku toho pokles tlaku. Ve spojení s převodníkem diferenčního tlaku určují průtok na základě závislosti mezi diferenčním tlakem v místě zúžení a průtokem.
Tyto průtokoměry jsou standardizované a mají nízké nároky na údržbu. Tlakové ztráty jsou však ve srovnání s jinými typy průtokoměrů vyšší, což vede ke zvýšeným nákladům na energii potřebnou k udržení průtoku v procesu.
Turbínové průtokoměry se skládají z pouzdra, v němž je umístěno lopatkové kolo, které se otáčí pod vlivem proudění vody a počet provedených otáček přenáší na odečítací zařízení. Vyznačují se jednoduchostí a nízkou cenou. Osvědčí se při měření průtoku inertních nebo málo agresivních médií, která obsahují stopové množství pevných částic.
nízká cena
jednoduchá konstrukce
Nižší přesnost měření

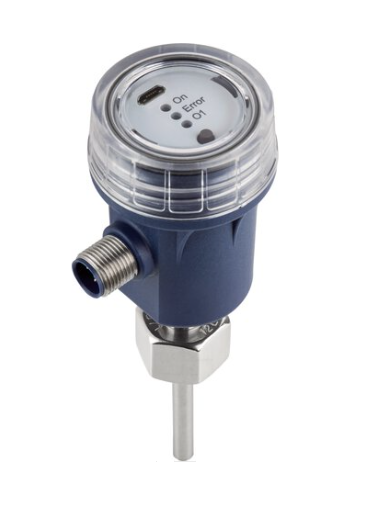

Kalorimetrické průtokoměry využívají tepelnou vodivost měřeného média. Ohřívají proudící tekutinu a pomocí teplotního čidla měří, jak rychle médium toto teplo odvádí.
Tyto průtokoměry se dobře hodí pro měření v chladicích okruzích, čerpadlech a výměnících tepla, stejně jako pro monitorování úniků a mazacích systémů.
Podle způsobu instalace se rozlišuje mezi kontaktními a bezkontaktními průtokoměry. Výhodou přenosných bezkontaktních průtokoměrů je, že je lze instalovat na potrubí, aniž by došlo k narušení jeho průchodnosti. Zřídka se instalují natrvalo a častěji se používají k ověřovacím měřením v různých místech.
Výběr zařízení pro měření průtoku pro velké odběratele vody, čistírny odpadních vod, tepelné elektrárny a další průmyslová zařízení závisí na řadě faktorů. Mezi ně patří mimo jiné charakteristiky dané aplikace, jako je stupeň znečištění průtoku, podmínky instalace, rychlost proudění, tlak a teplota atd.
