Pt100 vs. Pt1000 – který senzor zvolit?

Odporové teplotní senzory

Odporové teplotní senzory využívají k měření teploty jev změny odporu vodiče, z něhož jsou vyrobeny. Kromě nich se v automatizaci často používají k měření teploty polovodičové senzory (termistory (NTC) a pozitrony (PTC)).

Pt – co to znamená?

Pt je chemický symbol platiny. V teplotních senzorech Pt100 a Pt1000 označuje materiál, ze kterého jsou vyrobeny. Platina je nejčastěji používaným drahým kovem v senzorech, následuje nikl (Ni100, Ni1000).

Teplotní senzory Pt100 a jejich vlastnosti

Senzor Pt100 je odporový teploměr vyrobený z platiny s odporem (hodnotou odporu) 100 při 0 °C.

Teplotní senzory Pt1000 a jejich vlastnosti

Senzory Pt1000 jsou také platinové odporové teploměry. Od Pt100 se liší svým odporem, který u Pt1000 činí 100 při 0 °C.

Dvouvodičové, třívodičové a čtyřvodičové připojení teplotního čidla

Volba typu připojení je ovlivněna odporem vodičů, který souvisí s jejich délkou. Dvouvodičové připojení je nejúspornější, lze jej však použít pouze u relativně krátkých vodičů. Nejdražší, ale nejlépe kompenzující odpor a zaručující nejvyšší přesnost měření je čtyřvodičové zapojení. V praxi se nejčastěji používá třívodičové připojení.

Pt100 vs Pt1000? Podobnosti a rozdíly

V případě třívodičového nebo čtyřvodičového připojení nejsou mezi Pt100 a Pt1000 žádné významné rozdíly, protože další vodiče a konektory kompenzují vliv odporu přívodních vodičů na měření teploty. Cena obou termočlánků je také podobná. Volba mezi Pt100 a Pt1000 závisí na dalších faktorech, jako jsou:

Teplotní senzory Pt100 – výhody

• K dispozici ve dvou verzích: jako tenkovrstvý senzor a jako drátový senzor, které se liší přípustným měřicím proudem a rozsahem provozních teplot. Pt1000 je naopak k dispozici pouze v tenkovrstvé verzi.
• Jsou kompatibilní s více přístroji a procesy, protože jejich použití je rozšířenější.
• Fungují velmi dobře v třívodičovém nebo čtyřvodičovém zapojení, protože elektrický odpor měřicího prvku je mnohem nižší než u senzoru Pt1000 a představuje menší procento z celkového odporu měřeného v obvodu.

Teplotní senzory Pt1000 – výhody

• Nižší náklady na připojovací vedení, protože jsou připojeny pomocí dvouvodičové konfigurace obvodu díky zanedbatelnému vlivu odporu na měření.
• Výhodnější při delších přívodních vodičích – jejich nižší odpor kompenzuje chyby spojené s vyšším odporem přidaným k naměřeným hodnotám, když je vodičů málo a jsou dlouhé.
• Nejlepší volba pro aplikace napájené z baterií, protože díky svému nízkému odporu spotřebovávají senzory Pt1000 méně energie. To prodlužuje životnost baterií a intervaly údržby, čímž se snižují náklady.
• Menší vlastní zahřívání, což znamená méně chyb způsobených okolní teplotou.

Pt100 vs Pt1000? Aplikace

Při výběru teplotního senzoru byste měli zohlednit také jeho použití. Senzor Pt100 se díky své univerzálnosti používá v mnoha průmyslových a komerčních aplikacích.

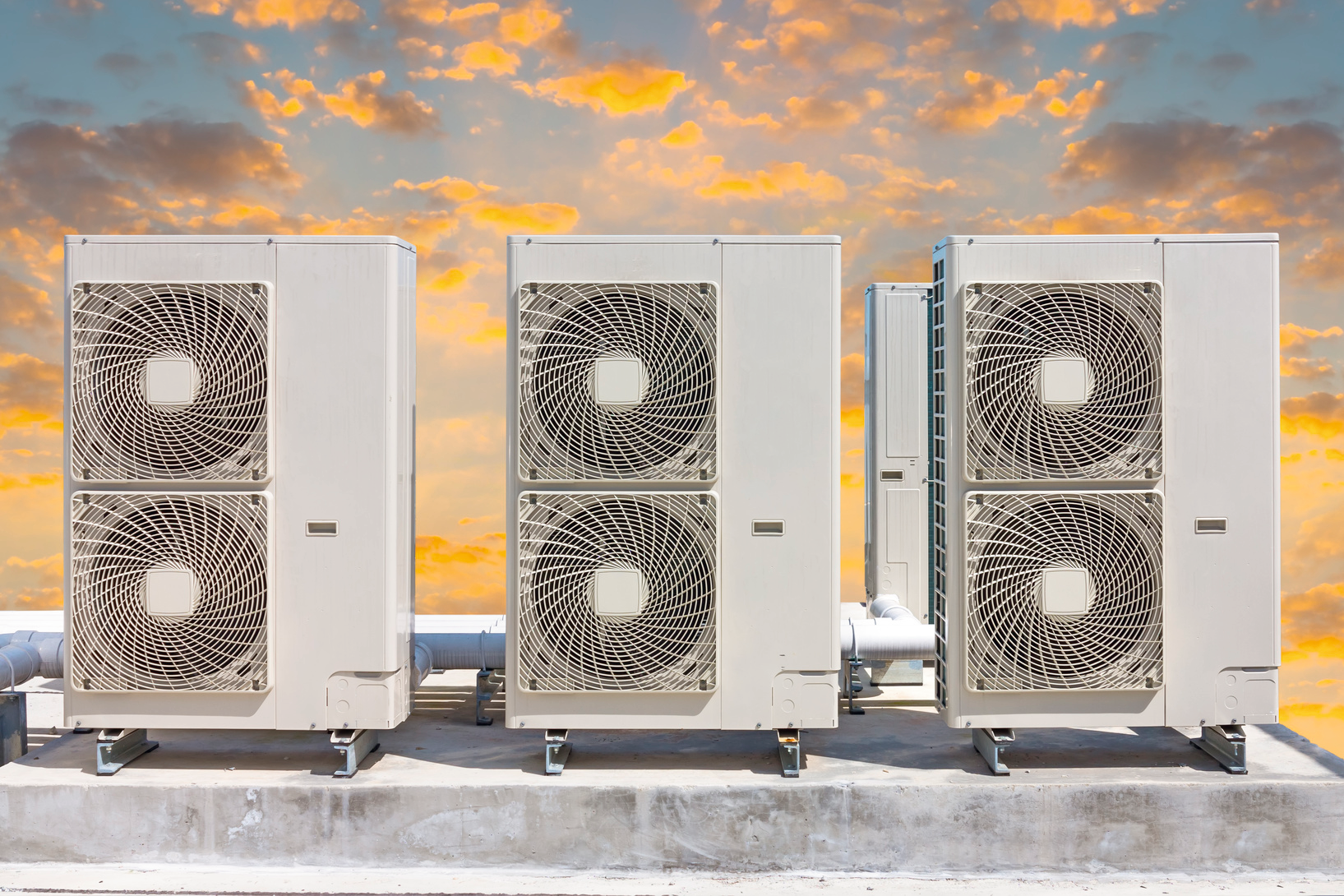

Odporové teplotní čidlo Pt1000 se nejčastěji používá v odvětvích, jako jsou:

• chlazení
• vytápění
• ventilace
• automobilový
• strojírenství

Odporové senzory JUMO

Nyní, když víte, jak vybrat měřicí prvek, který splní požadavky vaší aplikace, je čas na nákup. Díky široké škále materiálů ochranných trubek, variant a typů procesních přípojek splní odporové senzory JUMO všechny vaše požadavky.

Příklady našich zařízení:

Senzor Pt100

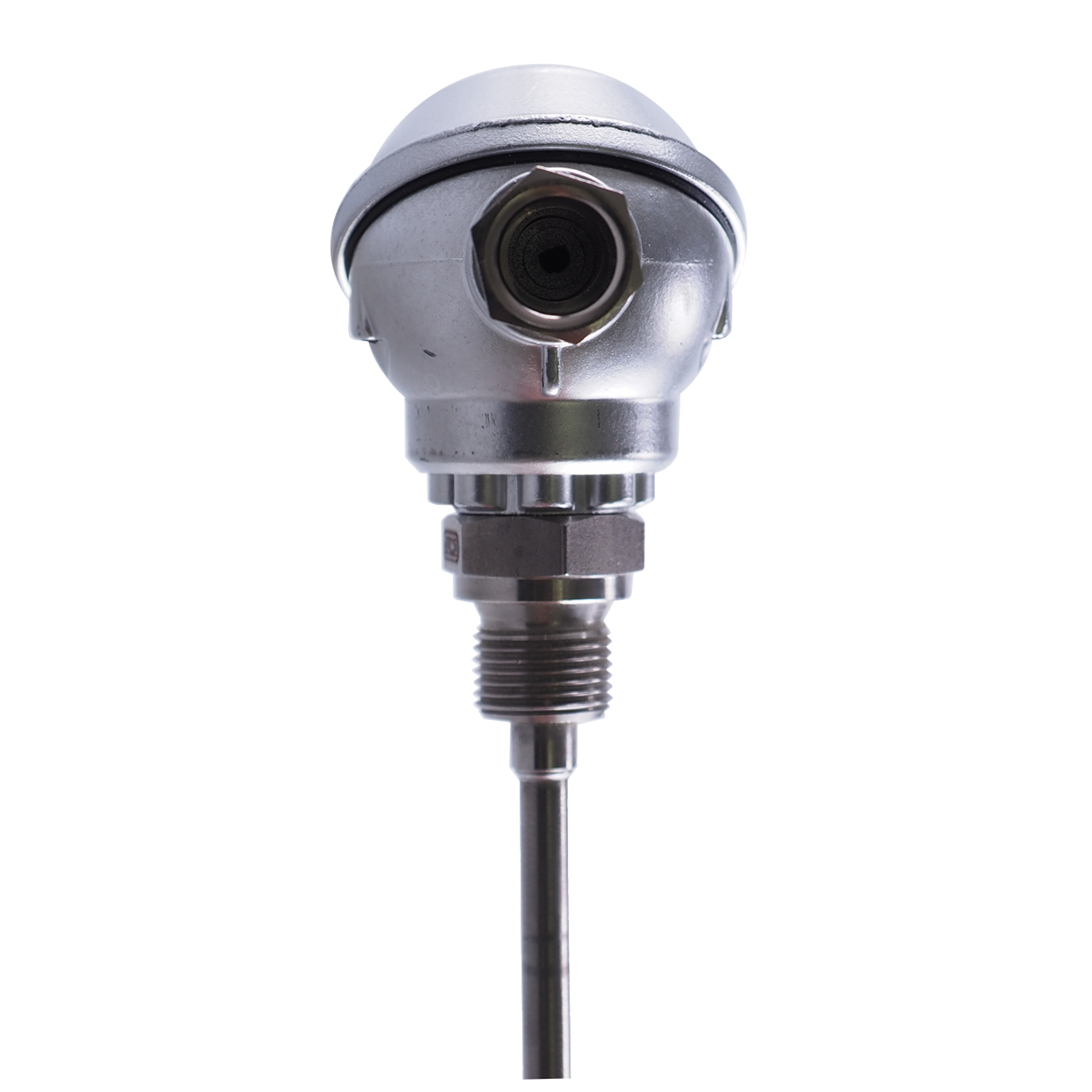

Závitový odporový teplotní senzor s hlavou typu J

Senzor Pt1000

Závitový odporový teplotní senzor s hlavou typu B
