Juhtivusmõõtur mõõdab lahuste juhtivust. Seda kasutatakse saastatuse või soolsuse taseme määramiseks ning ka konduktomeetrilistes tiitrimistes.
Sõltuvalt kasutusotstarbest ja täpsusnõuetest eristatakse 2-elektroodilisi ja 4-elektroodilisi juhtivusandureid ning elektromagnetilise induktsiooni põhimõttel töötavaid mõõteobjekte.
Juhtivusmõõtur võib aja möödudes või ebaõige kasutamise korral näidata vale tulemusi. Selle põhjused võivad olla mitmesugused, sealhulgas saastunud mõõtepind, kalibreerimata andur või mõõtmistingimuste kontrolli puudumine.
Rike võib avalduda hajutatud mõõtmistulemustena või eelmiste mõõtmiste tulemustest kõrvalekaldumisena. Dokumenteeritud andmete põhjal tuleb otsustada, kas tegemist on normaalse nähtusega või on vaja sekkuda.

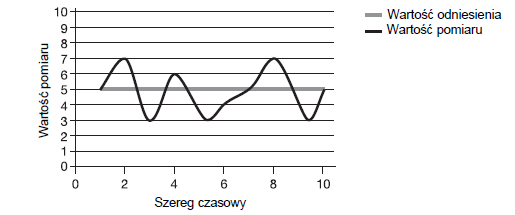

Hajutatud mõõtmistulemused iseenesest ei tähenda veel viga. Hajutust põhjustavad enamasti vee, mõõdetava lahuse või mõõtmisprotseduuri tavapärased kõikumised . Selliseid tulemusi võib aga põhjustada ka näiteks valesti seadistatud temperatuuri kompenseerimine.

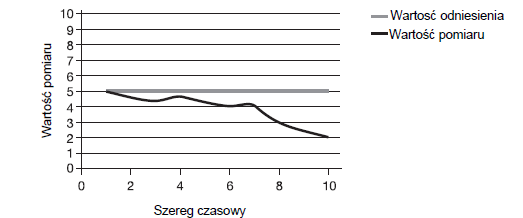

„Kõikumine” kirjeldab väärtuse pidevat suurenemist või vähenemist. Selle põhjuseks võib olla mõõtmiselemendi saastumine – mustus ja ladestused suurendavad elektroodide takistust, mistõttu vool väheneb.

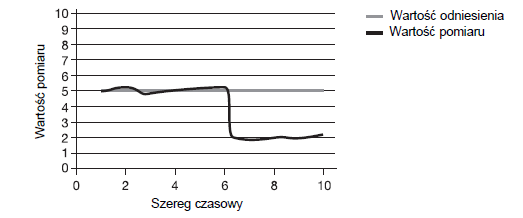

Kui mõõteväärtused on mõne minuti jooksul oluliselt muutunud , on kõige tõenäolisemaks põhjuseks elektriline rike. Äkilisi kõrvalekaldeid võib esineda ka siis, kui mõõteelement ei ole enam vees.

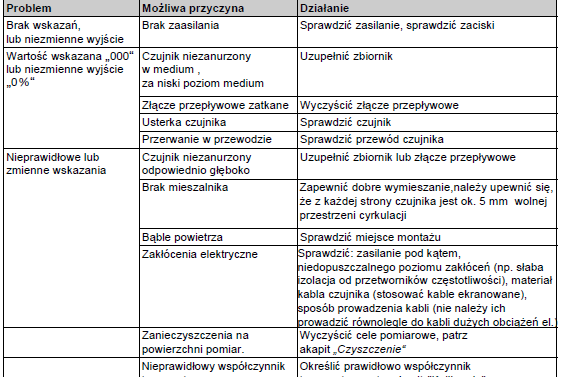

Allpool olevas tabelis on esitatud kõige levinumad vead ja nende lahendused. Järgmistes lõikudes käsitletakse mõningaid soovitatud meetmeid üksikasjalikumalt. Lugege edasi, et teada saada, kuidas oma juhtivusmõõturit hooldada ja saada võimalikult täpseid mõõtmistulemusi.
Paigaldamisel piisab, kui reguleerida elemendi konstanti vastavalt juhendis esitatud teabele. Anduri õige toimimise kontrollimiseks on saadaval testtakistid, millega saab simuleerida kindlat juhtivusväärtust.
Märkus: Katseajal tuleb temperatuurikoefitsient seada väärtusele 0 %/C!
Juhtivusmõõtesüsteemi kasutuselevõtu või hoolduse käigus ning kui on vaja suuremat mõõtetäpsust , tuleb reguleerida sihtmärgi, kaabli ja anduri kombinatsiooni.
Kahe kalibreerimise vaheline intervall sõltub mõõtmiselemendi töötingimustest . Seadet tuleks kalibreerida alati, kui tekib kahtlus, et tulemused on ebaselged.
Kui katse käigus tekib standardlahuses liiga suur kõrvalekalle , on ainsaks tõhusaks viisiks vea kõrvaldamiseks mõõteanuma puhastamine või asendamine.
Kasutatav puhastusaine sõltub saaste liigist:
Ideaalse mõõtmise jaoks on vaja teada mitmeid tulemust mõjutavaid olulisi muutujaid.
Lisaks soolasisaldusele sõltub juhtivus ka temperatuurist. Kuna huvi pakub ainult soolasisaldus, kompenseerib juhtivusmõõtur temperatuuri mõju. Seade teisendab mõõdetud juhtivusväärtuse võrdlustemperatuurile vastavaks. See tähendab, et seade ei näita mõõdetud lahuse tegelikku juhtivusväärtust, vaid väärtust, mis mõõdetud lahusel oleks võrdlustemperatuuril. Näidatud väärtus jääb samaks, kui mõõdetud lahuse temperatuur muutub.

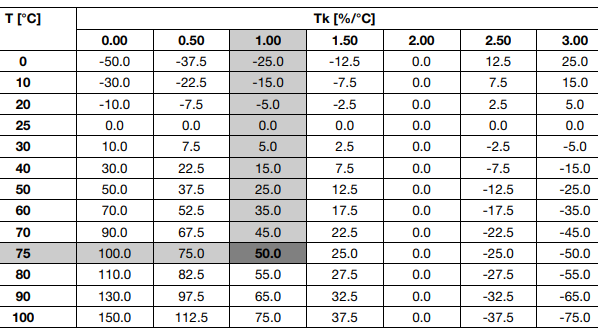

Kui tegelik temperatuur on 75 °C ja seadmel on seatud temperatuurikoefitsient 1 %/°C, on näidatud väärtus tegeliku väärtusega võrreldes umbes 50 % liiga kõrge. Sõltuvalt rakendusest seatakse võrdlustemperatuuriks 25 °C või 20 °C, kusjuures T = 20 °C suhtes määratud juhtivusväärtused on alati madalamad kui T = 25 °C suhtes määratud väärtused. Joogivee puhul (temperatuurikoefitsient on umbes 2,1 %/°C) on määratud väärtuste vahe 10,5 %.
Kui tegelik temperatuur on 40 °C ja etalonmõõturile on seatud temperatuurikoefitsient 2,5 %/°C, näitab töömõõtur 20 % rohkem kui etalonmõõtur. Igal mõõdetaval lahusel on oma temperatuurikarakteristikud. Põhjavee, pinnavee ja joogivee ning ka olmejäätmete puhul suureneb juhtivus võrreldes juhtivusega temperatuuril T = 25 °C ligikaudu 2,1 %/°C.
Juhtivusmõõturil on matemaatiline funktsioon temperatuuri kompenseerimiseks, st mõõdetud väärtuse teisendamiseks etalonilise temperatuuri juures kehtivaks väärtuseks. Temperatuurikoefitsient iseloomustab mõõdetava lahuse käitumist temperatuuri mõjul ja see tuleb vastavalt seadistada.
Kui tegelik temperatuur on 40 °C ja etalonmõõturile on seatud temperatuurikoefitsient 2,5 %/°C, näitab töömõõtur 20 % rohkem kui etalonmõõtur. Igal mõõdetaval lahusel on oma temperatuurikarakteristikud. Põhjavee, pinnavee ja joogivee ning ka olmejäätmete puhul suureneb juhtivus võrreldes juhtivusega temperatuuril T = 25 °C ligikaudu 2,1 %/°C.
Juhtivusmõõturil on matemaatiline funktsioon temperatuuri kompenseerimiseks, st mõõdetud väärtuse teisendamiseks etalonilise temperatuuri juures kehtivaks väärtuseks. Temperatuurikoefitsient iseloomustab mõõdetava lahuse käitumist temperatuuri mõjul ja see tuleb vastavalt seadistada.
Kui elektroodidel on sadestus, saab seade vaid nõrgenenud voolusignaali ja arvutab välja liiga madala juhtivusväärtuse. Seetõttu veenduge enne mõõtmist, et mõõtmiselement on täiuslikus seisukorras. Seda seisukorda saate kindlaks teha standardlahuse abil:
Seadke anduri temperatuurikoefitsient väärtusele 0 %/C.
Viige standardlahus standardtemperatuurini 1 °C (20 °C või 25 °C).
Loputage mõõtekambrit standardlahusega.
Mõõtke standardlahuse juhtivust ja võrrelge seda standardlahuse nimiväärtusega.
Kui kõrvalekalle on liiga suur, puhastage mõõtekambri elektroodid.
Mõõtmine toimub vahelduvvoolu abil ja seadme sagedus suureneb juhtivuse suurenemisel. Kaheelektroodiliste mõõtmiselementide puhul on aga alati olemas maksimaalne juhtivus, millest kõrgemal polarisatsiooni täielikult kõrvaldada ei ole võimalik, mis põhjustab märgatavalt madalaid näidud.
Madalate näitude täielikuks kõrvaldamiseks tuleb mõõtmisi teha induktiivse juhtivusmõõturi või nelja elektroodiga mõõtmiselemendiga.
