Měřič vodivosti měří vodivost roztoků. Používáse k určení úrovně znečištění nebo slanosti a také při konduktometrických titracích.
V závislosti na použití a požadavcích na přesnost se rozlišuje mezi 2-elektrodovými a 4-elektrodovými senzory vodivosti a měřicími cíli, které fungují na principu elektromagnetické indukce.
Měřič vodivosti může v průběhu času nebo při nesprávném používání vykazovat chybné výsledky. Důvodů může být několik, například znečištěný měřicí povrch, nekalibrovaný senzor nebo nedostatečná kontrola měřicích podmínek.
Porucha se může projevit rozptýlenými měřicími hodnotami nebo odchylkami od předchozích měření. Na základě zdokumentovaných údajů musíte rozhodnout, zda se jedná o normální jev, nebo zda je nutný zásah.

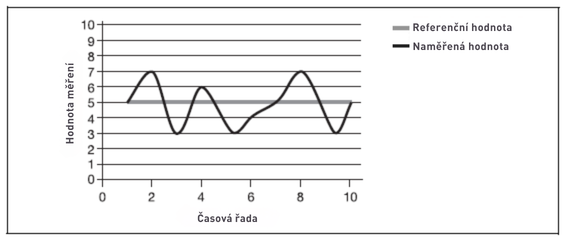

Rozptýlené naměřené hodnoty samy o sobě ještě neznamenají chybu. Rozptyl je nejčastěji způsoben běžnými odchylkami ve vodě, měřeném roztoku nebo měřicím postupu. Tyto hodnoty však mohou být způsobeny také například nesprávně nastavenou teplotní kompenzací.

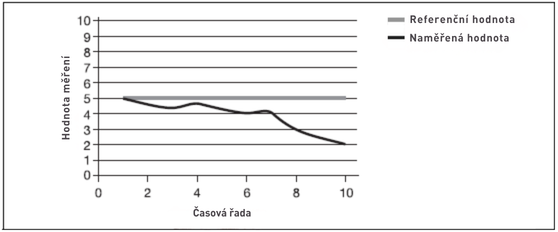

„Drift“ popisuje jev neustálého zvyšování nebo snižování hodnoty. Příčinou může být znečištění měřicí cely – nečistoty a usazeniny zvyšují odpor na elektrodách, takže proud klesá.

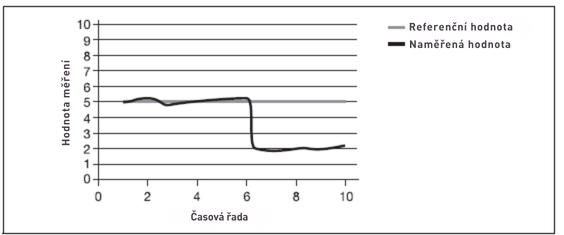

Pokud se naměřené hodnoty během několika minut výrazně změnily , je nejpravděpodobnější příčinou elektrická porucha. K náhlým odchylkám může dojít také v případě, že měřicí článek již není ponořen ve vodě.

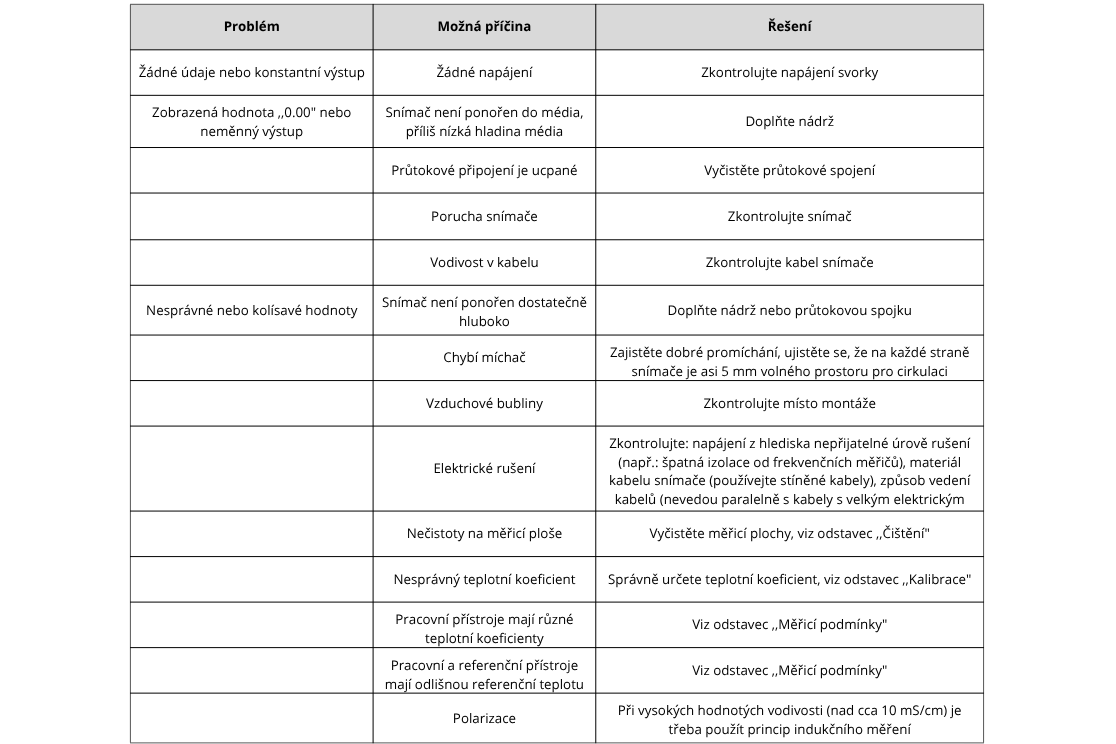

V následující tabulce uvádíme nejčastější poruchy a jejich řešení. V následujících odstavcích podrobněji popisujeme některá z navrhovaných opatření. Čtěte dále a dozvíte se, jak pečovat o svůj měřič vodivosti a dosáhnout co nejpřesnějších měření.
Ve fázi montáže stačí nastavit konstantu článku podle informací uvedených v návodu. K dispozici jsou testovací rezistory, které simulují konkrétní hodnotu vodivosti, aby bylo možné zkontrolovat správnou funkci vysílače.
Poznámka: Během testu musí být teplotní koeficient nastaven na 0 %/C!
Při uvádění do provozu nebo údržbě systému měření vodivosti a v případě, že je vyžadována vyšší přesnost měření , je třeba nastavit kombinaci cíle, kabelu a vysílače.
Interval mezi dvěma kalibracemi závisí na provozních podmínkách, ve kterých měřicí článek pracuje. Přístroj byste měli kalibrovat vždy, když máte podezření, že výsledky jsou nejednoznačné.
Pokud během testu dojde k příliš velké odchylce ve standardním roztoku, jediným účinným způsobem, jak tuto chybu napravit, je vyčistit nebo vyměnit měřicí nádobu.
Použitý čisticí prostředek závisí na typu znečištění:
Ve většině případů stačí k odstranění mastných nebo olejových usazenin teplá voda s prostředkem na mytí nádobí .
Vápenné nebo železitě oxidové usazeniny lze odstranit octem, kyselinou citronovou nebo zředěnou kyselinou chlorovodíkovou.
Ideální měření vyžaduje znalost několika důležitých proměnných, které ovlivňují výsledek.
Kromě koncentrace solí závisí vodivost také na teplotě. Jelikož nás zajímá pouze salinita, vodivostní měřič kompenzuje vliv teploty. Převádí naměřenou hodnotu vodivosti na referenční teplotu. To znamená, že přístroj neukazuje skutečnou hodnotu vodivosti naměřeného roztoku, ale hodnotu, kterou by naměřený roztok měl při referenční teplotě. Uvedená hodnota zůstává stejná, i když se změní teplota naměřeného roztoku.

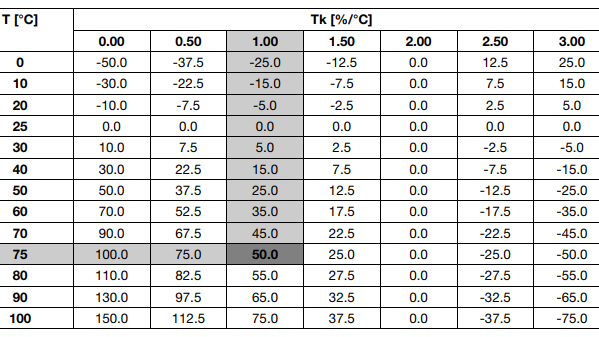

Při skutečné teplotě 75 °C a teplotním koeficientu 1 %/°C nastaveném na zařízení je indikovaná hodnota přibližně o 50 % vyšší než skutečná hodnota. V závislosti na aplikaci je referenční teplota nastavena na 25 °C nebo 20 °C, přičemž hodnoty vodivosti vztažené k T = 20 °C jsou vždy nižší než hodnoty vztažené k T = 25 °C. U pitné vody (teplotní koeficient je přibližně 2,1 %/C) je rozdíl mezi specifikovanými hodnotami 10,5 %.
Při skutečné teplotě 40 °C a teplotním koeficientu 2,5 %/°C nastaveném na referenčním přístroji ukazuje pracovní přístroj o 20 % více než referenční přístroj. Každý měřený roztok vykazuje individuální teplotní charakteristiky. U podzemní vody, povrchové vody a pitné vody, stejně jako u komunálních odpadních vod, se vodivost zvyšuje přibližně o 2,1 %/°C ve srovnání s vodivostí při T = 25 °C.
Měřič vodivosti má matematickou funkci pro teplotní kompenzaci, tj. převod naměřené hodnoty na hodnotu při referenční teplotě. Teplotní koeficient charakterizuje chování měřeného roztoku pod vlivem teploty a musí být nastaven odpovídajícím způsobem.
Při skutečné teplotě 40 °C a teplotním koeficientu 2,5 %/°C nastaveném na referenčním přístroji ukazuje pracovní přístroj o 20 % více než referenční přístroj. Každý měřený roztok vykazuje individuální teplotní charakteristiky. U podzemní vody, povrchové vody a pitné vody, stejně jako u komunálních odpadních vod, se vodivost zvyšuje přibližně o 2,1 %/°C ve srovnání s vodivostí při T = 25 °C.
Měřič vodivosti má matematickou funkci pro teplotní kompenzaci, tj. převod naměřené hodnoty na hodnotu při referenční teplotě. Teplotní koeficient charakterizuje chování měřeného roztoku pod vlivem teploty a musí být nastaven odpovídajícím způsobem.
Pokud se na elektrodách nachází usazenina, přístroj přijímá pouze snížený proudový signál a vypočítává příliš nízkou hodnotu vodivosti. Před měřením se proto ujistěte, že je měřicí článek v dokonalém stavu. Tento stav můžete zjistit pomocí standardního roztoku:
Nastavte teplotní koeficient na vysílači na 0 %/C.
Přiveďte standardní roztok na standardní teplotu 1 °C (20 °C nebo 25 °C).
Opláchněte měřicí článek standardním roztokem.
Změřte vodivost standardního roztoku a porovnejte ji s nominální hodnotou standardního roztoku.
Pokud je odchylka příliš velká, vyčistěte elektrody měřicí cely.
Měření se provádí pomocí střídavého napětí a zařízení zvyšuje frekvenci s rostoucí vodivostí. U dvouelektrodových článků však vždy existuje maximální vodivost, nad kterou nelze polarizaci zcela eliminovat, což vede k výrazně nízkým hodnotám.
Chcete-li zcela eliminovat nízké hodnoty, proveďte měření pomocí indukčního měřiče vodivosti nebo 4-elektrodové měřicí cely.
