Витратоміри це прилади для вимірювання витрати рідин і газів, засновані на визначенні швидкості потоку через певні проміжки часу. Існує багато типів витратомірів, які відрізняються, серед іншого, фізичним явищем, що використовується для їх роботи, способом встановлення, розміром або конструкцією.
Витратоміри засновані на методах вимірювання, що використовують різні фізичні явища. Більшість з них засновані на вимірюванні
об'ємного потоку (тобто об'єму речовини, що протікає через трубопровід за певний час), але існують також технології, які вимірюють масовий потік (тобто масу речовини, що протікає через трубопровід за одиницю часу).
Завдяки різним конструкціям, витратоміри можна розділити на такі групи, як:
Робота електромагнітних витратомірів заснована на здатності рідини збуджувати електричний струм під час руху. Вони дозволяють проводити високоточні вимірювання витрати рідини, але, що може бути обмеженням у деяких сферах застосування, їх можна використовувати лише з провідними рідинами. Отже, вони не підходять для газів і в тих випадках, коли вимірюваною рідиною є, наприклад, нафта або надчиста вода.

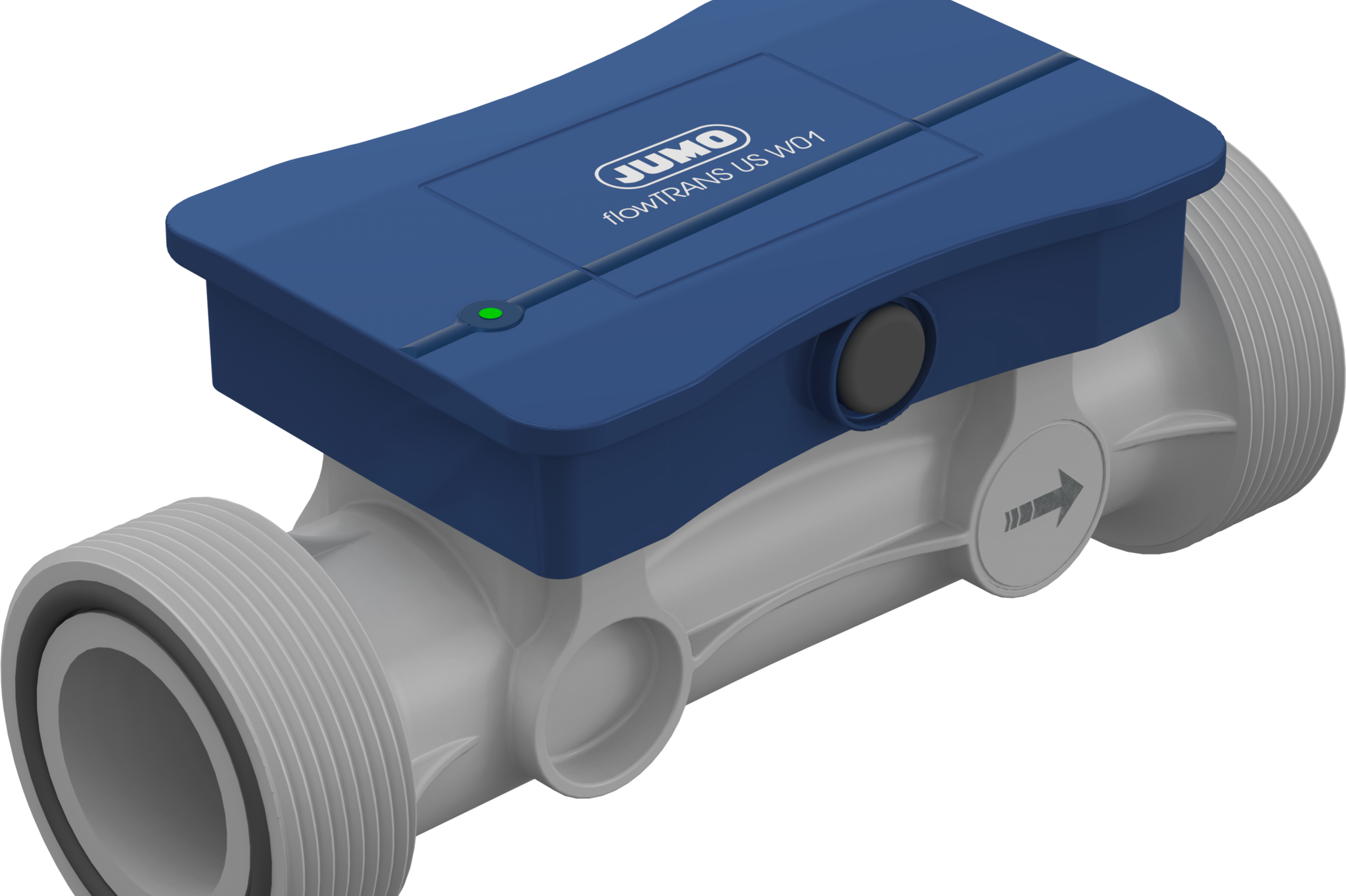

Ультразвукові витратоміри - це високотехнологічні пристрої, які використовують час проходження звукових хвиль від джерела до приймача для вимірювання витрати рідини.
Ці прилади вимірюють витрату безконтактно, тому вони ідеально підходять для агресивних рідин і умов високого тиску. Їх можна використовувати для чистих, злегка забруднених і навіть в'язких рідин, але не рекомендується застосовувати для високов'язких рідин.

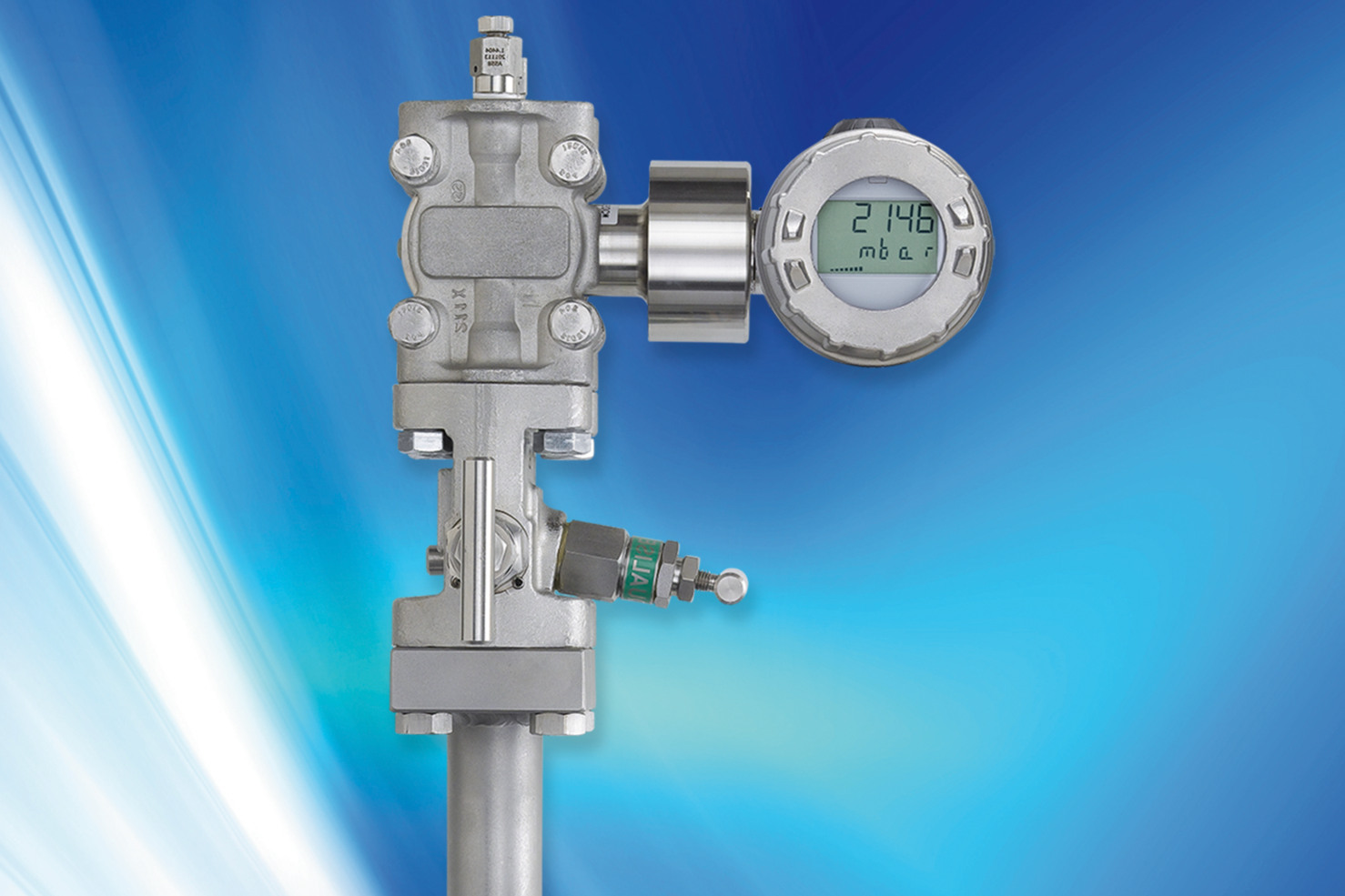

Витратоміри диференціального тиску можна використовувати для вимірювання витрати рідин, газів або пари. Вони використовують основний корпус (первинний елемент), який, будучи встановленим всередині труби, викликає звуження шляху потоку і, як наслідок, падіння тиску. У поєднанні з датчиком перепаду тиску він визначає швидкість потоку на основі функції перепаду тиску на перешкоді.
Ці витратоміри стандартизовані і мають низькі вимоги до обслуговування. Однак перепади тиску вищі порівняно з іншими типами витратомірів, що призводить до збільшення витрат енергії на підтримання потоку в процесі.
Турбінні витратоміри складаються з корпусу зі встановленою в ньому лопатевою крильчаткою, яка обертається під впливом руху води і передає кількість зроблених обертів на зчитувальний пристрій. Відрізняються простотою і невисокою ціною. Будуть корисними для вимірювання витрати інертних або малоагресивних середовищ, які містять сліди твердих частинок.
низька ціна
простий дизайн
Нижча точність вимірювання
Калориметричні витратоміри використовують теплопровідність середовища. Вони нагрівають потік рідини, а потім за допомогою датчика температури вимірюють, як швидко середовище розсіює це тепло.
Ці витратоміри добре підходять для вимірювань в контурах охолодження, насосах і теплообмінниках, а також для моніторингу витоків і систем змащення.
Залежно від способу встановлення розрізняють контактні та безконтактні витратоміри. Перевага безконтактних портативних витратомірів полягає в тому, що їх можна встановлювати на трубопроводах, не порушуючи їхньої безперервності. Вони рідко встановлюються стаціонарно і частіше використовуються для перевірочних вимірювань в різних точках.
Вибір витратоміра для великих водокористувачів, очисних споруд, теплових електростанцій та інших промислових об'єктів залежить від ряду факторів. Серед іншого, такі характеристики застосування, як ступінь забруднення потоку, умови установки, швидкість потоку, тиск і температура тощо.
