Магнітоіндукційні витратоміри – принцип дії

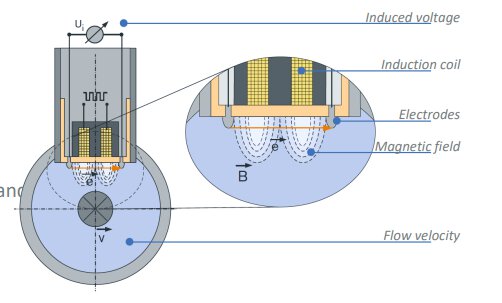

Магнітоіндукційні витратоміри базуються на законі електромагнітної індукції Фарадея. Витратомір має котушки, які створюють магнітне поле. Коли середовище є провідним (провідність мінімум 20 мкСм/см), струм протікає через це поле, створюючи напругу між двома електродами. Значення індукованої напруги пропорційне інтенсивності магнітного поля, швидкості рідини та діаметру труби (U=B*v*D). Прилад перетворює цю напругу на сигнал, який ми можемо зчитати, наприклад, як значення 4–20 мА.

Переваги та недоліки магнітоіндукційних витратомірів

Переваги:

1. Відсутність рухомих частин: завдяки цьому витратоміри є більш довговічними і вимагають менше технічного обслуговування.

2. Можливість вимірювання різних рідин: ефективно вимірюють потік провідних рідин, як хімічно агресивних, так і тих, що містять велику кількість твердих речовин.

3. Висока точність вимірювання: забезпечують точність вимірювання в діапазоні від 0,5% до 1% від вимірюваного значення.

4. Відсутність гідравлічного опору: не створюють додаткового опору потоку, що сприяє енергоефективності системи.

5. Діапазон вимірювання: широкий діапазон вимірювання, від дуже малих до дуже великих потоків.

6. Неінвазивність: для проведення вимірювання не потрібно втручатися в потік рідини.

Недоліки:

1. Вимоги до провідності: можуть вимірювати потік тільки електропровідних рідин. Рідини з низькою провідністю, такі як чиста дистильована вода, можуть бути непридатними.

2. Електромагнітні перешкоди: можлива чутливість до електромагнітних перешкод, що може вплинути на точність вимірювання.

3. Встановлення: для забезпечення точного вимірювання необхідна пряма ділянка трубопроводу відповідної довжини перед і за витратоміром.

4. Температура і тиск: можуть мати обмеження щодо робочої температури і тиску, що слід враховувати при виборі відповідної моделі.

Підсумовуючи, магнітоіндукційні витратоміри мають багато переваг, особливо в специфічних промислових застосуваннях. Однак, як і будь-яке обладнання, вони мають свої обмеження, які слід враховувати під час планування їх придбання та встановлення.

Магнітно-індукційний витратомір – застосування

Магнітоіндукційні витратоміри незамінні в багатьох галузях промисловості завдяки своїй точності та універсальності. Цей продукт застосовується в таких галузях промисловості, як:

1. Хімічна та нафтохімічна промисловість: вимірювання потоку хімічних речовин, моніторинг виробничих процесів.
2. Харчова промисловість: контроль потоку харчових рідин, дозування інгредієнтів.
3. Водопостачання та водовідведення: моніторинг потоку питної води та стічних вод.
4. Енергетика: вимірювання потоку охолоджуючої води, контроль систем теплопостачання.
5. Паперова промисловість: контроль потоку паперової маси та процесів рециркуляції води.
6. Фармацевтична промисловість: вимірювання потоку компонентів, контроль процесів стерилізації.
7. Гірничодобувна промисловість: моніторинг потоку мінеральних суспензій.
8. Сталева промисловість: вимірювання витрати охолоджуючої води, моніторинг виробничих процесів.
9. Целюлозна промисловість: контроль потоку целюлозної маси.
10. Цукрова промисловість: вимірювання потоку цукрового соку і меляси.

У пропозиції JUMO ми маємо два магнітно-індукційні витратоміри в різних варіантах: JUMO flowTRANS MAG I01 та JUMO flowTRANS MAG I02 з дисплеєм. Стандартизовані з'єднувачі забезпечують просту установку витратоміра в трубах діаметром від DN 15 до DN 400. Сфери застосування: нейтральні, забруднені або агресивні рідини з мінімальною провідністю 20 мкСм/см.
