HVAC systémy – vytápění, ventilace a klimatizace

HVAC je zkratka pro vytápění, větrání a klimatizaci. Systémy HVAC zajišťují optimální podmínky pro stroje, zařízení a zaměstnance v průmyslových provozech.

Součásti sanitární techniky HVAC:

• Vytápění: Systémy, které zajišťují teplo, jako jsou kotle nebo podlahové vytápění.
• Větrání: Systémy zodpovědné za výměnu vzduchu, odstraňování znečišťujících látek a přívod čerstvého vzduchu.
• Klimatizace: Regulují teplotu a vlhkost, aby zajistily komfort.

Co jsou systémy HVAC a jaká je jejich role v průmyslu?

HVAC (sanitární instalace) jsou integrovaná řešení, která monitorují a regulují podmínky prostředí v reálném čase. V této době, kdy se usiluje o úsporu energie a ekologická řešení, se technologie HVAC stává stále pokročilejší a kombinuje účinnost s ekonomičností.

Kondenzační kotle – teplota, tlak a průtok

Kondenzační kotle využívají k výrobě tepla fosilní paliva, jako je plyn nebo ropa. Palivo se spaluje v komoře kotle, čímž vzniká tepelná energie a spaliny. Toto teplo se přenáší do vody proudící potrubím. Díky předehřívání vody ve výměníku tepla pomocí tepla ze spalin dosahují tyto kotle vysoké účinnosti.

Přesná měření jsou u kondenzačních kotlů zásadní. Teplota užitkové vody musí být udržována v přísném rozmezí 55–60 °C. Pro tuto aplikaci jsou vhodné naše šroubovací nebo zásuvné odporové teplotní senzory. Naše nabídka se však neomezuje pouze na měření teploty – poskytujeme kompletní měřicí systém pro kondenzační kotle, který pokrývá všechny potřebné parametry od tlaku po vlhkost. Přesné měření těchto hodnot umožňuje nejen optimální provoz systému, ale také včasné odhalení potenciálních problémů. Výsledkem je delší životnost zařízení a snížené riziko nákladných poruch.

Mezi produkty JUMO určené pro tento segment stojí za zmínku:

• JUMO STB/STW: Omezovač a monitor teploty zajišťující bezpečný provoz kotle.
• JUMO heatTHERM: Termostat pro montáž na panel pro přesnou regulaci teploty.
• JUMO miroTRON: Termostat/regulátor s funkcí PID regulátoru, který umožňuje kondenzačním kotlům přizpůsobit se rychle se měnícím podmínkám.

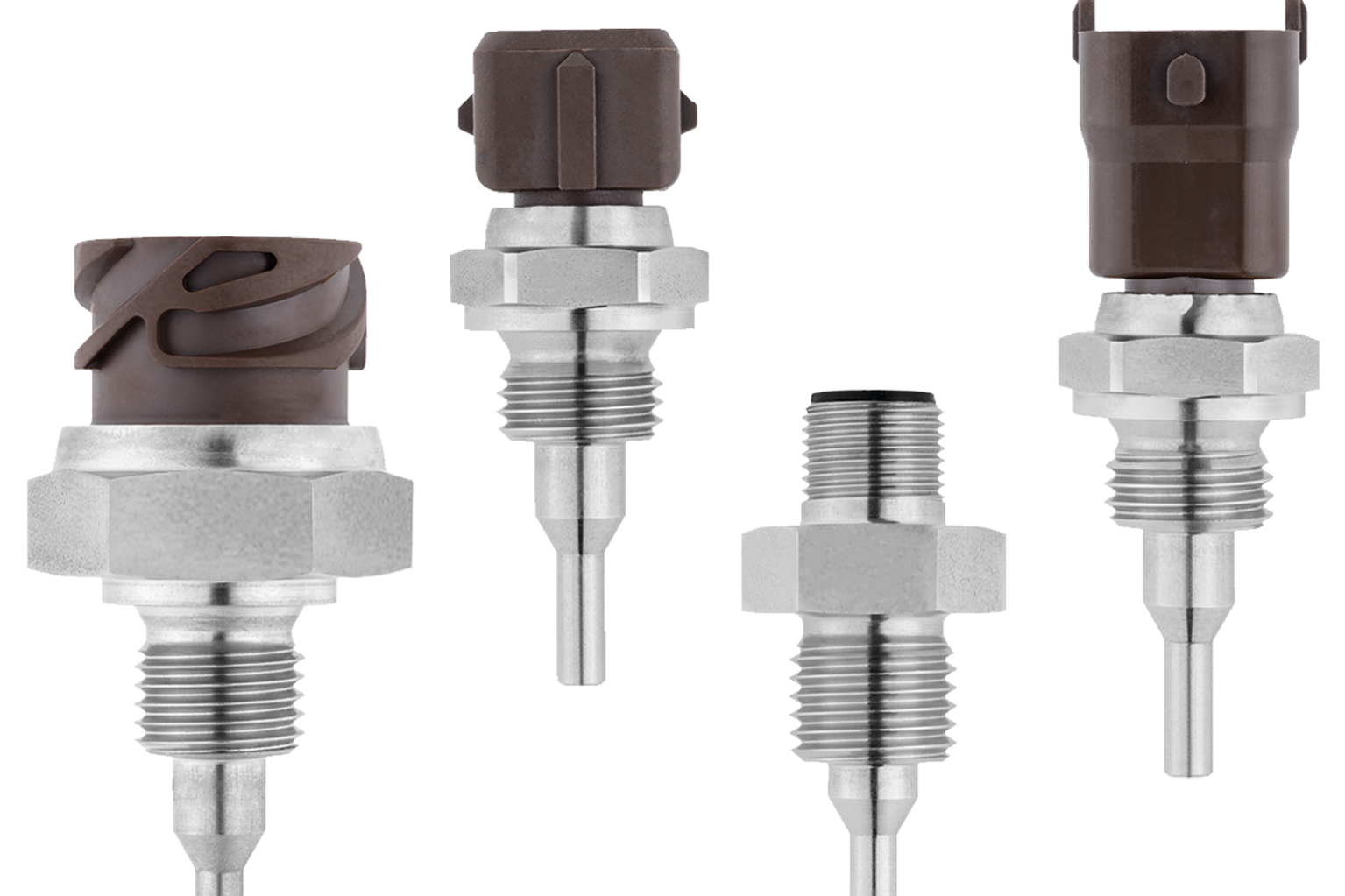

• Odporové teplotní senzory: Teplotní sondy, které umožňují přesné měření teploty vody v systému.

Tlakové snímače, termostaty a průtokoměry pro kotle na tuhá paliva

Kotle na tuhá paliva využívají materiály jako dřevo a přeměňují je na tepelnou energii, která se poté přenáší do topné vody. Klíčovým aspektem jejich provozu je sledování teploty spalin, zejména pokud jsou používány ve spojení s kondenzačním kotlem v bivalentním režimu. S pomocí monitorů teploty spalin, jako je JUMO STM-RW-2, je možné přesně sledovat teplotu v odvodním potrubí kotle na tuhá paliva. Když teplota dosáhne 80 °C, systém automaticky vypne kondenzační kotel, čímž zajistí bezpečný a optimální provoz.

Vytápění pevnými palivy nevyhnutelně vede k vysokým teplotám generovaným plameny. V takovém prostředí je obzvláště důležitý spolehlivý a nepřetržitý provoz všech bezpečnostních systémů. Ve společnosti JUMO neustále sledujeme nejnovější technologie, které zajišťují bezpečnost kotelen.

Mezi naše produkty určené pro kotle na tuhá paliva patří:

• JUMO heatTHERM: Termostat pro montáž na panel pro přesnou regulaci teploty uvnitř kotle.
• Monitor diferenčního tlaku pro sledování průtoku vzduchu a plynů v systému.

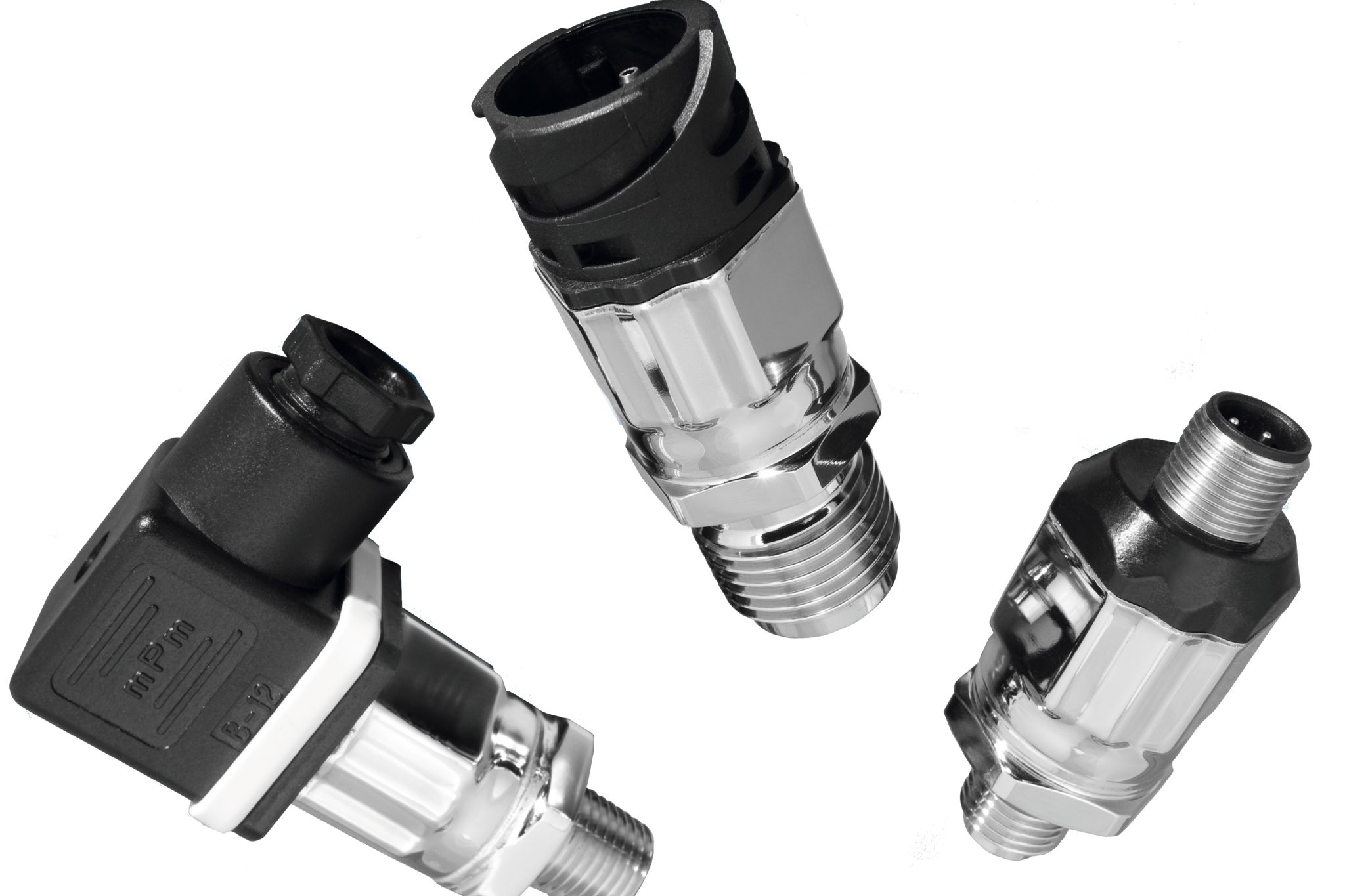

• JUMO MIDAS S05/S06: OEM tlakový snímač pro monitorování tlaku v různých částech systému.
• JUMO flowTRANS US: Ultrazvukové průtokoměry pro monitorování průtoku kapalin.
• Víceúčelový a diferenční tlakový převodník pro neagresivní plyny.

Měření teploty a tlaku v peletových kotlích

Peletové kotle jsou ekologickou a účinnou alternativou k tradičním topným systémům. Tyto kotle využívají obnovitelný zdroj energie v podobě dřevěných pelet a poskytují čisté a udržitelné vytápění. Ve větších peletových topných systémech jsou dřevěné pelety dopravovány do kotle pomocí dopravníku nebo sacího zařízení. Spalování je zahajováno elektricky. Uvolněná tepelná energie ohřívá vodu, zatímco výfukové plyny procházejí výměníkem tepla, kde předávají své teplo, než jsou vypuštěny komínem. Pro optimální výkon a bezpečnost peletových kotlů je nezbytná přesná měřicí a regulační technika.

Vizualizace teploty: S rostoucím tepelným výkonem peletového kotle je neustálé sledování teplot zásadní. Díky digitálním indikátorům řady JUMO diraVIEW mohou uživatelé kdykoli zkontrolovat aktuální teplotu procesu. Nastavené minimální a maximální hodnoty umožňují spolehlivé řízení procesu a změna barvy v textu alarmu dále usnadňuje monitorování.

Klíčové produkty JUMO pro peletové kotle:

• JUMO MIDAS S05: OEM tlakový snímač pro monitorování tlaku v systému.
• JUMO heatTHERM: Termostat pro montáž na panel pro přesnou regulaci teploty.
• JUMO miroTRON: Elektronický termostat s volitelnou funkcí dvoustavového PID regulátoru.
• Termočlánky

Kombinované tepelné a elektrárny? Monitorování tlaku a teploty v chladicím systému spalovacího motoru

Kombinované tepelné a elektrárny (CHP) představují koncept kogenerace, který zahrnuje současnou výrobu elektrické a tepelné energie v jediném procesu. Toto řešení je mnohem energeticky účinnější ve srovnání s tradičními metodami výroby energie. V CHP elektrárnách je primárním zdrojem energie obvykle spalovací motor nebo plynová turbína, která pohání elektrický generátor. Teplo vznikající během tohoto procesu se místo toho, aby bylo ztraceno, zpětně získává a používá k ohřevu vody nebo jiných tepelných médií.

Technologie JUMO hraje klíčovou roli při optimalizaci a zajištění bezpečného provozu kogeneračních jednotek. Pokročilá měřicí zařízení JUMO monitorují klíčové parametry, jako je teplota a tlak v různých částech systému. To je zvláště důležité v chladicím systému spalovacího motoru kogenerační elektrárny, kde je správný tlak a teplota oleje nezbytné pro prevenci poškození, jako je porucha ložisek. Termostaty, jako jsou ty, které nabízí JUMO, nejen sledují kritické hodnoty teploty, ale mohou také automaticky vypnout systém v nouzových situacích.

Mezi klíčové produkty JUMO pro kogenerační jednotky patří:

• JUMO MIDAS S05: OEM převodník tlaku pro univerzální použití,
• JUMO heatTHERM: vestavný termostat.
• JUMO variTRON: centrální jednotka automatizačního systému.
• JUMO LOGOSCREEN 601: obrazovkový zapisovač s dotykovým displejem, umožňující vizualizaci a archivaci procesních dat.
• JUMO VIBROtemp: závitový odporový teploměr s konektorem.

Průmyslové klimatizační jednotky a tepelná čerpadla

Klimatizační jednotky a tepelná čerpadla fungují na podobném principu a využívají termodynamické procesy k přenosu tepla z jednoho místa na druhé. Zjednodušeně řečeno, obě zařízení používají chladivo, které cirkuluje v uzavřeném okruhu a prochází cyklem komprese, kondenzace, expanze a odpařování.

V klimatizačních jednotkách je teplo odváděno z vnitřního prostoru a vypouštěno ven, čímž se ochlazuje vzduch uvnitř budovy. Tepelná čerpadla naopak mohou fungovat v obou směrech – v létě ochlazují prostory a v zimě je vytápí, a to obrácením směru proudění chladiva.

Ochrana vnější jednotky klimatizace před mrazem

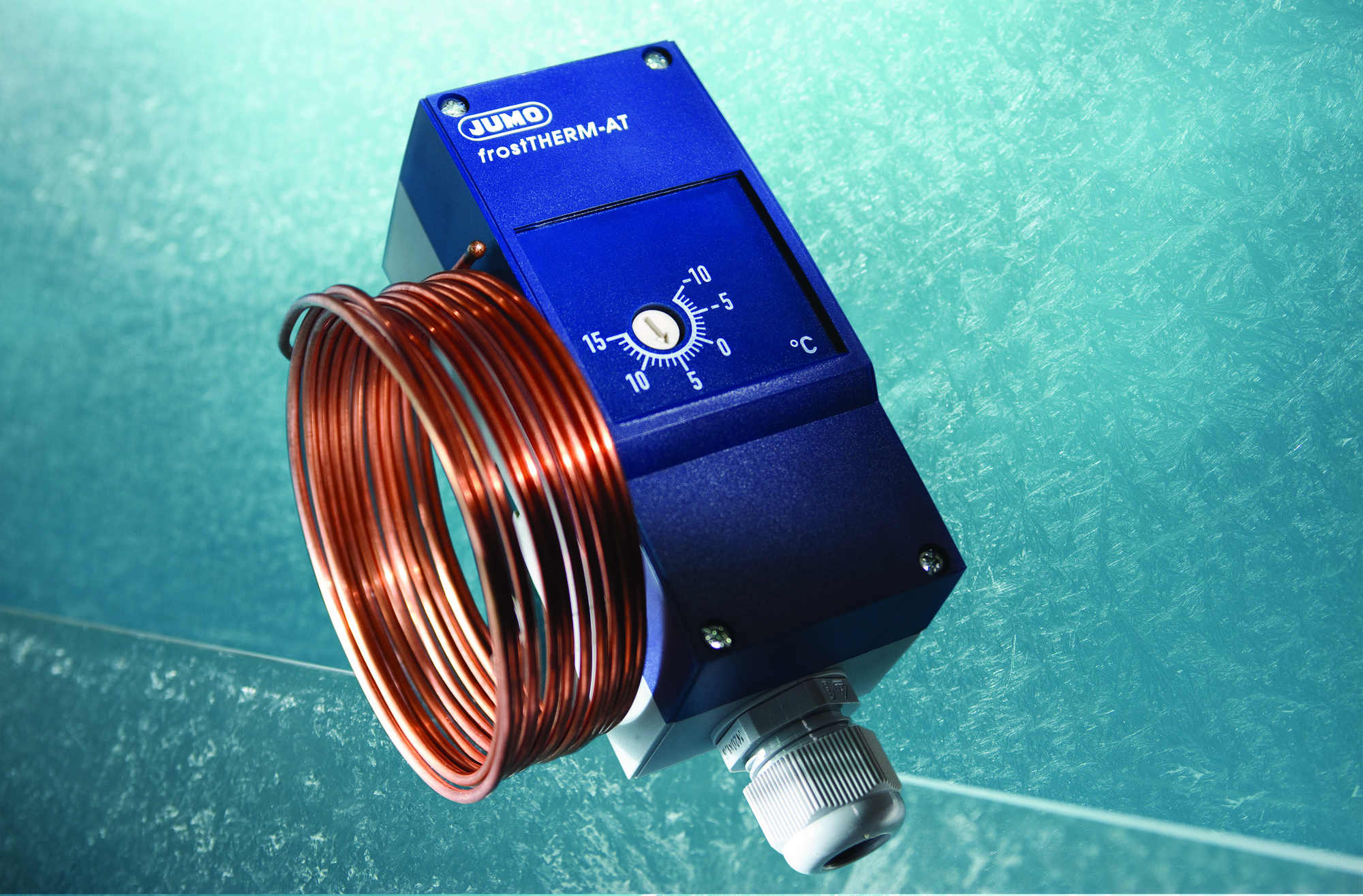

Vnější jednotky klimatizačních zařízení jsou náchylné k námraze, která může vést k poškození zařízení. JUMO frostTHERM-AT je pokročilý termostat, který detekuje jemné známky zamrzání. Díky speciálně navrženému kapilárnímu potrubí, které pokrývá vnější jednotku, dokáže detekovat „námrazové cesty“ dlouhé pouhých 30 cm. Když zjistí, že se teplota blíží bodu mrazu, termostat aktivuje příslušné mechanismy – může to být zapnutí topného systému nebo úplné vypnutí instalace. Takové opatření minimalizuje riziko kondenzace a poškození způsobeného nízkými teplotami.

Mezi produkty JUMO určené pro klimatizační a ventilační techniku patří:

• JUMO MIDAS S05: OEM převodník tlaku pro univerzální použití.
• JUMO heatTHERM: vestavný termostat.
• JUMO frostTHERM-AT/-DR: Termostat s ochranou proti zamrznutí.

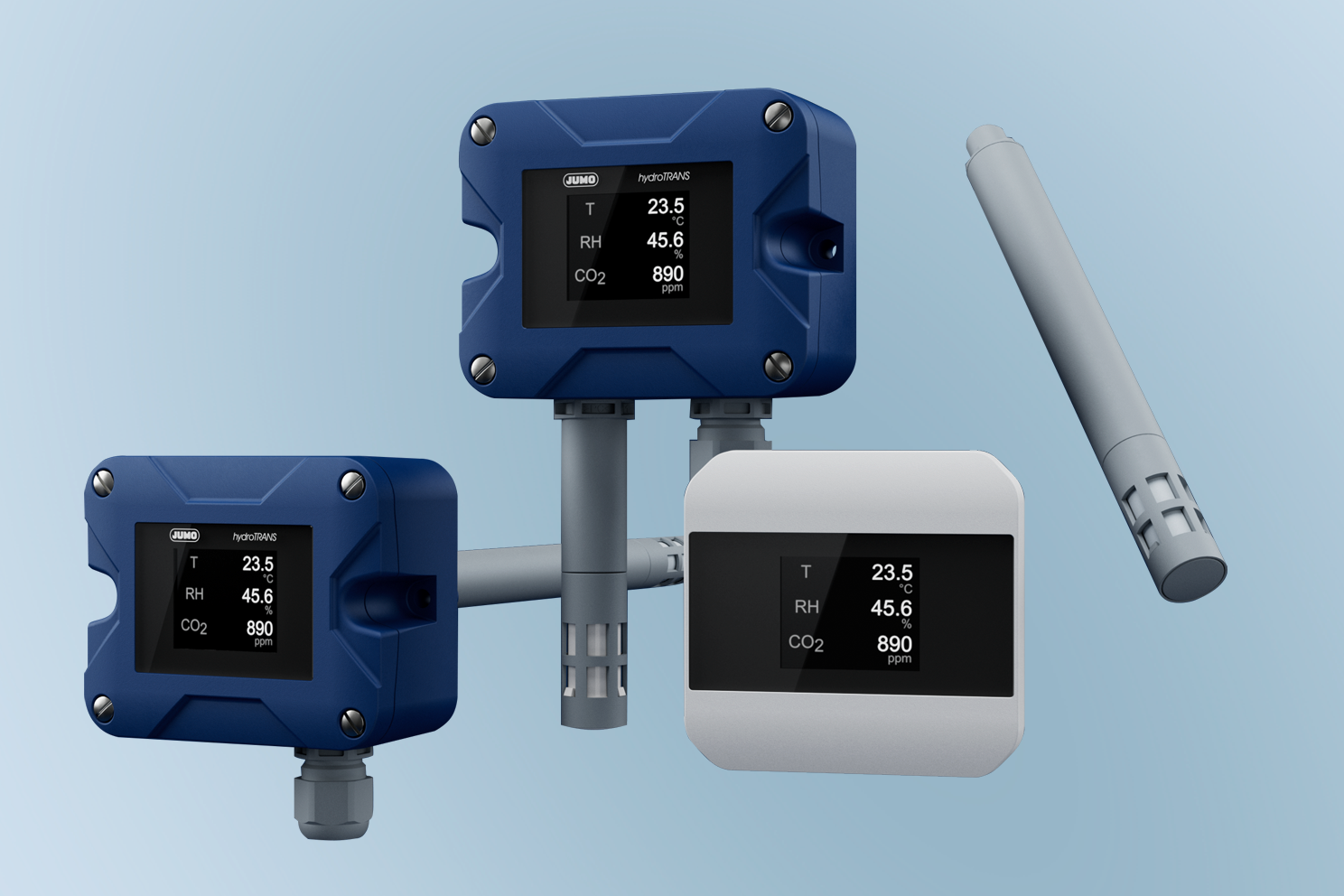

• JUMO hydroTRANS: Snímače vlhkosti a teploty, které pomáhají monitorovat kvalitu vzduchu v systému HVAC.
• JUMO miroTRON: Elektronický termostat s volitelnou funkcí dvoustavového PID regulátoru, který zajišťuje přesné řízení procesu.
